Wir bieten ein umfassendes Portfolio an Widerständen, Bremseinheiten, Drosseln, Leistungsfiltern und Transformatoren mit vollständigen Anpassungsoptionen, um den unterschiedlichen Anwendungsanforderungen gerecht zu werden.

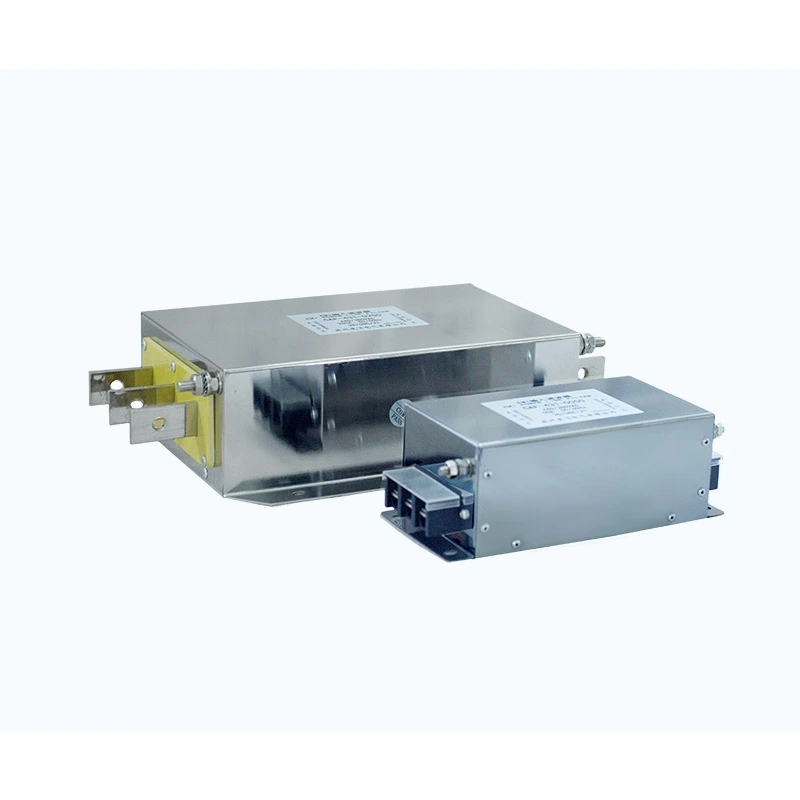

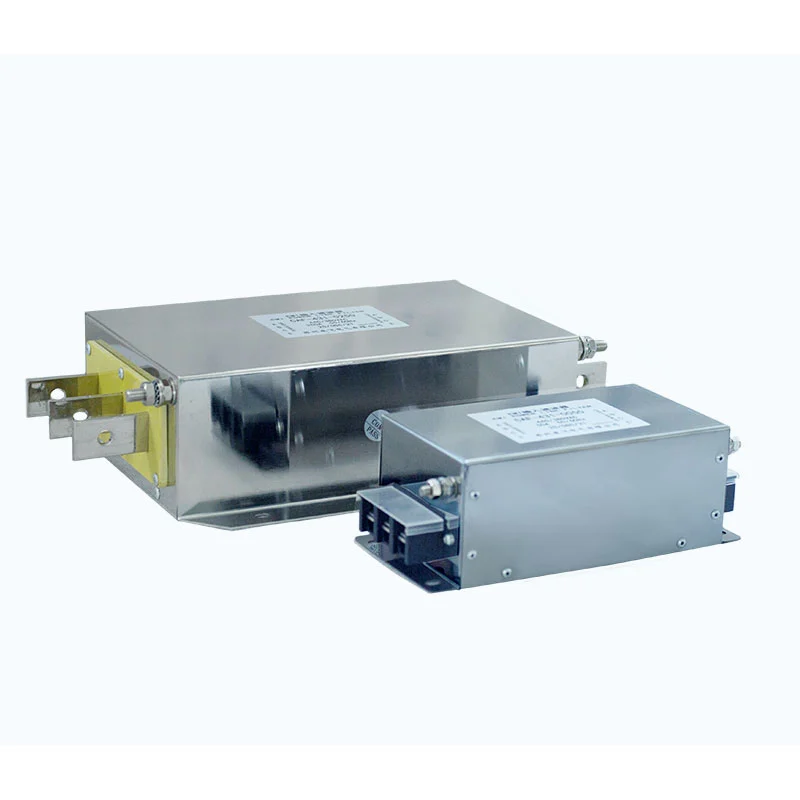

Der elektromagnetische Interferenzfilter umfasst ein mehrstufiges Tiefpassfilternetzwerk, das aus einer Gleichtaktdrossel, X-Kondensatoren, Y-Kondensatoren und Widerständen besteht.
Die Gleichtaktdrossel verwendet zwei auf den gleichen Magnetkern gewickelte Leiter und bietet eine hohe Impedanz gegenüber Gleichtaktstörungen. X-Kondensatoren sind über die Leitungsleiter geschaltet, um Gegentaktstörungen zu unterdrücken, während Y-Kondensatoren zwischen den Stromleitungen und Erde geschaltet sind, um einen Weg für hochfrequente Gleichtaktstörungen zur Erde zu schaffen.
Diese Komponenten arbeiten zusammen, um eine breitbandige EMI-Unterdrückung zu gewährleisten. Die mehrstufige Filterstruktur ist entsprechend den Störfrequenzeigenschaften optimiert, die üblicherweise bei Anwendungen mit Frequenzumrichtern auftreten.
| Parameter | Spezifikation |
|---|---|
| Nennspannung | 220VAC / 380VAC / 690VAC / 1140VAC |
| Betriebsfrequenz | 50Hz / 60Hz / bis 500Hz |
| Nennstrom | 5A--1600A |
| Spannungsfestigkeit | Leitung-zu-Leitung: 1500 VDC, 60 s; Leitung-zu-Erde: 2500 VDC, 60 s |
| Isolationswiderstand | >100 MΩ bei 1000 VDC |
| Überlastfähigkeit | 1,4 × Nennstrom für 1 Minute, in Abständen von mindestens 15 Minuten |
| Maximale Kabellänge | 400 m für abgeschirmtes Kabel; 300 m für ungeschirmtes Kabel |
| Schutzklasse | IP00 / IP20 |
| Isolationsklasse | T40 / F (155°C) |
| Flammhemmende Bewertung | UL94 V-2 |
| Produktstandard | GB/T 15287/8 |
- Gleichtakt- und Gegentaktunterdrückung: Das Filternetzwerk ist darauf ausgelegt, sowohl elektromagnetische Störungen im Gleichtakt- als auch im Gegentaktmodus zu dämpfen.
- Bidirektionale EMI-Unterdrückung: Der Filter kann Störungen zwischen der Stromversorgung und den angeschlossenen Geräten dämpfen und so dazu beitragen, unerwünschte Geräuschübertragungen in beide Richtungen zu reduzieren.
- VFD-Anwendungskompatibilität: Entwickelt für Antriebssysteme mit variabler Frequenz, bei denen schaltbedingte elektromagnetische Störungen und leitungsgebundenes Rauschen eine zusätzliche Unterdrückung erfordern.
- Mehrstufige Filterung: Die Kombination aus Gleichtaktdrossel, X-Kondensatoren, Y-Kondensatoren und Widerstandselementen sorgt für eine mehrstufige Filterleistung.
- Großer elektrischer Bereich: Nennspannungsoptionen von 220 VAC bis 1140 VAC und Nennstromoptionen von 5 A bis 1600 A unterstützen ein breites Spektrum industrieller Stromversorgungsanwendungen.
- Design mit geringem Leckstrom: Die Filterstruktur wurde unter Berücksichtigung des Leckstroms und der Erdungsanforderungen des Systems entwickelt.
- Anwendungen mit langen Kabeln: Geeignete Konfigurationen sind für VFD-Systeme mit langen Motorkabeln verfügbar, abhängig von den tatsächlichen Antriebs-, Kabel-, Motor- und Installationsbedingungen.
- Kundenspezifische Auswahl: Dufew Electric kann für die Produktauswahl Nennspannung, Strom, Frequenz, Kabellänge, Installationsbedingungen und andere Anwendungsparameter bewerten.
Der elektromagnetische Interferenzfilter eignet sich für industrielle Anwendungen, bei denen elektromagnetische Verträglichkeit und Stromqualität wichtig sind, einschließlich:
1. Industrieanlagen mit strengen Anforderungen an die elektromagnetische Verträglichkeit.
2. Systeme mit mehreren Frequenzumrichtern, bei denen elektromagnetische Störungen zwischen Antrieben kontrolliert werden müssen.
3. VFD-Eingangsanwendungen, bei denen leitungsgebundene oder abgestrahlte Störungen das Stromnetz oder Geräte in der Nähe beeinträchtigen können.
4. VFD-Systeme, die durch elektrische Störungen, harmonische Störungen oder übermäßiges elektromagnetisches Rauschen beeinträchtigt sind.
5. Industrieanlagen, die zusätzlichen Schutz gegen störungsbedingte Funktionsstörungen erfordern.
6. Industrielle Fertigungs- und Automatisierungsausrüstung.
7. Erneuerbare Energien und Energiespeichersysteme unter Verwendung leistungselektronischer Geräte.
8. Motorantriebssysteme mit langen Kabelwegen oder anspruchsvollen elektromagnetischen Umgebungen.
Die Auswahl eines elektromagnetischen Interferenzfilters erfordert mehr als nur die Anpassung von Spannung und Strom. Der Filter sollte entsprechend dem gesamten elektrischen System, der Gerätekonfiguration und der Installationsumgebung bewertet werden, um sicherzustellen, dass die ausgewählte Spezifikation für die beabsichtigte Anwendung geeignet ist.
Dufew Electric kann technische Bewertungen basierend auf Nennspannung und -strom, Betriebsfrequenz, VFD-Nennleistung, Gleichtakt- und Gegentaktstörungen, Motorkabellänge, abgeschirmter oder ungeschirmter Kabelkonfiguration, Erdungsbedingungen, Installationsraum, thermischen Anforderungen, elektromagnetischer Umgebung sowie Kundenzeichnungen oder technischen Spezifikationen unterstützen.
Für kundenspezifische Projekte können Kunden elektrische Spezifikationen, technische Zeichnungen, physische Muster, Geräteinformationen oder Anwendungsbedingungen für die technische Bewertung bereitstellen. Basierend auf diesen Anforderungen kann Dufew Electric Standardprodukte liefern oder anwendungsspezifische Filterkonfigurationen entwickeln.
Wählen Sie die Nennspannung und den Nennstrom des Filters entsprechend der Nennleistung des Frequenzumrichters und der elektromagnetischen Umgebung aus. Als allgemeine Auswahlrichtlinie kann der Nennstrom des Filters auf etwa das 1,2- bis 1,5-fache des Nennstroms des Geräts gewählt werden, abhängig von der tatsächlichen Anwendung und den Empfehlungen des Herstellers. Die Nennspannung des Filters muss mit der Betriebsspannung des Frequenzumrichters übereinstimmen.
Überprüfen Sie das Gehäuse auf Beschädigungen, vergewissern Sie sich, dass die Anschlüsse intakt sind und stellen Sie sicher, dass die Produktmarkierungen und -spezifikationen deutlich sichtbar sind.
Installieren Sie den Filter am Stromeingangspunkt des Geräts oder an der Eingangsseite der Störquelle, z. B. einem Frequenzumrichter, und platzieren Sie ihn so nah wie möglich am geschützten Gerät.
Stellen Sie bei der Installation in einem Schaltschrank aus Metall sicher, dass zwischen Filtergehäuse und Schrank ausreichend Metallkontakt besteht, um die Wärmeableitung und die elektromagnetische Abschirmung zu unterstützen.
Benutzen Sie die dafür vorgesehenen Befestigungslöcher, um den Filter im Schaltschrank oder auf der Montageplatte zu befestigen. Stellen Sie sicher, dass der Filter fest installiert ist und dass die Anforderungen an Impedanzanpassung und Erdung ordnungsgemäß berücksichtigt werden.
Schließen Sie den Filter gemäß dem Schaltplan in Reihe zwischen der Stromversorgung und dem VFD-Eingang an. Vertauschen Sie die Eingangs- und Ausgangsklemmen nicht.
Die Erdungsklemme muss zuverlässig mit der Schutzerde verbunden sein. Halten Sie die Erdungsverbindung so kurz wie möglich; Es wird eine Erdungsleiterlänge von nicht mehr als 30 cm empfohlen.
Bündeln Sie die Eingangskabel des Filters nicht zusammen mit den lastseitigen oder Ausgangskabeln. Dadurch kann die elektromagnetische Kopplung zwischen der Eingangs- und Ausgangsseite erhöht und die Fähigkeit des Filters zur Unterdrückung elektromagnetischer Störungen erheblich verringert werden.
Eingangs- und Ausgangskabel sollten getrennt verlegt werden, um unerwünschte Kopplungen zu minimieren.
Nachdem Sie sich vergewissert haben, dass alle Verbindungen korrekt sind, schalten Sie das System ein und überwachen Sie den VFD-Betriebszustand. Überprüfen Sie, ob die erwartete Reduzierung elektromagnetischer Störungen und abnormaler Betriebsbedingungen erreicht wurde.
| Vergleichsfaktor | Integrierter zusammengesetzter EMI-Filter von Dufew | Herkömmlicher einfacher Filter |
|---|---|---|
| Filterstruktur | Mehrstufige Filterung mit einer Kombination aus Gleichtaktdrossel, X-Kondensatoren, Y-Kondensatoren und Widerstandselementen | Beruht normalerweise auf einer einfacheren einstufigen induktiven Struktur |
| EMI-Unterdrückung | Entwickelt, um sowohl Gleichtakt- als auch Gegentaktstörungen zu bekämpfen | Abhängig vom Filteraufbau kann die Unterdrückung hochfrequenter Störungen eingeschränkt sein |
| Wärmemanagement | Integriertes Strukturdesign kann eine besser organisierte Komponentenanordnung und ein besseres Wärmemanagement unterstützen | Die Komponentenkonzentration kann unter kontinuierlichen Hochlastbedingungen zu einer lokalen Wärmeansammlung führen |
| Installation | Die integrierte Filterkonfiguration kann die Montage und den elektrischen Anschluss vereinfachen | Separate Filterkomponenten erfordern möglicherweise zusätzliche Montage und Verkabelung |
| Materialmanagement | Eine integrierte Einheit kann die Materialcodierung und Bestandsverwaltung vereinfachen | Mehrere Komponenten können die Anzahl der Materialpositionen erhöhen |
| Anwendungsbereich | Geeignet für VFD-Systeme und Industrieumgebungen mit anspruchsvollen EMI-Anforderungen | Je nach elektrischer Umgebung eher für relativ einfache Anwendungen geeignet |
Dufew Electric ist ein in China ansässiger Hersteller und Lieferant von Leistungselektronikkomponenten mit Fertigungskapazitäten für Industriewiderstände, Bremssysteme, Drosseln, EMI-Filter, Leistungsfilter, Transformatoren und kundenspezifische elektrische Komponenten. Bei elektromagnetischen Interferenzfiltern erfolgen Produktion und Inspektion gemäß Produktspezifikationen, geltenden technischen Anforderungen und Kundenanforderungen.
Der Herstellungsprozess umfasst Materialauswahl, Komponentenmontage, elektrische Tests, Leistungsüberprüfung, Endkontrolle, Verpackung und Versand. Zu den wichtigsten Qualitätsprüfungen können gehören:
- Überprüfung der Nennspannung und des Nennstroms
- Isolationswiderstandsprüfung
- Prüfung der Spannungsfestigkeit
- Prüfung der elektrischen Leistung
- Sicht- und Maßkontrolle
- Terminal- und Verbindungsinspektion
- Endkontrolle des Produkts
Produktspezifikationen und Prüfanforderungen werden während der gesamten Produktion kontrolliert, um eine gleichbleibende elektrische Leistung und Produktqualität aufrechtzuerhalten. Je nach Projektanforderung können auch produktspezifische Prüfprotokolle und technische Dokumentationen bereitgestellt werden.
Dufew Electric verfügt über relevante Qualitätszertifizierungen, Produktdokumentationen und Testaufzeichnungen, um Kundenbewertungen und Beschaffungsanforderungen zu unterstützen.
Entsprechend den spezifischen Produkt-, Projekt- und Kundenanforderungen können entsprechende Zertifikate und technische Dokumente zur Prüfung bereitgestellt werden.
Als Lieferant von Leistungselektronikkomponenten in China unterstützt Dufew Electric internationale B2B-Bestellungen von der Produktauswahl und Musterbewertung bis hin zu Produktion, Inspektion, Verpackung und Versand.
Typische Liefervereinbarungen können je nach Bestellvolumen, Produktabmessungen, Bestimmungsort, Lieferzeit und Kundenanforderungen koordiniert werden.
Zu den verfügbaren Logistikoptionen können gehören:
- Seefracht: Geeignet für regelmäßige und großvolumige internationale Bestellungen.
- Luftfracht: Geeignet für dringende Sendungen, Muster und kleinere Bestellungen.
- Expressversand: Geeignet für technische Muster und kleine Pakete, bei denen eine schnellere Lieferung erforderlich ist.
- Vom Kunden benannter Spediteur: Dufew Electric kann den Versand bei Bedarf mit dem vom Kunden benannten Logistikdienstleister koordinieren.
Die Exportverpackung kann entsprechend der Produktstruktur und den Transportanforderungen arrangiert werden, um zum Schutz elektrischer Komponenten während der Handhabung und des internationalen Transports beizutragen.
Dufew Electric konzentriert sich auf Komponenten der Leistungselektronik, darunter Widerstände, Bremssysteme, Drosseln, elektromagnetische Interferenzfilter, Leistungsfilter und Transformatoren.
Die Produktauswahl kann anhand elektrischer Parameter, VFD-Eigenschaften, Kabellänge, elektromagnetischer Umgebung, Installationsbedingungen und anderer Systemanforderungen bewertet werden.
Dufew unterstützt kundenspezifische elektrische Spezifikationen, Konfigurationen, Zeichnungen, Muster und anwendungsspezifische Anforderungen vorbehaltlich einer technischen Bewertung.
Die Fertigung umfasst Materialprüfung, kontrollierte Montage, elektrische Prüfung, Endkontrolle und Produktdokumentation gemäß den geltenden Anforderungen.
Dufew Electric unterstützt Gerätehersteller, Systemintegratoren, Händler, OEM-Kunden und Industrieanwender bei der Produktlieferung und der internationalen Logistikkoordination.
Sein Filternetzwerk dämpft unerwünschte Geräusche, die zwischen der Stromversorgung und den angeschlossenen Geräten übertragen werden, und trägt so dazu bei, sowohl ein- als auch ausgehende elektromagnetische Störungen zu reduzieren.
Ja, wenn eine zusätzliche EMI-Unterdrückung erforderlich ist. Reaktoren bekämpfen in erster Linie Stromharmonische und Netzstörungen, während EMI-Filter elektromagnetisches Rauschen bekämpfen. Sie können sich daher gegenseitig ergänzen.
Nein. Die Leiter sind elektrisch isoliert und teilen sich den gleichen Magnetkern. Im normalen Gegentaktbetrieb heben sich ihre magnetischen Flüsse weitgehend gegenseitig auf.
Nein. X-Kondensatoren werden über die Leitungsleiter hinweg für Gegentaktrauschen verwendet, während Y-Kondensatoren für Gleichtaktrauschen zwischen Stromleitungen und Erde geschaltet werden. Sie haben unterschiedliche Sicherheits- und Isolationsanforderungen.
Dufew Electric stellt Leistungselektronikkomponenten für Motorantriebe, industrielle Automatisierung, erneuerbare Energien, Energiespeicher und Leistungssteuerungssysteme her. Mit technischer Unterstützung, kontrollierter Produktion, elektrischen Tests, kundenspezifischen Anpassungen und globalen B2B-Liefermöglichkeiten bieten wir zuverlässige Lösungen, die auf die unterschiedlichen industriellen Anforderungen zugeschnitten sind.
