Wir bieten ein umfassendes Portfolio an Widerständen, Bremseinheiten, Drosseln, Leistungsfiltern und Transformatoren mit vollständigen Anpassungsoptionen, um den unterschiedlichen Anwendungsanforderungen gerecht zu werden.

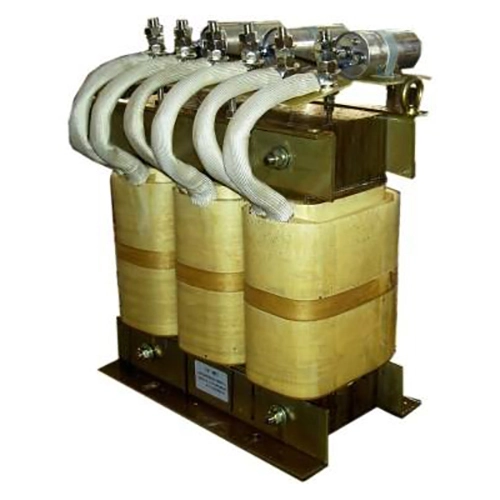

Der elektrische Sinuswellenfilter von Dufew wird auf der Ausgangsseite von VFD-Systemen installiert, um die Wellenformqualität auf der Motorseite zu verbessern und einen zuverlässigen Motorschutz in industriellen Anwendungen zu bieten. Beim VFD-Schaltbetrieb werden hochfrequente PWM-Spannungsimpulse erzeugt und über Motorkabel übertragen, insbesondere bei Installationen über große Entfernungen, was zu reflektierter Spannung, erhöhter du/dt-Belastung, elektromagnetischen Störungen und zusätzlichen Motorverlusten führen kann.
Der VFD-Sinuswellenfilter verwendet eine LC-Tiefpassfilterstruktur, die aus Drosseln und Kondensatoren besteht. Das Filternetzwerk dämpft Trägerfrequenzkomponenten und hochfrequente Oberwellen von PWM-Ausgangssignalen und ermöglicht gleichzeitig den effizienten Durchgang der Grundfrequenzspannung, wodurch die Ausgangswellenform in eine glattere, nahezu sinusförmige Wellenform umgewandelt wird.
Der Filterprozess hilft:
- Reduzieren Sie PWM-Hochfrequenzkomponenten
- Verbessern Sie die Wellenform der Motorklemmenspannung
- Geringere du/dt-Belastung der Motorisolierung
- Reduce electromagnetic interference (EMI)
- Verbessern Sie die Betriebsstabilität und Betriebszuverlässigkeit des Motors
Das Produkt verwendet verlustarme kaltgewalzte Siliziumstahlkerne, Isoliermaterialien der Klasse F, Vakuumimprägnierungstechnologie und optimierte thermische Strukturen, um eine stabile Leistung im kontinuierlichen Industriebetrieb aufrechtzuerhalten und bietet eine effektive Lösung für lange Kabelmotorsysteme, Automatisierungsgeräte und Hochleistungs-VFD-Anwendungen.
Im Gegensatz zu einer Standard-Ausgangsdrossel, die hauptsächlich die Schaltkreisimpedanz erhöht, sorgt die LC-Filterstruktur für eine stärkere Dämpfung hochfrequenter Schaltkomponenten, was zu einer gleichmäßigeren Wellenform der Motorspannung mit geringerer Hochfrequenzverzerrung und geringerer elektrischer Belastung der Motorwicklungen führt.
Hohe du/dt-PWM-Impulse können die Isolationsbelastung erhöhen, insbesondere wenn lange Kabel zwischen VFD und Motor installiert sind. Der Filter trägt dazu bei, Spannungsspitzen und reflektierte Welleneffekte zu begrenzen, wodurch die Belastung der Motorwicklungsisolierung verringert und ein längerfristiger Motorbetrieb unterstützt wird.
Lange Motorkabel führen zu einer verteilten Kapazität, die den Ladestrom und die reflektierte Spannung erhöhen kann. Dufew passt die elektrischen Parameter entsprechend den Systemanforderungen für Anwendungen wie entfernte Pumpensysteme, Motorausrüstung im Freien, unterirdische Maschinen und große Produktionslinien an.
Durch die Dämpfung hochfrequenter Störungen und Verzerrungen der Ausgangswellenform kann der Filter dazu beitragen, elektromagnetische Störungen des Motors, zusätzlichen Temperaturanstieg, harmonische Verluste und mechanische Vibrationen im Zusammenhang mit instabilen Ausgangswellenformen des Wechselrichters zu reduzieren.
Die Drossel und der Kondensator sind entsprechend den PWM-Ausgangseigenschaften des VFD abgestimmt. Die resultierende LC-Struktur dämpft Trägerfrequenzkomponenten, während die Übertragung der Grundfrequenz erhalten bleibt und die Spannungswellenform auf der Motorseite verbessert wird.
Das Magnetsystem kann kaltgewalzte Siliziumstahlkerne, eine optimierte Luftspaltstruktur und verlustarme magnetische Materialien verwenden, um stabile Induktivitätseigenschaften aufrechtzuerhalten und magnetische Verluste im Dauerbetrieb zu kontrollieren.
Das Isoliersystem kann Hochtemperaturisolierung der Klasse F, Vakuumimprägnierung und flammhemmende Isoliermaterialien umfassen. Diese Maßnahmen unterstützen die Spannungsfestigkeit, die mechanische Stabilität und den zuverlässigen Betrieb unter industriellen Dauerbedingungen.
Beispiel: SWF-4 3 2-1200
| Code | Beschreibung |
|---|---|
| SWF | Elektrische Sinusfilterserie von Dufew |
| 4 | Spannungsniveau (2=220V, 4=380V, 6=690V) |
| 3 | Phasennummer (3=dreiphasig, 1=einphasig) |
| 2 | Einbaulage (VFD-Ausgangsseite) |
| 1200 | Nennstrom (1200A) |
| Parameter | Spezifikation |
|---|---|
| Nennspannung | 220VAC / 380VAC / 690VAC / 1140VAC |
| Betriebsfrequenz | 50Hz / 60Hz / Kundenspezifisch |
| Trägerfrequenz | 2kHz-8kHz |
| Harmonische Spannungsverzerrung | ≤5 % |
| Nennstrom | 5A-1200A |
| Maximale Kabellänge | Bis zu 3000 m (anwendungsabhängig) |
| Überlastfähigkeit | 1,5-facher Nennstrom für 1 Minute |
| Temperaturanstieg | ≤80K |
| Geräuschpegel | ≤65dB |
| Spannungsfestigkeit | 3000VAC / 10S |
| Isolationswiderstand | ≥100 MΩ |
| Schutzgrad | IP00 / IP20 |
| Isolationsklasse | Klasse F (155℃) |
| Standard | GB/T15287/8 |
Die Sinuswellenfilterlösungen von Dufew eignen sich für VFD-Systeme, die eine verbesserte Leistung der Ausgangswellenform und einen besseren Motorschutz erfordern.
| Anwendung | Hauptanforderung |
|---|---|
| Fernmotorsysteme | Reduzieren Sie kabelbedingte Spannungsbelastungen |
| Pumpen- und Lüftersysteme | Verbessern Sie die Stabilität des Motorbetriebs |
| CNC-Ausrüstung | Unterstützen Sie die Präzisionsbearbeitungsleistung |
| Industrielle Automatisierungslinien | Reduzieren Sie elektrische Störungen |
| Aufzüge | Verbessern Sie die Zuverlässigkeit des Laufwerks |
| Kräne und Hebezeuge | Unterstützen Sie häufiges Beschleunigen und Bremsen |
| Motorinstallationen im Freien | Ermöglichen Sie den Fernbetrieb von Geräten |
Dufew Electric stellt industrielle Leistungselektronikkomponenten her, darunter Filter, Drosseln, Bremswiderstände, Transformatoren und maßgeschneiderte elektrische Lösungen. Die Produktion von Wellenformfilterprodukten erfolgt durch kontrollierte Prozesse von der Vorbereitung und Wicklung der magnetischen Komponenten bis hin zur Isolationsbehandlung, Imprägnierung, elektrischen Prüfung und Endkontrolle.
Zu den Herstellungsprozessen gehören:
- Magnetkernverarbeitung
- Präzisionsaufzug
- Isolationsbehandlung
- Vakuumimprägnierung
- Prüfung der elektrischen Leistung
Die Qualitätsprüfung deckt wichtige elektrische und mechanische Parameter ab und umfasst unter anderem:
- Isolationswiderstandsprüfung
- Prüfung der dielektrischen Beständigkeit
- Überprüfung der elektrischen Parameter
- Prüfung des Temperaturanstiegs
- Endkontrolle des Erscheinungsbildes
Dufew Electric unterstützt außerdem OEM-Fertigung, kundenspezifische elektrische Parameter, technische Anwendungsunterstützung und projektbasierte Lieferung. Produktzeichnungen, Prüfberichte und Zertifizierungsdokumente können je nach Kunden- und Projektanforderungen bereitgestellt werden.
Dufew bietet Exportstandard-Verpackungslösungen für industrielle Elektroprodukte.
Die Verpackung beinhaltet:
- Feuchtigkeitsbeständiger Schutz
- Stoßsichere Befestigung
- Verstärkte Holzkoffer für schwere Modelle
- Produktidentifikationsetiketten
- Technische Unterlagen
Jede Einheit wird vor dem Versand überprüft, um sicherzustellen, dass die Produktspezifikationen den Kundenanforderungen entsprechen.
| Vergleich | Sinuswellenfilter | Ausgangsreaktor |
|---|---|---|
| Filterprinzip | LC-Tiefpassfilterung zur Reduzierung von PWM-Anteilen | Erhöht die Impedanz, um Stromänderungen zu begrenzen |
| Hauptfunktion | Verbessert die Wellenformqualität und unterdrückt hochfrequente Belastungen | Reduziert Spannungsanstiegsgeschwindigkeit und Stromschwankungen |
| Ausgangswellenform | Nahezu sinusförmiger Spannungsausgang | Die PWM-Wellenform bleibt erhalten |
| Kabelanwendung | Geeignet für längere Motorkabelsysteme | Wird hauptsächlich für mittlere Kabelentfernungen verwendet |
| Motorschutz | Bietet stärkeren Schutz gegen hochfrequente Belastungen | Bietet grundlegenden Motorschutz |
Ein Sinuswellenfilter nutzt eine LC-Filterstruktur, um PWM-Schaltkomponenten zu reduzieren und die Wellenformqualität auf der Motorseite zu verbessern. Eine Ausgangsdrossel erhöht hauptsächlich die Impedanz, um Stromänderungen zu begrenzen und die Spannungsanstiegsrate zu reduzieren, verändert jedoch die Ausgangswellenform nicht wesentlich.
Es wird für Anwendungen mit langen Motorkabeln, empfindlichen Motoren, strengen EMV-Anforderungen oder Systemen empfohlen, bei denen die PWM-Spannungsbelastung die Motorzuverlässigkeit beeinträchtigen kann.
Ja. Die Filterparameter können je nach Kabellänge, Motorleistung, VFD-Eigenschaften und Betriebsbedingungen angepasst werden.
Ja. Dufew unterstützt kundenspezifische Designs basierend auf Nennspannung, Stromkapazität, Trägerfrequenz, Installationsanforderungen und spezifischen Anwendungsbedingungen.
