Wir bieten ein umfassendes Portfolio an Widerständen, Bremseinheiten, Drosseln, Leistungsfiltern und Transformatoren mit vollständigen Anpassungsoptionen, um den unterschiedlichen Anwendungsanforderungen gerecht zu werden.

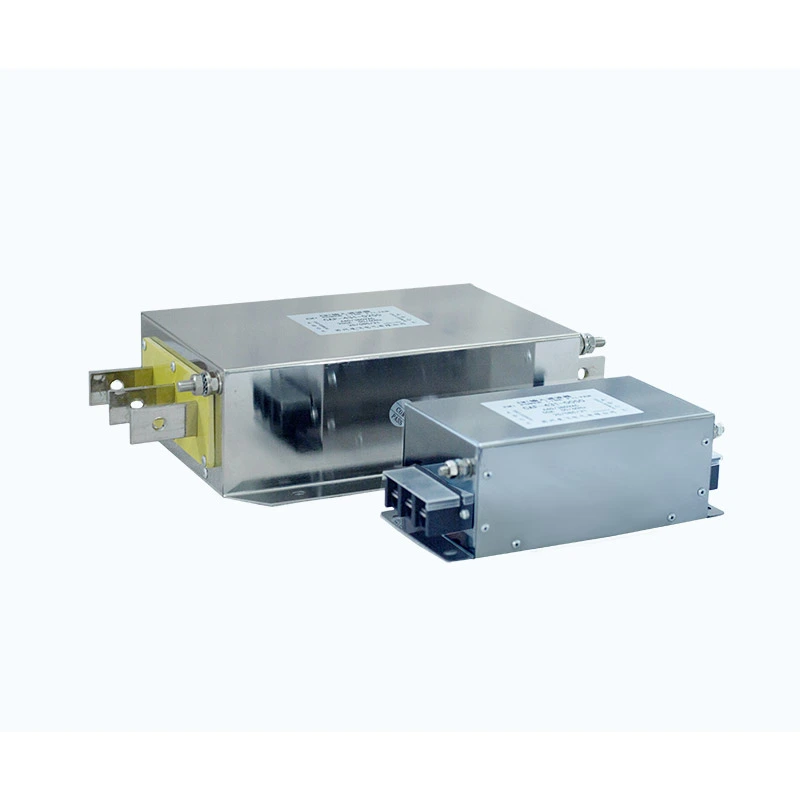

Der elektrische Oberschwingungsfilter von Dufew ist für VFD-Systeme und andere nichtlineare Lasten konzipiert, die während des Betriebs Oberschwingungsströme erzeugen. Es wird auf der Eingangsseite des Antriebssystems installiert und nutzt einen abgestimmten LC-Schaltkreis mit Filterdrosseln, Leistungskondensatoren und nichtinduktiven Dämpfungswiderständen, um ausgewählte Oberwellen niedriger Ordnung zu reduzieren und die Stromqualität zu verbessern. Zu den typischen Zielharmonischen gehören die 5., 7., 11. und 13. Ordnung, wobei die endgültige Konfiguration durch die Systemspannung, die Lasteigenschaften, das harmonische Spektrum und die erforderliche Filterleistung bestimmt wird.
Zu den typischen Leistungsparametern gehören THDi <10 % bei Volllast, THDv <5 %, Leistungsfaktor über 0,98, Temperaturanstieg ≤80 K, Geräuschpegel ≤65 dB und Spannungsfestigkeit bis 3000 VAC, abhängig vom ausgewählten Modell und den Betriebsbedingungen.
VFDs, Wandler, Gleichrichter und andere nichtlineare Lasten können während der AC-DC-Umwandlung und des Schaltvorgangs Oberschwingungsströme erzeugen. Wenn die Oberschwingungspegel zu hoch werden, kann dies zu höheren Transformator- und Kabelverlusten führen, zusätzliche Erwärmung verursachen, den Leistungsfaktor verringern und die Stabilität empfindlicher elektrischer Geräte beeinträchtigen.
Bei industriellen Stromnetzen mit mehreren nichtlinearen Lasten trägt eine geeignete Oberschwingungskontrolle dazu bei, stabile elektrische Bedingungen aufrechtzuerhalten und die Auswirkungen von Oberschwingungsströmen auf das Verteilungssystem zu reduzieren.
Die Parameter der Drossel und des Kondensators werden entsprechend dem System und den harmonischen Eigenschaften angepasst, um einen Pfad mit niedriger Impedanz bei ausgewählten harmonischen Frequenzen zu schaffen. Dadurch können Oberschwingungsströme durch den Filter abgeleitet werden, während der normale Grundfrequenzbetrieb aufrechterhalten wird.
In den Filterkreis sind nichtinduktive Dämpfungswiderstände integriert, um die Resonanz zwischen dem Filter, der Netzimpedanz und nichtlinearen Lasten zu kontrollieren. Dies trägt dazu bei, die Verstärkung der Oberwellen zu begrenzen und eine übermäßige Strombelastung der Filterkomponenten im Dauerbetrieb zu reduzieren.
Eine stabile Filterleistung hängt von der richtigen Abstimmung von Drosselinduktivität, Kondensatorkapazität, Dämpfungswiderstand und Wärmeableitung ab. Dufew passt diese Parameter entsprechend der elektrischen Nennleistung und den Betriebsbedingungen an, um eine zuverlässige Leistung unter kontinuierlicher industrieller Belastung aufrechtzuerhalten.
Die Filterauswahl sollte auf den tatsächlichen elektrischen Eigenschaften der Installation basieren und nicht nur auf der Nennleistung. Bei der Entwicklung einer geeigneten Konfiguration bewertet Dufew Systembedingungen wie Spannung, Strom, VFD-Kapazität, harmonisches Spektrum, erforderliches THDi und Installationsumgebung.
Die technische Unterstützung kann die Analyse von Oberschwingungen, die Berechnung von Filterparametern, die elektrische Konfiguration, die mechanische Struktur und die Anwendungsberatung umfassen. Kunden können harmonische Messdaten, Übersichtsdiagramme, Gerätespezifikationen oder Betriebsbedingungen zur technischen Bewertung bereitstellen.
Die abgestimmte Filterschaltung reduziert die charakteristischen Oberschwingungsströme, die von Frequenzumrichtern und anderen nichtlinearen Lasten erzeugt werden, und trägt so dazu bei, die Verzerrung der Stromwellenform zu verringern und die Oberschwingungszirkulation durch Transformatoren, Kabel und andere Verteilungsgeräte zu reduzieren.
Durch die Bekämpfung von Oberschwingungsströmen und Blindleistungseffekten kann der Filter dazu beitragen, den Leistungsfaktor zu verbessern, den Blindleistungsbedarf zu reduzieren und Verluste im Stromverteilungssystem zu senken.
Durch die Reduzierung der harmonischen Verzerrung können die Betriebsbedingungen von Transformatoren, Verteilungsgeräten, industriellen Automatisierungssystemen und anderen elektrischen Lasten verbessert werden, insbesondere in Installationen mit einem hohen Anteil nichtlinearer Geräte.
| Auswahlfaktor | Rücksichtnahme |
|---|---|
| Systemspannung | 220V / 380V / 690V / 1140V |
| Lasttyp | VFDs, Wandler, nichtlineare Industrielasten |
| Nennstrom | Basierend auf der Kapazität der angeschlossenen Geräte |
| Harmonischer Zustand | THDi-Messung oder Systemanalyse |
| Leistungsziel | Erforderlicher Grad der Oberschwingungsreduzierung |
| Installationsbedingung | Schrankraum- und Umgebungsanforderungen |
Dufew kann geeignete Filterkonfigurationen entsprechend den tatsächlichen Anwendungsanforderungen empfehlen.
Dufew Harmonic Filter-Lösungen eignen sich für industrielle Stromversorgungssysteme, bei denen harmonische Verzerrungen die Geräteleistung beeinträchtigen.
| Anwendung | Hauptanforderung |
|---|---|
| VFD-Systeme | Reduzieren Sie die harmonische Stromverzerrung |
| Mehrere Antriebssysteme | Verbessern Sie die Stabilität des Stromnetzes |
| Industrielle Automatisierung | Sorgen Sie für einen zuverlässigen elektrischen Betrieb |
| Aufzüge | Reduzieren Sie den harmonischen Einfluss bei häufigem Beschleunigen |
| Kräne und Hebezeuge | Unterstützt den dynamischen Ladevorgang |
| USV-Systeme | Verbessern Sie die Stromqualität |
| Batterieladesysteme | Reduzieren Sie den harmonischen Einfluss |
| Induktionsheizgeräte | Verbessern Sie die elektrische Kompatibilität |
| Erneuerbare Energiesysteme | Unterstützen Sie eine stabile Netzverbindung |
Beispiel: HFL-4 3 1-0490
| Code | Beschreibung |
|---|---|
| HFL | Dufew Electric Harmonic Filter-Serie |
| 4 | Spannungsniveau (2=220V, 4=380V, 6=690V) |
| 3 | Phasennummer (3=dreiphasig, 1=einphasig) |
| 1 | Filterkonfiguration |
| 0490 | Nennstrom (0490=490A) |
| Parameter | Spezifikation |
|---|---|
| Nennspannung | 220VAC / 380VAC / 690VAC / 1140VAC |
| Frequenz | 50Hz / 60Hz |
| Trägerfrequenz | 2kHz - 6kHz |
| Nennstrom | 5A - 1200A |
| Filterleistung | THDi <10 %, THDv <5 % |
| Leistungsfaktor | PF >0,98 bei Volllast |
| Überlastfähigkeit | 120 % Nennstrom für 30 Minuten |
| Temperaturanstieg | ≤80K |
| Geräuschpegel | ≤65dB |
| Spannungsfestigkeit | 3000VAC / 50Hz / 10S |
| Isolationswiderstand | ≥100 MΩ |
| Schutzgrad | IP00 / IP22 |
| Isolationsklasse | Klasse F (155℃) |
| Standards | IEC61000 / GB/T14549-1993 |
Dufew Electric ist auf industrielle Leistungselektronikkomponenten spezialisiert, darunter Oberschwingungsfilter, Drosseln, Bremswiderstände, Transformatoren und maßgeschneiderte elektrische Lösungen.
Bei Produkten zur harmonischen Filterung konzentriert sich Dufew auf:
- Reaktorherstellung und Parameteranpassung
- Auswahl und Integration von Kondensatoren
- Überprüfung der Resonanzcharakteristik
- Prüfung der elektrischen Sicherheit
- Leistungsvalidierung
Jedes Produkt wird einer Inspektion unterzogen, einschließlich:
| Inspektionsgegenstand | Zweck |
|---|---|
| Prüfung des Isolationswiderstands | Überprüfen Sie die Zuverlässigkeit der Isolierung |
| Prüfung der dielektrischen Beständigkeit | Bestätigen Sie die elektrische Sicherheit |
| Prüfung elektrischer Parameter | Stellen Sie die Designleistung sicher |
| Prüfung des Temperaturanstiegs | Überprüfen Sie die thermische Leistungsfähigkeit |
| Endkontrolle | Bestätigen Sie die Fertigungsqualität |
Dufew unterstützt:
- OEM-Fertigung
- Maßgeschneiderte harmonische Lösungen
- Ingenieurkooperation
- Projektbasierter technischer Support
Zur verfügbaren Dokumentation gehören ISO-Qualitätsmanagementzertifizierung, CE-Zertifizierung und Produkttestberichte.
Dufew bietet Exportstandard-Verpackungslösungen für industrielle Elektroprodukte.
Die Verpackung beinhaltet:
- Feuchtigkeitsschutz
- Stoßsichere Befestigung
- Verstärkte Holzkoffer für schwere Modelle
- Produktidentifikationsetiketten
- Technische Unterlagen mit Versand
Jede Einheit wird vor der Auslieferung überprüft, um sicherzustellen, dass sie den Kundenspezifikationen entspricht.
| Vergleich | Harmonischer Filter | EMI-Eingangsfilter |
|---|---|---|
| Hauptfunktion | Reduce harmonic distortion and improve power quality | Unterdrücken Sie elektromagnetische Störungen |
| Ziel | 5./7./11./13. Harmonische | Hochfrequenter leitungsgebundener und abgestrahlter Lärm |
| Schaltungsdesign | Abgestimmter LC-Kreis mit Dämpfungswiderstand | EMI-Filternetzwerk |
| Anwendung | VFD-Systeme und nichtlineare Lasten | EMV-empfindliche elektronische Geräte |
| Hauptvorteil | Geringerer THDi und verbesserte Gitterstabilität | Reduziertes elektrisches Rauschen |
Eine typische Filterschaltung verwendet Drosseln, Kondensatoren und Dämpfungswiderstände. Diese Komponenten arbeiten zusammen, um einen abgestimmten Pfad für ausgewählte harmonische Frequenzen zu schaffen und zur Verbesserung der gesamten Stromqualität beizutragen.
Die Auswahl hängt von der Systemspannung, dem Nennstrom, der VFD-Kapazität, den harmonischen Eigenschaften, den THDi-Anforderungen und den Installationsbedingungen ab. Dufew gibt Empfehlungen basierend auf den spezifischen Anwendungs- und Betriebsanforderungen.
Ja. Dufew kann die Ergebnisse der Oberschwingungsmessung zusammen mit den Systemparametern und der erforderlichen Filterleistung auswerten, um eine geeignete Konfiguration für die Anwendung zu bestimmen.
Ersteres wird hauptsächlich zur Reduzierung von Oberschwingungsströmen niedriger Ordnung verwendet, die von nichtlinearen Lasten erzeugt werden, während ein EMI-Filter hauptsächlich hochfrequente Störungen beseitigt, die durch Schaltgeräte verursacht werden.
Dufew Electric bietet maßgeschneiderte Lösungen für VFD-Systeme, industrielle Automatisierungsgeräte und Stromumwandlungsanwendungen. Mit technischer Erfahrung, kontrollierten Herstellungsprozessen und Qualitätsprüfverfahren unterstützt Dufew die Filterauswahl, Parameteranpassung und anwendungsspezifische Konfigurationen basierend auf den tatsächlichen Systemanforderungen.
Kontaktieren Sie Dufew Electric für Produktspezifikationen, technische Bewertung und individuelle Projektunterstützung.
