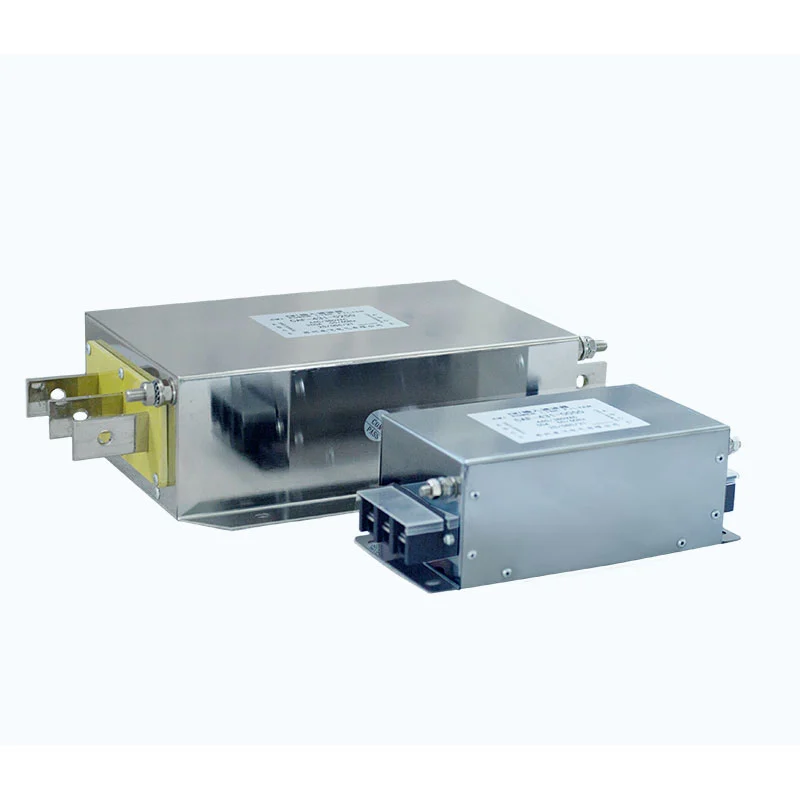

Der elektrische Passivfilter von Dufew ist für industrielle Stromversorgungssysteme konzipiert, die durch Oberschwingungsströme von Frequenzumrichtern, Umrichtern, Gleichrichtern und anderen nichtlinearen Lasten beeinträchtigt werden. Durch die Kombination von Filterdrosseln, Kondensatoren und nichtinduktiven Dämpfungswiderständen in einem abgestimmten LC-Schaltkreis bietet es einen Pfad mit niedriger Impedanz für ausgewählte Oberschwingungsfrequenzen und trägt dazu bei, die Zirkulation von Oberschwingungsströmen im Stromnetz zu reduzieren.
Nichtlineare Lasten, die bei der AC-DC-Umwandlung und dem leistungselektronischen Schalten entstehen, können zur Überhitzung des Transformators, zu erhöhten Kabelverlusten, einem verringerten Leistungsfaktor, zusätzlicher Belastung elektrischer Geräte und einer instabilen Stromqualität führen. Abhängig von den Systembedingungen kann die Filterkonfiguration so ausgelegt werden, dass sie charakteristische Harmonische wie die Komponenten 5., 7., 11. und höherer Ordnung berücksichtigt.
Das System hilft, harmonische Stromverzerrungen zu reduzieren, den Leistungsfaktor zu verbessern, harmonische Verluste zu begrenzen und einen stabilen elektrischen Betrieb zu unterstützen. Im Vergleich zu aktiven Systemen zur Kompensation von Oberschwingungen nutzt die passive Filterung eine relativ einfache elektrische Struktur ohne komplexe Steuerschaltungen und eignet sich daher für den Dauerbetrieb in industriellen Anwendungen mit vorhersehbaren Oberschwingungseigenschaften.
Die Drossel und der Kondensator bilden einen abgestimmten LC-Zweig, der für bestimmte harmonische Frequenzen ausgelegt ist.
Wenn Oberschwingungsströme den vorgesehenen Frequenzbereich erreichen, stellt der Filterzweig einen Pfad mit niedrigerer Impedanz als das Stromnetz bereit, sodass Oberschwingungsströme effektiv absorbiert werden können.
Dieses Design bietet:
- Gezielte Oberwellenreduzierung
- Geringere Verzerrung der Stromwellenform
- Verbesserte elektrische Stabilität
- Kontinuierliche industrielle Einsatzfähigkeit
Der integrierte nichtinduktive Widerstand steuert die Resonanzeigenschaften und verbessert die Schaltungsstabilität.
Die Dämpfungsstruktur hilft:
- Vermeiden Sie eine übermäßige Resonanzverstärkung
- Begrenzen Sie anormale Oberschwingungsströme
- Verbessern Sie die Zuverlässigkeit des Kondensators
- Verlängern Sie die Lebensdauer des Systems
Das passive Design kommt ohne DSP-Controller oder zusätzliche elektronische Kompensationsmodule aus, was zu einer einfachen elektrischen Struktur mit weniger Steuerkomponenten, geringerem Wartungsaufwand und guter Anpassungsfähigkeit an industrielle Betriebsumgebungen führt.
Durch die Reduzierung der Oberschwingungsstromzirkulation kann das System dazu beitragen, Transformator- und Kabelverluste zu begrenzen, den Temperaturanstieg zu reduzieren, den Leistungsfaktor zu verbessern und einen stabileren Betrieb angeschlossener elektrischer Geräte zu unterstützen.
Dufew berücksichtigt technische Überlegungen zu magnetischen Komponenten, der Abstimmung von Reaktoren und Kondensatoren, der thermischen Leistung und der elektrischen Sicherheit. Die resultierende Konfiguration eignet sich für den Dauerbetrieb in industriellen Stromnetzen mit relativ vorhersehbaren harmonischen Eigenschaften.
Der passive Filter von Dufew eignet sich für Industriesysteme mit relativ stabilen harmonischen Eigenschaften.
| Anwendung | Zweck |
|---|---|
| VFD-Systeme | Reduzieren Sie die harmonische Stromverzerrung |
| Mehrere Motorantriebe | Verbessern Sie die Stabilität des Stromnetzes |
| Gleichrichterausrüstung | Steuern Sie charakteristische Harmonische |
| USV-Systeme | Reduzieren Sie den harmonischen Einfluss |
| Industrielle Automatisierung | Verbessern Sie die elektrische Zuverlässigkeit |
Zu den typischen Anwendungen gehören Produktionsanlagen, metallurgische und chemische Verarbeitungsanlagen, Bergbauausrüstung, Textilmaschinen, Papierproduktionslinien, Hafenmaschinen und Spritzgusssysteme, in denen nichtlineare Lasten und Oberschwingungsströme verwaltet werden müssen.
Unterschiedliche elektrische Systeme erfordern unterschiedliche Filterparameter.
Dufew bietet technische Unterstützung auf der Grundlage von:
- Harmonische Messdaten
- Lasteigenschaften
- Systemspannungsniveau
- Installationsumgebung
- Erforderliche THDi-Leistung
Für unterschiedliche industrielle Anforderungen an die Stromqualität stehen maßgeschneiderte Lösungen zur Verfügung.
Die Auswahl einer geeigneten Filterlösung erfordert die Bewertung von:
| Auswahlfaktor | Rücksichtnahme |
|---|---|
| Nennspannung | 220VAC / 380VAC / 690VAC / 1140VAC |
| Nennstrom | Dauerbetriebsstrom |
| Harmonische Quelle | VFD, Gleichrichter, USV, Konverter |
| Harmonisches Spektrum | Komponenten 5./7./11. Ordnung |
| Erforderliche Leistung | THDi improvement target |
| Installationsumgebung | Platzbedarf, Belüftung, Schutzanforderungen |
Dufew bietet maßgeschneiderte Empfehlungen basierend auf harmonischen Messdaten, Systemparametern und Projektanforderungen.
Dufew Electric ist auf die Herstellung industrieller Leistungselektronik spezialisiert und bietet passive Filter, Drosseln, Bremswiderstände, Transformatoren und maßgeschneiderte elektrische Lösungen für industrielle Anwendungen. Die technischen Arbeiten umfassen die Analyse von Oberschwingungen, die Anpassung elektrischer Parameter und Anforderungen an die Stromqualität und unterstützen anwendungsspezifisches Produktdesign und -herstellung.
Zu den wichtigsten Fertigungsfunktionen gehören die Verarbeitung von Magnetkernen, Präzisionsdrosselwicklungen, die Anpassung von Kondensatoren und Widerständen, die Überprüfung elektrischer Parameter und die Prüfung der thermischen Leistung. Abhängig von der Produktkonfiguration kann die Qualitätsprüfung Folgendes umfassen:
- Isolationswiderstandsprüfung
- Prüfung der dielektrischen Beständigkeit
- Überprüfung der Resonanzparameter
- Prüfung des Temperaturanstiegs
- Prüfung der elektrischen Parameter
- Endkontrolle des Erscheinungsbildes
Die Qualitätsdokumentation kann eine ISO-Qualitätsmanagementzertifizierung, Produkttestberichte und Aufzeichnungen zur Überprüfung der elektrischen Leistung gemäß den geltenden Produkt- und Projektanforderungen umfassen.
Dufew Electric unterstützt OEM-Fertigung, kundenspezifisches elektrisches Design, technische Zusammenarbeit und projektbasierte Stromqualitätslösungen.
| Parameter | Spezifikation |
|---|---|
| Nennspannung | 220VAC / 380VAC / 690VAC / 1140VAC |
| Betriebsfrequenz | 50Hz / 60Hz |
| Nennstrom | 5A - 1600A |
| Harmonisches Ziel | 5. / 7. / 11. / Harmonische höherer Ordnung |
| Filterstruktur | Abgestimmter LC-Resonanzkreis |
| Temperaturanstieg | ≤80K |
| Geräuschpegel | ≤65dB |
| Spannungsfestigkeit | 3000VAC / 10S |
| Isolationswiderstand | ≥100 MΩ |
| Schutzgrad | IP00 / IP22 |
| Isolationsklasse | Klasse F (155℃) |
| Flammhemmende Qualität | UL94V-2 |
| Standards | IEC61000 / GB/T14549-1993 |
| Vergleich | Passiver Filter | Aktiver harmonischer Filter |
|---|---|---|
| Funktionsprinzip | Abgestimmter LC-Resonanzkreis | Leistungselektronische Kompensation |
| Hauptkomponenten | Drosseln, Kondensatoren, Widerstände | Leistungsmodule und Controller |
| Harmonische Reaktion | Entwickelt für spezifische harmonische Bedingungen | Dynamische Kompensation |
| Kontrollanforderung | Kein externes Kontrollsystem | Erfordert eine elektronische Steuerung |
| Wartung | Einfache Wartung | Komplexere Wartung |
| Anwendung | Stabile Industrielasten | Variable harmonische Umgebungen |
Ein passiver Filter besteht aus Drosseln, Kondensatoren und Dämpfungswiderständen, die einen abgestimmten LC-Kreis bilden. Diese Komponenten stellen einen Pfad mit niedriger Impedanz für ausgewählte Oberschwingungsströme bereit und tragen zur Verbesserung der Stromqualität bei.
Die Modellauswahl hängt von der Nennspannung, dem Betriebsstrom, der Oberschwingungsquelle, dem Oberschwingungsspektrum, den THDi-Anforderungen, der Systemkonfiguration und den Installationsbedingungen ab.
Passive Filterung eignet sich im Allgemeinen für Systeme mit stabilen harmonischen Eigenschaften. Anwendungen mit sich schnell ändernden harmonischen Lasten erfordern möglicherweise alternative Kompensationslösungen.
Ja. Dufew bietet maßgeschneiderte Lösungen basierend auf Spannungsniveau, Stromkapazität, harmonischen Eigenschaften, Installationsanforderungen und Projektbedingungen.
