Wir bieten ein umfassendes Portfolio an Widerständen, Bremseinheiten, Drosseln, Leistungsfiltern und Transformatoren mit vollständigen Anpassungsoptionen, um den unterschiedlichen Anwendungsanforderungen gerecht zu werden.

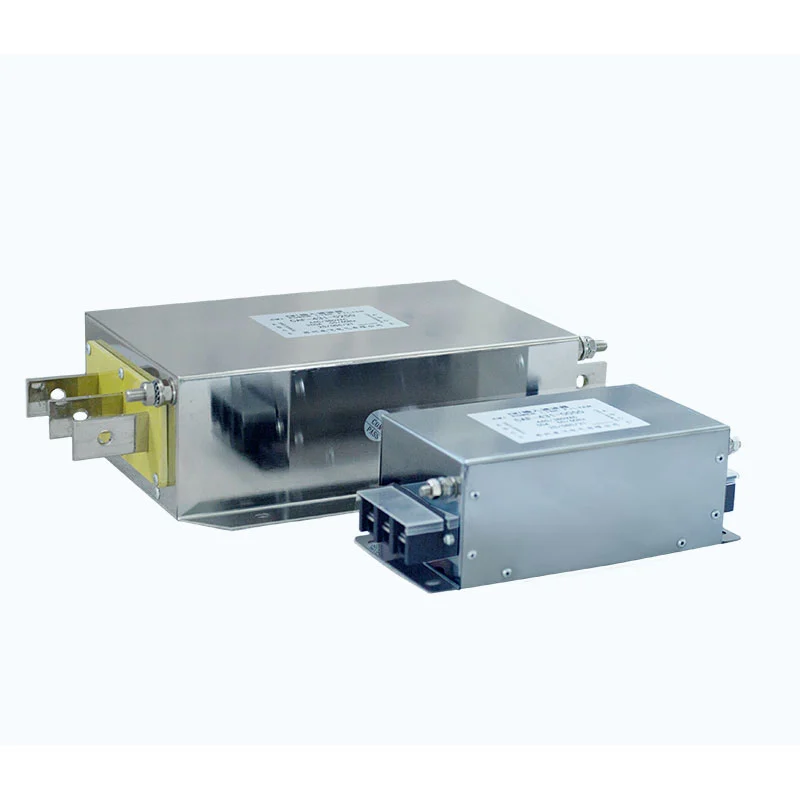

Zwischen der eingehenden Stromquelle und dem Stromeingang des Geräts ist ein Netzteilfilter installiert. Sein Hauptzweck besteht darin, elektromagnetische Störungen (EMI) zu kontrollieren, die über die Stromleitung übertragen werden.
Leistungselektronische Geräte wie Wechselrichter, Servoantriebe und Schaltnetzteile können beim Schaltvorgang hochfrequente Geräusche erzeugen. Auch externe elektrische Geräte und das Stromnetz können unerwünschte hochfrequente Störungen in die gleiche Versorgungsleitung einleiten.
Der Filter sorgt für eine Impedanz gegenüber diesen unerwünschten Hochfrequenzkomponenten und lässt gleichzeitig die normale Stromversorgung durch.
Es ist so konzipiert, dass es in beide Richtungen funktioniert:
- Reduzieren Sie hochfrequente Störungen, die vom Gerät erzeugt und in das Stromnetz geleitet werden
- Reduzieren Sie externe HF- und elektrische Störungen, die über die Versorgungsleitung in das Gerät eindringen
- Unterdrückung von Gleichtakt- und Gegentaktstörungen
- Reduzieren Sie die Möglichkeit von Interferenzen zwischen benachbarten elektronischen Geräten
Der Filter wird daher als Teil des EMI/EMC-Kontroll- und Netzstörungsunterdrückungssystems des Geräts verwendet.
Der Filter verwendet eine Kombination aus Gleichtaktdrosseln, X-Kondensatoren, Y-Kondensatoren und Widerstandskomponenten, um ein Tiefpassfilternetzwerk zu bilden.
Die Gleichtaktdrossel bietet eine hohe Impedanz gegenüber hochfrequentem Gleichtaktrauschen und lässt gleichzeitig den normalen Versorgungsstrom durch.
Der X-Kondensator ist über die Stromleiter angeschlossen und bietet einen Weg für hochfrequentes Differenzmodusrauschen.
Y-Kondensatoren sorgen für einen kontrollierten Pfad zwischen den Stromleitern und der Erdung oder der Chassisreferenz für entsprechende Gleichtaktstörungen.
Abhängig von der Schaltungskonfiguration können Widerstandskomponenten zur Kondensatorentladung und Schaltungsdämpfung verwendet werden.
Die kombinierte Schaltung sorgt für die Unterdrückung von Gleichtakt- und Gegentaktstörungen über den angegebenen Frequenzbereich.
Der Filter kann entweder einstufig oder zweistufig aufgebaut sein.
Die einstufige Filterung eignet sich für Anwendungen, bei denen der Störpegel mit einem Filterabschnitt kontrolliert werden kann und der Installationsraum begrenzt ist.
Die zweistufige Filterung sorgt für zusätzliche Dämpfung, wenn das Gerät in einer anspruchsvolleren elektromagnetischen Umgebung betrieben wird.
Die geeignete Konfiguration sollte entsprechend der Ausrüstung, den Interferenzeigenschaften, der erforderlichen Dämpfung und den Installationsbedingungen bestimmt werden.
Die folgenden Spezifikationen gelten für die jeweilige Produktkonfiguration. Verschiedene Filterserien von Dufew Electric können unterschiedliche Spannungs- und Strombereiche haben.
| Parameter | Spezifikation |
|---|---|
| Nennspannung | 250 VAC für die angegebene einphasige Konfiguration |
| Nennstrom | 1A–60A für die angegebene einphasige Konfiguration |
| Betriebsfrequenz | 50Hz / 60Hz / bis zu 500Hz, je nach Konfiguration |
| Filterbereich | 5 kHz–30 MHz |
| Spannungsfestigkeit, Leitung zu Leitung | 1500 VDC / 60 s |
| Spannungsfestigkeit, Leitung zu Erde | 2250 VDC / 60 s* |
| Isolationswiderstand | >100 MΩ bei 1000 VDC |
| Überlastfähigkeit | 1,4 × Nennstrom für 1 Minute, mit mindestens 15 Minuten Abstand zwischen Überlastereignissen |
| Schutzgrad | IP00 / IP20 |
| Isolationsklasse | T40 / F (155°C) |
| Flammhemmende Qualität | UL94V-2 |
| Produktstandard | GB/T 15287/8 |
* Die mitgelieferten technischen Informationen geben auch 2500 VDC / 60 s für die Spannungsfestigkeit zwischen Leitung und Erde an. Der anwendbare Wert sollte anhand der endgültigen Spezifikation für das ausgewählte Modell bestätigt werden.
Eine typische Modellbezeichnung ist: CAF-4 3 1-0010
| Code | Beschreibung |
|---|---|
| CAF | Elektrische Filterserie von Dufew |
| 4 | Spannungsklasse; 2 = 220 V, 4 = 380 V, 6 = 690 V |
| 3 | Phasenkonfiguration; 3 = dreiphasig, 1 = einphasig |
| 1 | Filterkategorie; 1 = Eingangsfilter, 2 = Ausgangsfilter |
| 0010 | Nennstrom; 0010 = 10A |
Vor der Bestellung sollte die Modellbezeichnung anhand der geltenden Produktspezifikation und des Typenschilds überprüft werden.
Die Filterschaltung bekämpft sowohl hochfrequente Störungen im Gleichtakt- als auch im Differenzmodus und ermöglicht so den Einsatz dort, wo verschiedene Arten von leitungsgebundenen elektromagnetischen Störungen vorhanden sein können.
Der Filter kann Störungen reduzieren, die von den angeschlossenen Geräten erzeugt und in das Versorgungsnetz geleitet werden, und gleichzeitig den Eingang externer hochfrequenter Störungen über den Stromanschluss begrenzen.
Der angegebene Filterbereich deckt hochfrequente Störungen ab, die mit Schaltleistungselektronik und anderen elektronischen Geräten verbunden sind.
Die Filterstruktur kann je nach Störpegel und Installationsanforderungen ausgewählt werden.
Die integrierte Bauweise eignet sich für den Einbau in Schaltschränken und Elektrogehäusen, wo der Einbauraum begrenzt ist.
Der Filter ist für einphasige leistungselektronische Geräte konzipiert, bei denen leitungsgebundene elektromagnetische Störungen kontrolliert werden müssen. Es kann in einphasigen Wechselrichtern, Servoantrieben, Schaltnetzteilen, Steuerungen, Stickmaschinen, Graviermaschinen, industriellen Steuerungsgeräten und anderen elektronischen Geräten verwendet werden, die in EMI-empfindlichen Umgebungen installiert sind.
Der Filter kann auch in Elektroinstallationen eingesetzt werden, in denen mehrere elektronische Geräte im selben Stromnetz betrieben werden und leitungsgebundene Störungen den Gerätebetrieb oder die Systemleistung beeinträchtigen können.
Ein Filter kann angebracht sein, wenn bei Geräten störungsbedingte Symptome auftreten, wie zum Beispiel:
- Unerwartete Abschaltungen
- Fehlauslösung oder abnormaler Betrieb
- Kommunikations- oder Steuerungsstörungen
- Übermäßiges elektrisches Rauschen
- Störungen durch Stromleitungen zwischen benachbarten Geräten
Diese Symptome können mehrere Ursachen haben. Bevor Sie einen Filter auswählen, sollte die eigentliche Ursache des Problems ermittelt werden. Ein Filter ersetzt keine Korrekturmaßnahmen bei Überlastung, falscher Erdung, Isolationsfehlern, Gerätefehlern oder anderen zugrunde liegenden elektrischen Problemen.
Bei der Filterauswahl sollten die Versorgungsspannung, der Nennstrom, die Betriebsfrequenz, die einphasige Konfiguration, die erforderliche Filterleistung, die Installationsabmessungen, die Erdungsmethode, die Umgebungstemperatur und der Schutzgrad des Geräts berücksichtigt werden.
Für die angegebene einphasige Konfiguration beträgt die empfohlene Filternennleistung etwa das 1,2- bis 1,5-fache des Nennstroms des Geräts. Bei der endgültigen Auswahl sollten auch der tatsächliche Laststrom, die Überlastbedingungen, die Betriebstemperatur und die Spezifikationen des Herstellers berücksichtigt werden.
Für die Modellauswahl können Kunden das Gerätemodell, die Versorgungsspannung, den Nennstrom, die Betriebsfrequenz, den Schaltplan, die Installationsabmessungen, die Störungssymptome und die Betriebsumgebung angeben.
Für die Unterdrückung hochfrequenter elektromagnetischer Störungen ist die korrekte Installation besonders wichtig.
Überprüfen Sie vor der Installation die Spannung und den Strom des Geräts. Der ausgewählte Filter muss mit der Geräteversorgung und dem Betriebsstrom kompatibel sein.
Überprüfen Sie Gehäuse, Anschlüsse, Befestigungspunkte, Typenschild und Verkabelungsmarkierungen. Installieren Sie kein beschädigtes Gerät.
Installieren Sie den Filter so nah wie möglich am Stromeingang des geschützten Geräts. Für den Schrankeinbau kann der Filter entsprechend den Installationsanforderungen auf einer geeigneten Montagefläche aus Metall montiert werden.
Schließen Sie den Filter gemäß dem geltenden Schaltplan zwischen der eingehenden Stromversorgung und dem Geräteeingang an. Folgen Sie den markierten Ein- und Ausgangsklemmen, bei denen eine definierte Anschlussrichtung vorgegeben ist.
Die Erdungsklemme muss zuverlässig angeschlossen sein.
Bündeln Sie die Eingangs- und Ausgangskabel des Filters nicht zusammen.
Hochfrequente Störungen können zwischen eng verlegten Eingangs- und Ausgangsleitern einkoppeln und den Filterkreis umgehen. Eingangs- und lastseitige Verkabelung sollten daher getrennt verlegt und möglichst weit auseinander gehalten werden.
Der Erdungsleiter sollte kurz sein und eine ausreichend niedrige Impedanz für die Installation haben.
Nach Überprüfung der Verkabelung und Erdung:
1. Bestätigen Sie alle Terminalverbindungen.
2. Überprüfen Sie die Trennung des Eingangs-/Ausgangskabels.
3. Schalten Sie das Gerät ein.
4. Beobachten Sie den Betriebsstatus und die Alarmbedingungen.
5. Überprüfen Sie, ob die ursprüngliche Interferenz verringert wurde.
Bei kompakten einphasigen Geräten kann eine integrierte Filterbaugruppe die Anzahl der für die Installation erforderlichen Komponenten reduzieren.
| Vergleich | Integrierter Einphasenfilter | Separate Filtereinheiten |
|---|---|---|
| Struktur | Eine integrierte Baugruppe | Mehrere unabhängige Baugruppen |
| Installation | Ein Filterinstallationspunkt | Separate Einheiten und Montagepunkte |
| Verdrahtung | Spezielle Filter-Ein- und Ausgangsanschlüsse | Zusätzliche Verbindung und Weiterleitung |
| Schrankraum | Geeignet für kompakte Schaltschränke | Benötigt Platz für jede Einheit |
| Komponentenverwaltung | Eine Produktbaugruppe | Separate Komponenten und Zubehör |
Die tatsächliche EMI-Leistung hängt vom Filterkreis, den elektrischen Bedingungen, der Erdung, der Kabelführung und der Installationsqualität ab. Die integrierte Struktur selbst sollte ohne anwendungsspezifische Testdaten nicht als Garantie für eine überlegene EMI-Dämpfung angesehen werden.
Dufew Electric stellt Leistungselektronikkomponenten her, darunter Widerstände, Bremssysteme, Drosseln, Filter, Transformatoren und kundenspezifische elektrische Komponenten.
Bei Stromversorgungsfiltern kann die Produktion und Inspektion Folgendes umfassen:
Komponenteninspektion → Filtermontage → Elektrische Prüfung → Endkontrolle → Verpackung
Abhängig von der Produktkonfiguration kann die Inspektion Folgendes umfassen:
- Überprüfung der Komponentenspezifikation
- Terminal- und Verbindungsinspektion
- Isolationswiderstandsprüfung
- Prüfung der Spannungsfestigkeit
- Prüfung der elektrischen Leistung
- Maßkontrolle
- Endkontrolle des Produkts
Entsprechend den Produkt- und Projektanforderungen können entsprechende technische Aufzeichnungen und Testdokumentationen bereitgestellt werden.
Dufew Electric verfügt über ISO- und CE-Zertifizierungen, die sein Qualitätsmanagement und seine Produktkonformitätsaktivitäten unterstützen.
Anwendbare Zertifikate und technische Dokumente sollten entsprechend dem ausgewählten Modell, der Produktkonfiguration und dem beabsichtigten Markt bestätigt werden.
Internationale Bestellungen können je nach Produktmenge, Abmessungen, Bestimmungsort und Lieferanforderungen arrangiert werden.
Je nach Bedarf können Seefracht, Luftfracht, Expressversand oder ein vom Kunden benannter Spediteur eingesetzt werden. Die Verpackung wird entsprechend der Produktstruktur und den Transportbedingungen ausgewählt.
Es wird am Stromeingang elektronischer Geräte installiert, um leitungsgebundene elektromagnetische Störungen zu unterdrücken, die über die Stromleitung übertragen werden. Zu den typischen Anwendungen gehören einphasige Wechselrichter, Servoantriebe, Schaltnetzteile und Steuerungen.
Der Filter ist darauf ausgelegt, sowohl Gleichtakt- als auch Differenztakt-Hochfrequenzstörungen zu bekämpfen. Der angegebene Filterbereich beträgt für die entsprechende Konfiguration 5 kHz bis 30 MHz.
Es sollte so nahe wie möglich am Stromeingang des geschützten Geräts installiert werden. Eingangs- und ausgangsseitige Kabel sollten getrennt werden, um elektromagnetische Kopplungen zu reduzieren, die den Filter umgehen könnten.
Ja. Es ist für Anwendungen wie einphasige Wechselrichter, Servoantriebe, Schaltnetzteile, Steuerungen und ähnliche elektronische Geräte vorgesehen, sofern die elektrischen Nennwerte kompatibel sind.
Bei der Auswahl sollten der Nenn- und tatsächliche Betriebsstrom, die Versorgungsspannung, die Betriebsbedingungen und die Filterspezifikation des Geräts berücksichtigt werden. Die mitgelieferte Auswahlhilfe empfiehlt etwa das 1,2- bis 1,5-fache des Nennstroms des Geräts.
Es kann hilfreich sein, wenn diese Symptome durch leitungsgebundene elektromagnetische Störungen oder Störungen in der Stromleitung verursacht oder verschlimmert werden. Wenn der Fehler auf Überlastung, falsche Erdung, Isolationsprobleme oder einen internen Gerätefehler zurückzuführen ist, muss die zugrunde liegende Ursache separat behoben werden.
Elektrische Nennwerte, Filterstruktur, Installationsabmessungen und andere Spezifikationen können entsprechend den Geräte- und Anwendungsanforderungen bewertet werden.
Ja. Oberhalb von 1.000 m kann eine verringerte Wärmeableitung eine Stromreduzierung erforderlich machen. Die mitgelieferten technischen Informationen geben eine maximale Höhe von 2.000 m an und empfehlen eine Stromreduzierung von 15 % über 1.000 m. Die endgültige Anforderung sollte für das ausgewählte Modell bestätigt werden.
Dufew Electric liefert Stromversorgungsfilter für einphasige Wechselrichter, Servoantriebe, Schaltnetzteile, Steuerungen und andere leistungselektronische Geräte. Die Filter verwenden Gleichtakt- und Differenzialmodus-Filterkomponenten, um durch den Stromanschluss geleitete elektromagnetische Störungen zu reduzieren.
Geben Sie für die Produktauswahl die Gerätespannung, den Nennstrom, die Betriebsfrequenz, die Installationsbedingungen und verfügbare Interferenzinformationen zur Konfigurationsüberprüfung an.
