Wir bieten ein umfassendes Portfolio an Widerständen, Bremseinheiten, Drosseln, Leistungsfiltern und Transformatoren mit vollständigen Anpassungsoptionen, um den unterschiedlichen Anwendungsanforderungen gerecht zu werden.

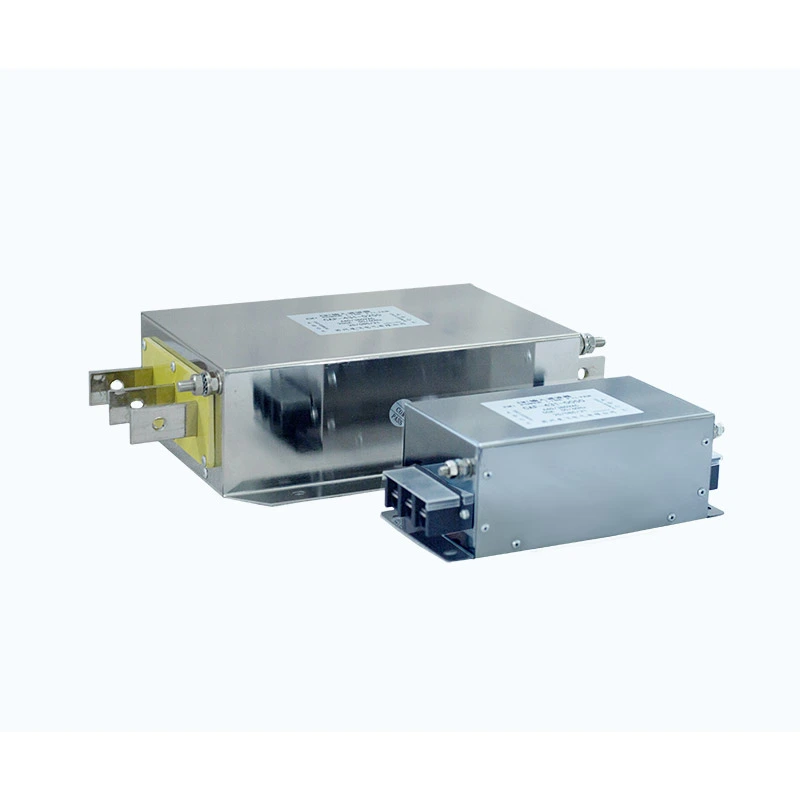

Der Ausgangsfilter wird zwischen den VFD-Ausgangsklemmen und den Motoreingangsklemmen installiert, um die Qualität der an den Motor übertragenen elektrischen Signale zu verbessern.
Durch die Kombination mehrstufiger Filterschaltungen mit optimierten magnetischen Komponenten dämpft es hochfrequente Schaltstörungen, die durch den Betrieb des PWM-Wechselrichters entstehen, und reduziert die elektrische Belastung an Motorklemmen.
Das Design trägt dazu bei, Folgendes zu minimieren:
- Hochfrequente harmonische Komponenten
- Spannungsspitzenimpulse durch schnelles Schalten
- du/dt-Beanspruchung der Motorisolation
- Elektromagnetische Störungen durch Motorkabel
Das Isolationssystem bietet:
- Leitung-zu-Leitung: 1500 VDC / 60 S
- Leitung-zu-Erde: 2500 VDC / 60 s
Mit einem Isolationswiderstand über 100 MΩ, einer Überlastfähigkeit des 1,4-fachen Nennstroms für 1 Minute und der Unterstützung von Motorkabelentfernungen bis zu 400 m mit abgeschirmten Kabeln eignen sich Dufew-Lösungen für anspruchsvolle industrielle Antriebssysteme.
| Parameter | Spezifikation |
|---|---|
| Nennspannung | 220VAC / 380VAC / 690VAC / 1140VAC |
| Betriebsfrequenz | 50Hz / 60Hz / Bis zu 500Hz |
| Nennstrom | 5A - 1600A |
| Spannungsfestigkeit | Leitung-zu-Leitung: 1500 VDC (60S); Leitung-zu-Erde: 2500 VDC (60 S) |
| Isolationswiderstand | ≥100 MΩ (1000 VDC) |
| Überlastfähigkeit | 1,4-facher Nennstrom für 1 Minute (Intervall ≥15 Minuten) |
| Maximale Kabellänge | Abgeschirmtes Kabel: 400 m; Ungeschirmtes Kabel: 300 m |
| Schutzgrad | IP00 / IP20 |
| Isolationsklasse | T40 / Klasse F (155℃) |
| Flammhemmende Qualität | UL94V-2 |
| Produktstandard | GB/T15287/8 |
CAF-4 3 2-0600
| Code | Beschreibung |
|---|---|
| CAF | Elektrische Filterserie von Dufew |
| 4 | Spannungsniveau (2 = 220 V, 4 = 380 V, 6 = 690 V) |
| 3 | Phasennummer (3 = dreiphasig, 1 = einphasig) |
| 2 | Filtertyp (1 = Eingangsfilter, 2 = Ausgangsfilter) |
| 0600 | Nennstrom (0600 = 600 A) |
Lange Motorkabel können zu verteilter Kapazität führen, die den Ladestrom erhöhen und hochfrequente Störungen verursachen kann. Das optimierte Magnetkreisdesign trägt dazu bei, die Auswirkungen der Kabelkapazität zu reduzieren, die Stabilität der Ausgangswellenform zu verbessern und Hochfrequenzstrahlung zu reduzieren, wodurch sich der Filter für entfernte Motorinstallationen eignet. Es unterstützt geschirmte Kabel bis zu 400 m und ungeschirmte Kabel bis zu 300 m.
Der PWM-Schaltbetrieb kann zu einem schnellen Spannungsanstieg und einer Hochfrequenzbelastung der Motorwicklungen führen. Der Ausgangsfilter trägt dazu bei, du/dt-Auswirkungen und Spannungsspitzenbelastungen zu reduzieren, die durch Schaltimpulse verursachte Alterung der Isolierung zu begrenzen und die Betriebszuverlässigkeit des Motors insgesamt zu verbessern.
Die mehrstufige Filterstruktur hilft, hochfrequentes Schaltrauschen sowie Gleichtakt- und Gegentaktstörungen zu unterdrücken. Dies kann die EMV-Leistung verbessern und Störungen in Systemen reduzieren, die mit empfindlichen Steuerungs- und Überwachungsgeräten ausgestattet sind.
Das Filterdesign zielt hauptsächlich auf hochfrequente Komponenten ab und behält gleichzeitig die Grundfrequenzenergie bei, die für den normalen Motorbetrieb erforderlich ist. Dies trägt dazu bei, ein stabiles Motordrehmoment aufrechtzuerhalten, zusätzliche Verluste zu minimieren und einen zuverlässigen Dauerbetrieb zu unterstützen.
Das kompakte Design unterstützt sowohl die vertikale als auch die horizontale Installation und kann verschiedene Schranklayouts aufnehmen. Es sind auch kundenspezifische Spannungs- und Stromwerte verfügbar, um spezifische Industrieanwendungen und OEM-Projektanforderungen zu erfüllen.
Der Dufew-Ausgangsfilter eignet sich für Anwendungen, bei denen die Motorkabellänge 50 Meter überschreitet, sowie für hochpräzise Servobearbeitungsgeräte, Synchronantriebssysteme mit mehreren Motoren und Produktionslinien, die mit empfindlichen Inspektionsgeräten ausgestattet sind. Es eignet sich auch für Kräne und Spritzgießanlagen, die häufiges Beschleunigen und Bremsen erfordern.
Zu den typischen Anwendungen gehören Industrieautomation, CNC-Maschinen, Aufzüge, Hafenausrüstung, Textilmaschinen, Spritzgussmaschinen und Prüfsysteme.
| Vergleichsdimension | Professioneller Dufew-Ausgabefilter | Standard-Ausgabefilterlösung |
|---|---|---|
| Filterstruktur | Mehrstufiges Filterdesign für PWM-Schaltstörungen | Einfache Filterstruktur mit begrenzter Frequenzdämpfung |
| Hauptanwendung | Motorseitige Oberschwingungsunterdrückung und du/dt-Stressreduzierung | Grundlegende Verbesserung der Ausgangswellenform |
| Lange Kabelfähigkeit | Unterstützt Langstrecken-Motorkabelanwendungen mit bis zu 400 m abgeschirmtem Kabel | Bei längerer Kabelentfernung kann die Leistung abnehmen |
| Motorschutz | Hilft, die durch Schaltspannungsimpulse verursachte Isolationsbelastung zu reduzieren | Eingeschränkter Schutz vor hochfrequenter Belastung |
| Systemintegration | Geeignet für Präzisions- und Industrieantriebssysteme | Wird hauptsächlich für allgemeine Anwendungen verwendet |
Dufew Electric ist auf industrielle Leistungselektronikkomponenten spezialisiert, darunter Filter, Drosseln, Bremswiderstände und maßgeschneiderte elektrische Lösungen.
Mit seiner technischen Erfahrung in magnetischen Komponenten und Antriebssystemanwendungen bietet Dufew maßgeschneiderte Lösungen für verschiedene Spannungsniveaus, Strombereiche und Installationsanforderungen.
Die Fertigungskapazitäten von Dufew umfassen die Verarbeitung magnetischer Komponenten, Präzisionswicklung, Isolationsbehandlung, Überprüfung elektrischer Parameter und Leistungstests und gewährleisten so eine gleichbleibende Produktionsqualität und zuverlässige Produktleistung.
Die Qualitätskontrolle umfasst Isolationswiderstand, dielektrische Beständigkeit, Temperaturanstieg, elektrische Leistung und Prüfungen des Aussehens. Jede Stufe ist darauf ausgelegt, die elektrische Sicherheit, Betriebsstabilität und Gesamtqualität der fertigen Produkte zu überprüfen.
Dufew unterstützt OEM-Fertigung, kundenspezifische Designs, technische Dokumentation und anwendungstechnische Unterstützung, um unterschiedlichen industriellen Anforderungen gerecht zu werden. Die Qualitätsdokumentation umfasst die ISO-Qualitätsmanagementzertifizierung, die CE-Zertifizierung und Produkttestberichte.
Dufew verwendet Exportstandardverpackungen, um den sicheren Transport industrieller Elektrokomponenten zu gewährleisten.
Zu den Verpackungslösungen gehören:
- Feuchtigkeitsbeständiger Schutz
- Stoßsichere Befestigung
- Verstärkte Holzgehäuse für große Modelle
- Produktidentifikationsetiketten
- Technische Unterlagen
Jedes Produkt wird vor dem Versand geprüft, um sicherzustellen, dass es den Kundenanforderungen entspricht.
Ein Ausgangsfilter zielt hauptsächlich auf hochfrequente Schaltkomponenten, PWM-Störungen und elektromagnetische Störungen auf der Motorseite ab. Eine Ausgangsdrossel reduziert vor allem die Spannungsanstiegsrate, begrenzt die Stromauswirkungen und verbessert die Bedingungen der Ausgangswellenform.
Für anspruchsvolle Anwendungen hängt die geeignete Lösung von der Kabellänge, dem Motortyp und den EMV-Anforderungen ab.
Ja. Durch die Reduzierung hochfrequenter Komponenten, die durch das Schalten des Wechselrichters erzeugt werden, kann es dazu beitragen, elektromagnetische Vibrationen zu verringern und die Betriebsbedingungen des Motors zu verbessern.
Lange Kabel erhöhen die verteilte Kapazität und können hochfrequente Störungen verstärken. Eine ordnungsgemäße Filterung trägt dazu bei, kabelbedingte elektrische Belastungen zu reduzieren und die Systemstabilität zu verbessern.
Ja. Dufew bietet maßgeschneiderte Lösungen, einschließlich Nennspannung, Stromkapazität, Filtereigenschaften, Abmessungen und Installationsstruktur entsprechend den Kundenanforderungen.
