Wir bieten ein umfassendes Portfolio an Widerständen, Bremseinheiten, Drosseln, Leistungsfiltern und Transformatoren mit vollständigen Anpassungsoptionen, um den unterschiedlichen Anwendungsanforderungen gerecht zu werden.

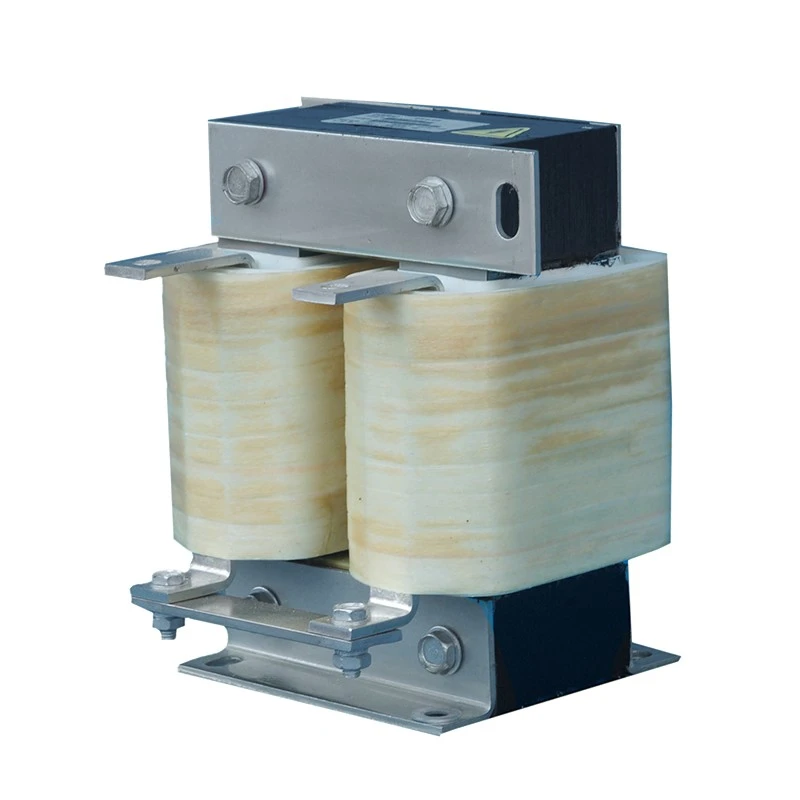

Der VFD-Zwischenkreisreaktor ist im Zwischenkreis des DC-Busses zwischen der Gleichrichterbrücke und der Wechselrichterstufe eines VFD-Systems in Reihe geschaltet.
Bei der Umwandlung von Wechselstrom in Gleichstrom können der Betrieb des Gleichrichters und Lastschwankungen zu Stromwelligkeiten und elektrischen Schwankungen im Gleichstrombus führen. Der Reaktor nutzt induktive Energiespeichereigenschaften, um Stromänderungen zu glätten, einen kontinuierlichen Gleichstromfluss aufrechtzuerhalten und die Stabilität der Wechselrichter-Stromversorgung zu verbessern.
Im Gegensatz zu Standard-Wechselstromreaktoren sind DC-Link-Reaktoren für den Betrieb unter kontinuierlichen Gleichstrombedingungen ausgelegt. Dufew verwendet eine vor Gleichstromvorspannung resistente, segmentierte Luftspalt-Magnetstruktur, um eine stabile Induktivität aufrechtzuerhalten und das Risiko einer magnetischen Sättigung zu verringern.
Der Reaktor verfügt über:
- Verlustarmer kaltgewalzter Siliziumstahlkern für reduzierten magnetischen Verlust
- Segmentierte Luftspaltstruktur für stabilen Gleichstrombetrieb
- Isoliersystem der Klasse F für Zuverlässigkeit bei hohen Temperaturen
- Vakuumimprägnierverfahren für mechanische Festigkeit und Feuchtigkeitsbeständigkeit
- Wicklungsoptionen aus Kupfer oder Aluminium für unterschiedliche Stromanforderungen
Aufgrund dieser Konstruktionsmerkmale eignen sich Dufew-Zwischenkreisreaktoren für VFD-Systeme, die eine stabile DC-Busleistung, eine lange Lebensdauer und einen zuverlässigen Betrieb erfordern.
Die Gleichrichterstufe erzeugt naturgemäß Welligkeitskomponenten im Gleichstrom. Eine Zwischenkreisdrossel glättet die Stromwellenform, reduziert die Stromwelligkeit und trägt zur Aufrechterhaltung einer kontinuierlichen Stromleitung bei, wodurch ein stabilerer Eingang zum Wechselrichter bereitgestellt wird. Dadurch werden Schwankungen in der Gleichstromversorgung reduziert und ein gleichmäßiger Motorbetrieb unterstützt.
Übermäßiger Rippelstrom kann die Erwärmung des Kondensators verstärken und die Alterung der Komponenten beschleunigen. Durch die Reduzierung der Ladebelastung und der thermischen Belastung der DC-Bus-Komponenten kann die Drossel dazu beitragen, die Lebensdauer des Kondensators zu verlängern, die Gesamtzuverlässigkeit der Komponenten zu verbessern und den Wartungsaufwand zu reduzieren.
Industrieanlagen sind häufig häufigen Beschleunigungs- und Bremsvorgängen sowie Lastwechseln ausgesetzt. Die Drossel trägt dazu bei, einen stabilen Wechselrichterbetrieb aufrechtzuerhalten und die elektrischen Auswirkungen schneller Lastschwankungen zu reduzieren, während sie gleichzeitig den zuverlässigen Betrieb von Leistungshalbleiterbauelementen unterstützt.
Durch die Verbesserung der DC-Bus-Eigenschaften und die Reduzierung der Stromverzerrung trägt die Drossel dazu bei, die Leistungsnutzung zu optimieren und den Einfluss von Oberschwingungen zu begrenzen. Dadurch eignet es sich für industrielle Hochleistungsantriebssysteme, bei denen eine stabile elektrische Leistung erforderlich ist.
Kontinuierlicher Gleichstrom kann eine magnetische Vorspannung erzeugen und das Risiko einer Kernsättigung bei herkömmlichen Reaktorkonstruktionen erhöhen. Die segmentierte Luftspalttechnologie von Dufew sorgt für eine stabilere Induktivität und eine verbesserte magnetische Linearität und trägt dazu bei, das Sättigungsrisiko zu reduzieren und einen zuverlässigen Betrieb unter kontinuierlichen Gleichstrombedingungen aufrechtzuerhalten.
Der Wicklungsaufbau ist für den Hochstrom-Gleichstrombetrieb ausgelegt und kann je nach Anwendungsanforderung Kupfer- oder Aluminiumleiter verwenden. Ein geringer Widerstandsverlust und ein kontrollierter Temperaturanstieg tragen zu einer stabilen Langzeitleistung bei. Bei Hochstrommodellen können auch Folienwickelstrukturen eingesetzt werden, um die Wärmeableitung bei gleichzeitig kompaktem Einbaudesign zu verbessern.
Der Vakuumimprägnierungsprozess stärkt das Isolationssystem und verbessert die mechanische Stabilität, Feuchtigkeitsbeständigkeit und Vibrationsbeständigkeit. Diese Behandlung trägt dazu bei, die zuverlässige elektrische und mechanische Leistung im langfristigen Industriebetrieb aufrechtzuerhalten.
DC-Link-Reaktor-Lösungen von Dufew werden häufig in industriellen Stromumwandlungs- und Motorantriebssystemen eingesetzt.
| Anwendung | Hauptanforderung |
|---|---|
| Antriebssysteme mit variabler Frequenz | Reduzieren Sie die Gleichstromwelligkeit und verbessern Sie die Zuverlässigkeit des Antriebs |
| Servoantriebssysteme | Verbessern Sie die Stabilität des DC-Busses während des dynamischen Betriebs |
| Aufzüge | Unterstützen Sie häufige Beschleunigungs- und Bremszyklen |
| Hafenkräne und Hebezeuge | Verbessern Sie die Zuverlässigkeit unter Hochlastbedingungen |
| Walzwerke | Reduzieren Sie die elektrische Belastung im Dauerbetrieb |
| Spritzgießmaschinen | Verbessern Sie die Stabilität des Motorantriebs |
| Drahtziehmaschinen | Sorgen Sie für eine reibungslose Kraftübertragung |
| Textilmaschinen | Unterstützen Sie einen stabilen Langzeitbetrieb |
| Testsysteme | Verbessern Sie die elektrische Konsistenz |
Ein Zwischenkreisreaktor wird empfohlen, wenn beim VFD-System Folgendes auftritt:
| Systemzustand | Empfohlener Zweck |
|---|---|
| Häufige Gleichstromschwankungen | Reduzieren Sie den Rippelstrom |
| Spannungsquellen-VFD mit Kondensatorfilterung | Schützen Sie die Kondensatoren des DC-Busses |
| Transformatorversorgung mit großer Kapazität | Verbessern Sie die Stromstabilität |
| Dreiphasiges Spannungsungleichgewicht | Reduzieren Sie elektrischen Stress |
| Häufiges Beschleunigen und Abbremsen | Verbessern Sie die Zuverlässigkeit des Wechselrichters |
| Hohe Anforderungen an die Stromqualität | Reduzieren Sie harmonische Auswirkungen |
Beispiel: CDL-600-0600-EIDA
| Code | Beschreibung |
|---|---|
| CDL | DC-Link-Reaktor-Serie |
| 600 | Spannungsniveau (600 = 690 VDC) |
| 0600 | Nennstrom (0600 = 600 A, 2500 = 2500 A) |
| EI | Kernstruktur (EI = Dreiphasenkern, UI = Einphasenkern) |
| D | Installationsstruktur (D = Vertikale Installation, W = Horizontale Installation) |
| A | Wicklungsmaterial (A = Aluminium, C = Kupfer) |
| Parameter | Spezifikation |
|---|---|
| Produkttyp | VFD-Zwischenkreisreaktor |
| Einbaulage | DC-Bus-Schaltung zwischen Gleichrichter und Wechselrichter |
| Nennspannung | 220VAC / 380VAC / 690VAC / 1140VAC |
| Betriebsfrequenz | 50Hz / 60Hz / Angepasst bis 500Hz |
| Nennstrom | 5A - 3800A |
| Spannungsabfall | 0,5 % / 1 % / 2 % / 4 % |
| Überlastfähigkeit | 1,5-facher Nennstrom für 60 Sekunden, Intervall 1 Stunde |
| Spannungsfestigkeit | 3000VAC / 50Hz / 5mA / 1Min |
| Isolationswiderstand | ≥100 MΩ bei 1000 VDC |
| Schutzgrad | IP00 / IP20 |
| Isolationsklasse | Klasse F (155℃) |
| Flammhemmende Qualität | UL94V-2 |
| Geräuschpegel | ≤65 dB (getestet bei 1 Meter horizontalem Abstand) |
| Lebensdauer | ≥15 Jahre |
| Anwendbare Standards | IEC289:1987 / GB10229-88 / JB9644-1999 |
Dufew Electric ist auf kundenspezifische Leistungselektronikkomponenten spezialisiert, darunter Zwischenkreisdrosseln, Wechselstromdrosseln, Bremswiderstände, Transformatoren und zugehörige elektrische Lösungen.
Mit professionellen technischen Fähigkeiten und kontrollierten Herstellungsprozessen bietet Dufew zuverlässige Reaktorlösungen für VFD-Systeme, industrielle Automatisierung und Energieumwandlungsanwendungen.
Die Dufew-Produktion umfasst:
- Präzise Verarbeitung des Siliziumstahlkerns
- Herstellung segmentierter Luftspalt-Magnetstrukturen
- Herstellung von Kupfer- und Aluminiumwicklungen
- Vakuumimprägnierungsbehandlung
- Hochtemperatur-Härtungsprozess
- Prüfung der elektrischen Leistung
Jeder Reaktor durchläuft strenge Inspektionsverfahren, darunter:
| Inspektionsgegenstand | Zweck |
|---|---|
| Prüfung des Isolationswiderstands | Überprüfen Sie die Zuverlässigkeit der Isolierung |
| Prüfung der dielektrischen Beständigkeit | Bestätigen Sie die elektrische Sicherheitsleistung |
| Induktivitätsprüfung | Stellen Sie die erforderlichen Reaktoreigenschaften sicher |
| Prüfung des Temperaturanstiegs | Überprüfen Sie die thermische Leistung |
| Geräuschtest | Kontrollieren Sie den Betriebsgeräuschpegel |
| Aussehenskontrolle | Bestätigen Sie die Fertigungsqualität |
Dufew bietet maßgeschneiderte Lösungen basierend auf Nennspannung, Strombereich, Induktivität, Spannungsabfall, Installationsstruktur, Schrankraum und Anforderungen an das Wickelmaterial. Das Design kann an unterschiedliche elektrische und mechanische Bedingungen angepasst werden, um eine ordnungsgemäße Integration in das Antriebssystem des Kunden zu gewährleisten.
Die Dienstleistungen umfassen OEM-Fertigung, kundenspezifisches Reaktordesign, technische Dokumentation und anwendungstechnische Unterstützung und unterstützen Kunden dabei, spezifische Projektanforderungen von der Produktauswahl bis zur Systemintegration zu erfüllen.
Dufew-Produkte werden nach anerkannten Industriestandards und Qualitätsanforderungen hergestellt.
Zu den anwendbaren Standards gehören:
| Standard | Beschreibung |
|---|---|
| ISO 9001 | Qualitätsmanagementsystem |
| IEC289:1987 | Reaktorstandard |
| GB10229-88 | Reaktorstandard (entspricht IEC289:1987) |
| JB9644-1999 | Reaktor für elektrische Halbleiterantriebe |
| CE | Anforderungen an die Produktkonformität |
Dufew bietet Verpackungslösungen nach Exportstandard, um einen sicheren Transport und eine zuverlässige Produktleistung zu gewährleisten.
- Feuchtigkeitsbeständiger Schutz
- Stoßfeste Befestigungsstruktur
- Verstärkte Exportholzkisten für große Reaktoren
- Produktetiketten und technische Dokumente
- Aufzeichnungen über die Inspektion vor dem Versand
Jede Einheit wird vor der Auslieferung überprüft, um sicherzustellen, dass die elektrischen Parameter und mechanischen Anforderungen den Kundenspezifikationen entsprechen.
Dufew unterstützt:
- Serienfertigung
- OEM-Projekte
- Internationaler Versand
- Maßgeschneiderte Verpackungsanforderungen
| Vergleichsdimension | VFD-Zwischenkreisreaktor | Standard-Dreiphasen-Wechselstromreaktor |
|---|---|---|
| Einbaulage | Wird im DC-Busabschnitt zwischen Gleichrichter und Wechselrichter installiert | Installiert auf der AC-Eingangsseite oder AC-Ausgangsseite von VFD-Systemen |
| Magnetisches Kerndesign | Segmentierter Luftspaltkern für Gleichstrom mit AC-Welligkeitskomponenten | Konventioneller Magnetkern, ausgelegt für symmetrischen Wechselstrom-Magnetfluss |
| Hauptfunktion | Glätten Sie die Welligkeit des Gleichstroms, verbessern Sie die Stabilität des Gleichstrombusses und reduzieren Sie die Belastung der Gleichstromkomponenten | Reduzieren Sie AC-Oberschwingungen, begrenzen Sie Stoßströme und verbessern Sie die Qualität der AC-Wellenform |
| Betriebszustand | Funktioniert unter DC-Vorspannungsbedingungen und erfordert ein sättigungsbeständiges Design | Funktioniert unter magnetischen Wechselstrombedingungen |
| Typischer Anwendungswert | Schützt Gleichstromkondensatoren und verbessert die Betriebsstabilität des Wechselrichters | Verbessert die wechselstromseitige Stromqualität und den motorseitigen Schutz |
Im DC-Buskreis ist eine Zwischenkreisdrossel installiert, um Stromschwankungen zu glätten und die Welligkeitsbelastung der Gleichstromkomponenten zu reduzieren. Auf der Wechselstromseite ist ein Wechselstromreaktor installiert, um Eingangsoberschwingungen oder elektrische Ausgangsbelastungen zu kontrollieren. Ihre Einbaulagen und Designanforderungen sind unterschiedlich.
Es wird für VFD-Systeme mit großer Nennleistung, erheblicher Gleichstromwelligkeit, häufigen Lastwechseln oder Anwendungen empfohlen, die eine verbesserte DC-Busstabilität erfordern.
Durch die Begrenzung der Stromwelligkeit und die Reduzierung der Ladestromschwankungen verringert die Drossel die thermische und elektrische Belastung der Gleichstromkondensatoren und trägt so zur Verbesserung ihrer Zuverlässigkeit und Lebensdauer bei.
Ja. Dufew unterstützt die Anpassung von Nennspannung, Stromkapazität, Induktivitätswert, Spannungsabfall, Wicklungsmaterial, Abmessungen und Installationskonfiguration entsprechend den Projektanforderungen.
Dufew Electric bietet maßgeschneiderte DC-Link-Reaktorlösungen für industrielle VFD-Systeme, Leistungsumwandlungsgeräte und Automatisierungsanwendungen.
Mit professionellen technischen Fähigkeiten, fortschrittlichen Herstellungsprozessen und strenger Qualitätskontrolle hilft Dufew seinen Kunden, die Stabilität des Gleichstrombusses zu verbessern, elektrische Belastungen zu reduzieren und einen zuverlässigen Langzeitbetrieb zu erreichen.
Kontaktieren Sie Dufew Electric für individuelles Reaktordesign, OEM-Zusammenarbeit und Projektunterstützung.
