Wir bieten ein umfassendes Portfolio an Widerständen, Bremseinheiten, Drosseln, Leistungsfiltern und Transformatoren mit vollständigen Anpassungsoptionen, um den unterschiedlichen Anwendungsanforderungen gerecht zu werden.
In Hochleistungs-VFD- und Leistungsumwandlungssystemen wandelt die Gleichrichterstufe Wechselstrom in Gleichstrom um, bevor sie den Wechselrichterabschnitt versorgt. Während dieses Umwandlungsprozesses kann der DC-Busstrom Welligkeitskomponenten enthalten, die durch Gleichrichtungseigenschaften, Lastschwankungen und regenerativen Betrieb verursacht werden.

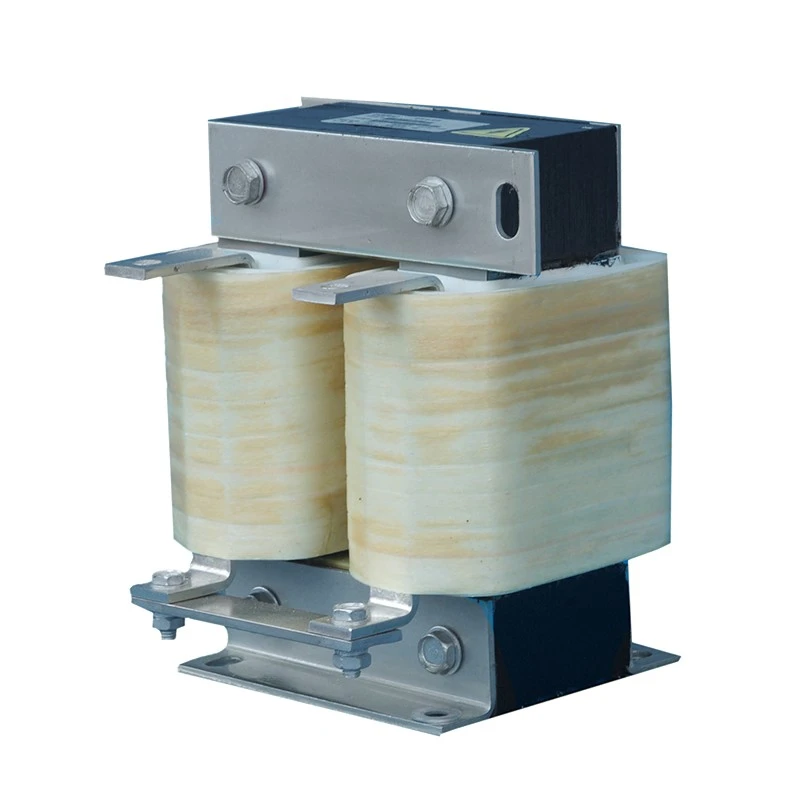

Der Dufew Electric DC Link Reactor wird in Reihe zwischen den Gleichrichter- und Wechselrichterabschnitten des DC-Buskreises installiert. Durch die Bereitstellung einer induktiven Energiespeicherung werden Stromschwankungen geglättet, ein kontinuierlicher Gleichstromfluss aufrechterhalten und die elektrische Belastung von Gleichstromkondensatoren und Leistungshalbleiterbauelementen verringert.
Im Gegensatz zu herkömmlichen Wechselstromdrosseln ist sie speziell für den kontinuierlichen Gleichstrombetrieb ausgelegt. Die segmentierte Luftspalt-Magnetstruktur verbessert den DC-Vorspannungswiderstand, verringert das Risiko einer magnetischen Sättigung und sorgt für eine stabile Induktivitätsleistung während des langfristigen Industriebetriebs.
Dufew verwendet verlustarme kaltgewalzte Siliziumstahlkerne, Isolationssysteme der Klasse F, Präzisionswickelprozesse und Vakuumimprägniertechnologie, um zuverlässige thermische Leistung, Isolationsfestigkeit und mechanische Stabilität zu erreichen.
Bei der AC-DC-Umwandlung können Spannungsschwankungen von der Gleichrichterstufe zu Welligkeitsströmen im DC-Bus führen. Die Drossel glättet die Wellenform des Gleichstroms, reduziert Welligkeitskomponenten, verbessert die Eingangsstabilität des Wechselrichters und trägt gleichzeitig dazu bei, die Belastung der DC-Bus-Kondensatoren zu reduzieren. Dies ist insbesondere für Antriebssysteme mit hoher Leistung von Vorteil, die eine stabile Gleichstrom-Energieversorgung benötigen.
Bei Anwendungen mit schwankenden Lasten oder instabilen Strombedingungen kann eine übermäßige Strompulsation den Betrieb des Wechselrichters beeinträchtigen. Durch die Reduzierung der Stromunterbrechung und die Aufrechterhaltung eines kontinuierlicheren Gleichrichterstroms unterstützt die Drossel eine stabile Umschaltung des Wechselrichters und trägt dazu bei, abnormale Betriebsbedingungen während des dynamischen Betriebs zu reduzieren.
Ein hoher Welligkeitsstrom kann die Alterung des Gleichstromkondensators beschleunigen und die thermische Belastung der Leistungskomponenten erhöhen. Das optimierte Design begrenzt die Strompulsation und reduziert die Welligkeitsbelastung der Kondensatoren, was dazu beiträgt, die Zuverlässigkeit der DC-Bus-Komponenten zu verbessern und die Lebensdauer des gesamten Antriebssystems zu verlängern.
Durch die Glättung der Gleichstromeigenschaften kann die Drossel die elektrische Leistung des Wandlersystems verbessern. Eine geringere Stromverzerrung trägt zu einer besseren Energienutzung und einer verbesserten Kompatibilität mit elektrischen Hochleistungssystemen bei.
Kontinuierlicher Gleichstrom erzeugt ein unidirektionales Magnetfeld, das dazu führen kann, dass sich herkömmliche Magnetkerne der Sättigung nähern. Dufew verwendet eine segmentierte Luftspaltkernstruktur, um das Risiko einer DC-Sättigung zu reduzieren und gleichzeitig eine stabile Induktivität und eine effektive Stromglättungsleistung aufrechtzuerhalten. Dieses Design unterstützt einen zuverlässigen Betrieb unter kontinuierlicher Gleichstromlast.
Die Wicklungsstruktur ist für den Hochstrom-Gleichstrombetrieb optimiert und trägt dazu bei, Gleichstromwiderstandsverluste und Temperaturanstiege zu reduzieren und gleichzeitig eine stabile elektrische Leistung und ein effizientes Wärmemanagement aufrechtzuerhalten. Für Hochstromanwendungen können auch Folienwickelstrukturen vorgesehen werden, um die Gesamtgröße zu reduzieren und die Wärmeableitung zu verbessern.
Der Vakuumimprägnierungsprozess stärkt das Isolationssystem und verbessert die Feuchtigkeitsbeständigkeit, mechanische Festigkeit und Vibrationsbeständigkeit. In Kombination mit dem optimierten Strukturdesign unterstützt es einen zuverlässigen Langzeitbetrieb und sorgt gleichzeitig für niedrige elektromagnetische Vibrationen und Geräuschpegel von ≤65 dB unter Standardtestbedingungen.
| Anwendung | Hauptvorteil |
|---|---|
| Frequenzumrichter | Verbessern Sie die Stabilität des DC-Busses |
| Servoantriebssysteme | Reduzieren Sie die Auswirkungen des Welligkeitsstroms |
| Aufzüge | Verbessern Sie die Zuverlässigkeit des Laufwerks |
| Hafenkräne | Unterstützen Sie häufige Lastwechsel |
| Walzwerke | Verbessern Sie die Stabilität des Hochleistungsbetriebs |
| Spritzgießmaschinen | Sorgen Sie für eine stabile Stromumwandlung |
| Industrielle Prüfgeräte | Verbessern Sie die elektrische Konsistenz |
| Automatisierungssysteme | DC-Bus-Komponenten schützen |
Eine Zwischenkreisdrossel wird empfohlen, wenn:
| Bewerbungsbedingung | Erwarteter Nutzen |
|---|---|
| Hochleistungs-VFD-Systeme | Reduzieren Sie Schwankungen im DC-Bus |
| Große DC-Kondensatorbänke | Geringere Welligkeitsstrombelastung |
| Häufiges Beschleunigen/Verzögern | Verbessern Sie die Betriebsstabilität |
| Schwere Industrielasten | Reduzieren Sie die elektrische Belastung der Komponenten |
| Regenerative Anwendungen | Verbessern Sie die Leistung des Gleichstromkreises |
| Langer Dauerbetrieb | Verbessern Sie die Systemzuverlässigkeit |
| Parameter | Spezifikation |
|---|---|
| Produkttyp | Zwischenkreisdrossel / Zwischenkreisdrossel |
| Einbaulage | DC-Bus zwischen Gleichrichter und Wechselrichter |
| Nennspannung | 220VAC / 380VAC / 690VAC / 1140VAC |
| Nennstrom | 5A – 3800A |
| Spannungsabfall | 0,5 % / 1 % / 2 % / 4 % |
| Frequenzbereich | 50Hz / 60Hz / Angepasst bis 500Hz |
| Induktivität | Angepasst an die Systemanforderungen |
| Überlastfähigkeit | 1,5-facher Nennstrom für 60 Sekunden |
| Spannungsfestigkeit | 3000VAC / 50Hz / 5mA / 1Min |
| Isolationswiderstand | ≥100 MΩ (1000 VDC) |
| Schutzgrad | IP00 / IP20 |
| Isolationsklasse | Klasse F (155℃) |
| Flammhemmende Qualität | UL94V-2 |
| Geräuschpegel | ≤65dB |
| Lebensdauer | ≥15 Jahre |
| Standards | IEC289 / GB10229 / JB9644 |
Beispiel: CDL-600-0600-EIDA
| Code | Beschreibung |
|---|---|
| CDL | DC-Reaktorserie |
| 600 | Spannungspegel |
| 0600 | Nennstrom 600A |
| EI | Kernstruktur |
| D/W | Installationsstruktur |
| Klimaanlage | Wickelmaterial |
| Vergleich | Zwischenkreisreaktor | AC-Reaktor |
|---|---|---|
| Einbaulage | DC-Bus zwischen Gleichrichter und Wechselrichter | AC-Eingangs- oder Motorausgangsseite |
| Hauptfunktion | Gleichstrom glätten und Welligkeit reduzieren | Reduzieren Sie Wechselstromoberschwingungen und Spannungsbelastungen |
| Magnetisches Design | DC-vorspannungsresistente Luftspaltstruktur | Wechselndes Magnetflussdesign |
| Hauptanwendung | DC-Bus-Stabilisierung | Netzqualität und Motorschutz |
Dufew Electric ist auf die Herstellung von Leistungselektronikkomponenten spezialisiert, darunter Drosseln, Bremswiderstände, Transformatoren und kundenspezifische elektrische Lösungen.
Der Herstellungsprozess von Dufew umfasst die Magnetkernverarbeitung, Präzisionswicklung, Vakuumimprägnierung, Hochtemperaturhärtung und elektrische Leistungsprüfung. Jede Stufe wird kontrolliert, um gleichbleibende elektrische Eigenschaften und eine zuverlässige Produktqualität aufrechtzuerhalten.
Die Qualitätsprüfung umfasst Isolationswiderstand, Spannungsfestigkeit, Induktivität, Temperaturanstieg und Aussehen. Diese Tests überprüfen die elektrische Leistung, die Isolationszuverlässigkeit, die thermischen Eigenschaften und die allgemeine Fertigungsqualität des Reaktors.
Für unterschiedliche Projektanforderungen bietet Dufew OEM-Fertigung und kundenspezifisches Elektrodesign sowie technische Beratung und Unterstützung bei der technischen Dokumentation. Dadurch kann das Produkt an spezifische elektrische Parameter, Installationsbedingungen und Systemanwendungen angepasst werden.
Eine Zwischenkreisdrossel wird im Gleichstrombuskreis zwischen den Gleichrichter- und Wechselrichterabschnitten eines Frequenzumrichters oder Leistungsumwandlungssystems installiert. Es trägt dazu bei, Gleichstromschwankungen auszugleichen, Welligkeitskomponenten zu reduzieren und die Stabilität des Gleichstrombusses zu verbessern.
Der Hauptunterschied besteht in der Anwendungsschaltung. Eine Wechselstromdrossel wird in Wechselstromkreisen verwendet, um Oberschwingungen zu reduzieren, Stromauswirkungen zu begrenzen und die Stromqualität zu verbessern. Dieses Produkt wurde für DC-Bus-Anwendungen entwickelt, um Stromwelligkeiten zu glätten und DC-seitige Komponenten zu schützen.
Kontinuierlicher Gleichstrom kann eine magnetische Vorspannung im Kern erzeugen. Die segmentierte Luftspaltstruktur hilft, magnetische Sättigung zu verhindern, eine stabile Induktivität aufrechtzuerhalten und einen zuverlässigen Betrieb unter Gleichstrombedingungen sicherzustellen.
Ja. Dufew bietet maßgeschneiderte Lösungen, einschließlich Nennspannung, Stromkapazität, Induktivitätswert, Wicklungsmaterial, Installationsstruktur und mechanische Abmessungen entsprechend unterschiedlicher Systemanforderungen.
