In industriellen Antriebssystemen werden Zwischenkreisdrosseln üblicherweise im Gleichstromzwischenkreis installiert, um Stromschwankungen zu reduzieren, die durch Gleichrichtung und Laständerungen verursacht werden. Allerdings können herkömmliche vertikale Reaktorstrukturen in kompakten Schränken, in denen der vertikale Platz begrenzt ist, zu Installationsproblemen führen.

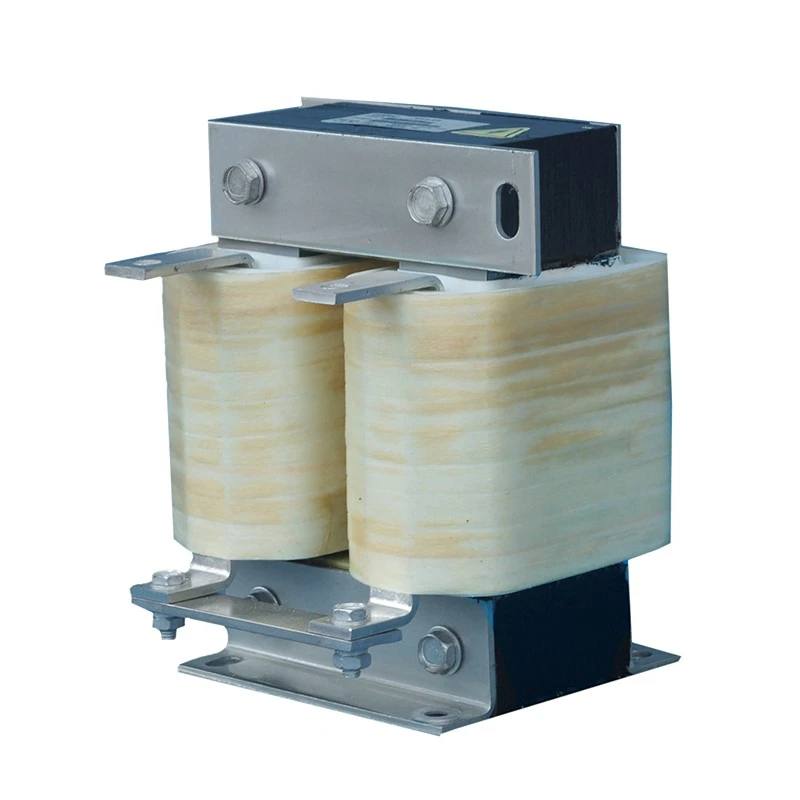

Der horizontale DC-Link-Reaktor von Dufew Electric verfügt über eine flache magnetische Struktur mit horizontal angeordneter Kern- und Wicklungsbaugruppe. Dieses Design reduziert die Gesamthöhe und behält gleichzeitig die erforderliche Induktivitätsleistung und thermische Belastbarkeit bei.
Der Reaktor wird aus verlustarmen kaltgewalzten Siliziumstahllamellen, Hochtemperatur-Isoliermaterialien der Klasse F und Vakuumimprägnierungstechnologie hergestellt. Für Hochstromanwendungen stehen spulenlose Folienwickelstrukturen zur Verfügung, um kompakte Abmessungen, eine verbesserte Wärmeableitung und einen stabilen Dauerbetrieb zu erreichen.
Im Gegensatz zu standardmäßigen vertikalen Reaktoren liegt der Schwerpunkt der horizontalen Konfiguration auf mechanischer Integration, Luftstromoptimierung und Flexibilität bei der Schrankanordnung, sodass sie für moderne kompakte Antriebsgeräte geeignet ist.
Bei vielen industriellen Schaltschränken gelten strenge Höhenbeschränkungen aufgrund von mehrschichtigen VFD-Anordnungen, maschinenintegrierten Schaltschränken, mobilen Stromversorgungssystemen oder schmalen Gleichstrom-Stromschränken. Die flache Konfiguration reduziert die Gesamthöhe und nutzt gleichzeitig die verfügbare Schrankbreite besser aus, was eine einfachere Integration in Geräte mit begrenztem Installationsraum ermöglicht. Im Vergleich zu herkömmlichen vertikalen Reaktoren bietet diese Anordnung den Ingenieuren eine größere Flexibilität bei der Optimierung der Schrankanordnung, ohne die Gehäusehöhe zu erhöhen.
Das Wärmemanagement ist für Gleichstromreaktoren, die mit Dauerstrom betrieben werden, von entscheidender Bedeutung. Das horizontale Belüftungsdesign setzt die Wicklungen dem Luftstrom über mehrere Oberflächen aus, während die seitliche Belüftung dazu beiträgt, die Wärmeansammlung zu reduzieren und der größere Wärmeableitungsbereich eine gleichmäßigere Temperaturverteilung fördert. IP20-Schutzabdeckungen sind so konzipiert, dass sie einen effektiven Luftstrom aufrechterhalten und eine stabile Leistung bei langfristigem Volllastbetrieb unterstützen.
Anwendungen wie Kräne, mobile Geräte und Industriemaschinen erfordern zuverlässige mechanische Stabilität. Die breitere Montagebasis sorgt für stärkeren Halt, während die Mehrpunktbefestigung dazu beiträgt, Verschiebungen während des Betriebs zu begrenzen. Eine stabile Luftspaltstruktur sorgt für eine konstante Induktivitätsleistung und sichere Anschlussverbindungen tragen dazu bei, Vibrationen in anspruchsvollen Industrieumgebungen standzuhalten.
Die Anordnung der seitlichen Anschlüsse vereinfacht die Integration in schmale Schaltschränke, indem Hindernisse bei der vertikalen Verkabelung reduziert und gegebenenfalls die DC-Bus-Verlegungsabstände verkürzt werden. Es ermöglicht außerdem eine sauberere Anordnung der Plus- und Minuskabel und hilft Ingenieuren dabei, eine kompaktere und organisiertere elektrische Anordnung zu erreichen.
Beispiel: CDL-600-0600-EIDA
| Code | Beschreibung |
|---|---|
| CDL | DC-Link-Reaktor-Serie |
| 600 | Spannungsniveau (600 = 690 VDC) |
| 0600 | Nennstrom (0600 = 600 A, 2500 = 2500 A) |
| EI | Kernstruktur (EI = Dreiphasenkern, UI = Einphasenkern) |
| D | Installationsstruktur (D = Vertikale Installation, W = Horizontale Installation) |
| A | Wicklungsmaterial (A = Aluminium, C = Kupfer) |
| Parameter | Spezifikation |
|---|---|
| Nennspannung | 220VAC / 380VAC / 690VAC / 1140VAC |
| Betriebsfrequenz | 50Hz / 60Hz / Bis zu 500Hz |
| Nennstrom | 5A - 3800A |
| Überlastfähigkeit | 1,5-facher Nennstrom für 60 Sekunden, Intervall 1 Stunde |
| Spannungsabfall | 0,5 % / 1 % / 2 % / 4 % |
| Spannungsfestigkeit | 3000VAC / 50Hz / 5mA / 1Min |
| Isolationswiderstand | ≥100 MΩ (1000 VDC) |
| Schutzgrad | IP00 / IP20 |
| Isolationsklasse | T40 / Klasse F (155℃) |
| Flammhemmende Qualität | UL94V-2 |
| Geräuschpegel | ≤65 dB (Getestet in 1 Meter horizontalem Abstand vom Reaktor) |
| Lebensdauer | ≥15 Jahre |
| Standards | IEC289:1987 Reaktorstandard / GB10229-88 Reaktorstandard (entspricht IEC289:1987) / JB9644-1999 Reaktor für elektrische Halbleiterantriebe |
Die horizontale Kern- und Wicklungsanordnung reduziert die Gesamtbauhöhe im Vergleich zu herkömmlichen vertikalen Gleichstromdrosseln deutlich.
Dieses Design hilft:
- Passt in ultradünne VFD-Schränke mit begrenztem vertikalen Freiraum
- Unterstützt mehrschichtige Schrankanordnungen, ohne die oberen Komponenten zu beeinträchtigen
- Verbessern Sie die Raumausnutzung in kompakten Schaltschränken
- Vereinfachen Sie die Integration in maschinenmontierte Steuerungssysteme
Die flache Struktur eignet sich besonders für schmale und längliche Schränke, bei denen die Höhe die primäre Installationsbeschränkung darstellt.
Das Wärmemanagement ist für Gleichstromreaktoren, die unter kontinuierlicher Stromlast betrieben werden, von entscheidender Bedeutung.
Das horizontale Design verbessert die Wärmeableitung durch:
- Breitere Wickelflächen, die dem Luftstrom ausgesetzt sind
- Seitliche Belüftungskanäle, die den Wärmestau reduzieren
- Gleichmäßigere Temperaturverteilung im Langzeitbetrieb
- Kompatibles IP20-Schutzdesign, ohne den Luftstrom zu blockieren
Im Vergleich zu vertikal gestapelten Strukturen trägt der horizontale Luftstromweg dazu bei, lokale Hotspots zu reduzieren und die Betriebsstabilität zu verbessern.
Industrieanlagen wie mobile Energiesysteme, Hebezeuge und schwere Maschinen können ständigen mechanischen Vibrationen ausgesetzt sein.
Der Reaktor verfügt über eine verstärkte horizontale Montagestruktur mit:
- Breitere Basisunterstützung für verbesserte mechanische Stabilität
- Mehrere Befestigungspunkte zur Reduzierung des Verschiebungsrisikos
- Stabile Luftspaltpositionierung zur Aufrechterhaltung einer gleichbleibenden Induktivität
- Sichere seitliche Anschlussanordnung zur Reduzierung der Kabelbelastung
Dieses Design verbessert die Zuverlässigkeit bei Anwendungen, die einen Langzeitbetrieb unter Vibrationsbedingungen erfordern.
In Schaltschränken mit hoher Dichte ist eine effiziente Kabelanordnung wichtig.
Die horizontale Konfiguration bietet:
- Seitlich angeordnete Plus- und Minusklemmen für eine einfachere Kabelführung
- Reduzierte vertikale Hindernisse im Schrankinneren
- Kürzere und sauberere DC-Busverbindungen
- Verbesserte Trennung zwischen positiven und negativen DC-Verkabelungspfaden
Das optimierte Verdrahtungslayout hilft Ingenieuren, ein saubereres Schrankdesign zu erreichen und gleichzeitig die Installationseffizienz und die Wartungszugänglichkeit zu verbessern.
Der horizontale DC-Link-Reaktor ist ideal für ultradünne elektrische Schaltschränke, die in Werkzeugmaschinen, kompakten Produktionslinien und integrierten Automatisierungsgeräten verwendet werden, wo der vertikale Installationsraum begrenzt ist, aber die Schranktiefe verfügbar ist.
Dank der geringen Bauhöhe können Ingenieure den Reaktor installieren, ohne die Gehäuseabmessungen zu vergrößern, wodurch er sich für platzsparende Gerätekonstruktionen eignet.
Bei mehrschichtigen VFD-Schrankbaugruppen verfügt jeder Antriebsabschnitt aufgrund der gestapelten Komponentenanordnung über einen begrenzten vertikalen Freiraum.
Die horizontale Struktur trägt dazu bei, Störungen der oberen und unteren Geräteebenen zu vermeiden und gleichzeitig eine stabile DC-Bus-Stromleistung aufrechtzuerhalten, wodurch sie für kompakte Antriebsschränke mit hoher Komponentendichte geeignet ist.
Mobile Stromaggregate, fahrzeugmontierte Stromversorgungen und tragbare Antriebssysteme erfordern häufig kompakte Elektrogehäuse mit strengen Höhenbeschränkungen.
Das flache Profildesign ermöglicht den horizontalen Einbau in Gehäusen mit geringem Spielraum und sorgt gleichzeitig für einen zuverlässigen Betrieb unter Vibrationen und mobilen Arbeitsbedingungen.
Für Elektroräume oder Schaltschränke, die in langen linearen Konfigurationen angeordnet sind und bei denen die Schrankhöhe begrenzt, aber die Innentiefe verfügbar ist, bietet der horizontale Reaktor eine praktische Installationslösung.
Seine flache Struktur ermöglicht eine bessere Nutzung der Schrankbodenfläche und vereinfacht die interne Komponentenanordnung.
Galvanik- und Elektrolysegeräte verwenden üblicherweise schmale Gleichstrom-Stromschränke, in denen der Platz auf den Sammelschienen und die Installationshöhe begrenzt sind.
Der horizontale Zwischenkreisreaktor kann in einer flachen Konfiguration installiert werden, um die Gleichstromausgabe zu stabilisieren und sich gleichzeitig an kompakte Gleichrichterschrankanordnungen anzupassen.
| Vergleich | Horizontaler Zwischenkreisreaktor | Vertikaler Zwischenkreisreaktor |
|---|---|---|
| Struktur | Flacher Kern und horizontale Wicklungsanordnung | Vertikal gestapelte Kernstruktur |
| Installationsraum | Entwickelt für Schränke mit niedriger Höhe | Erfordert einen größeren vertikalen Abstand |
| Kabinettsintegration | Geeignet für kompakte und individuelle Layouts | Geeignet für herkömmliche Schränke |
| Kühlmethode | Horizontaler Luftstrom mit größerem Wärmeableitungsbereich | Vertikales Luftstromdesign |
| Verkabelungsanordnung | Seitliche Anschlüsse vereinfachen die kompakte Verlegung | Vertikale Terminals erfordern zusätzliche Höhe |
| Mechanische Stabilität | Eine breitere Basis verbessert die Vibrationsfestigkeit | Struktur mit geringerem Platzbedarf |
Dufew Electric ist auf kundenspezifische Leistungselektronikkomponenten spezialisiert, darunter Zwischenkreisdrosseln, Wechselstromdrosseln, Bremswiderstände, Transformatoren und zugehörige elektrische Lösungen.
Mit erfahrenen Ingenieurteams und kontrollierten Herstellungsprozessen bietet Dufew zuverlässige Reaktorprodukte für VFD-Systeme, industrielle Automatisierung und Energieumwandlungsanwendungen.
Zu den Produktionsmöglichkeiten gehören:
- Präzise Kernbearbeitung und Wicklungsfertigung
- Optimierung der DC-Luftspaltstruktur
- Vakuumimprägnierung und Isolationsbehandlung
- Prüfung der elektrischen Leistung und Zuverlässigkeit
Jeder Reaktor wird durch wichtige Inspektionen wie Isolationswiderstand, Spannungsfestigkeit, Induktivität, Temperaturanstieg und Rauschprüfung überprüft.
Dufew Electric verbessert kontinuierlich sein Qualitätsmanagementsystem und seine Produktstandards. Das Unternehmen bietet ISO-Qualitätsmanagement-Zertifizierung, CE-Zertifizierung, Produkttestberichte und technische Dokumentation zur Unterstützung globaler Kundenprojekte.
Dufew bietet OEM-Fertigung, kundenspezifische Designs und technische Unterstützung basierend auf spezifischen Anwendungsanforderungen.
Dufew Electric setzt professionelle Verpackungslösungen ein, um die Reaktorleistung beim internationalen Transport zu schützen.
Zu den Verpackungsmaßnahmen gehören:
- Feuchtigkeitsbeständig und Isolationsschutz
- Verstärkte Befestigung zur Vermeidung von Stoßschäden
- Holzkisten nach Exportstandard für große Reaktoren
- Produktetiketten und technische Dokumente für eine einfache Installation
Jede Einheit wird vor dem Versand geprüft und mit den erforderlichen Spezifikationen, Testberichten und maßgeschneiderten Verpackungslösungen geliefert.
Dufew unterstützt Batch-Bestellungen, OEM-Projekte und globale Lieferanforderungen.
Dieses Design wird empfohlen, wenn der Schaltschrank eine begrenzte Höhe, aber eine ausreichende Breite oder Tiefe hat. Die flache Struktur hilft Ingenieuren, das Gerät in kompakte Schränke zu integrieren und gleichzeitig die zuverlässige DC-Bus-Leistung aufrechtzuerhalten.
Nein. Die elektrische Leistung hängt hauptsächlich vom Design der Induktivität, der magnetischen Struktur, der Nennstromstärke und der Wicklungstechnologie ab. Die horizontale Konfiguration verbessert vor allem die Flexibilität bei der Installation, die Kühleffizienz und die Schrankintegration.
Ja. Dufew bietet maßgeschneiderte Lösungen, einschließlich Nennstrom, Spannungsanforderungen, Induktivitätswerten, Abmessungen, Montagemethode und Wicklungsmaterialien entsprechend den Ausrüstungsanforderungen des Kunden.
Ja. Die verstärkte Montagestruktur und das stabile Luftspaltdesign verbessern die mechanische Zuverlässigkeit. Es kann in Industrieanlagen eingesetzt werden, die ständigen Vibrationen ausgesetzt sind, wie z. B. mobilen Systemen, Hebezeugen und Schwerlastmaschinen.
