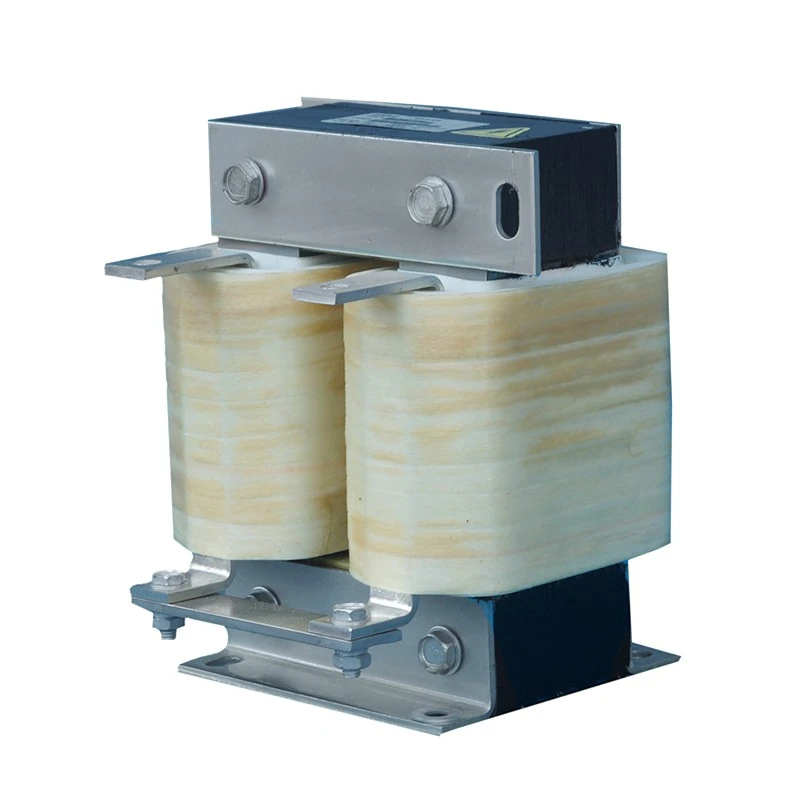

Der vertikale DC-Link-Reaktor wird im DC-Zwischenkreis von Antriebssystemen mit variabler Frequenz installiert, um die Gleichstromstabilität bei Dauerbetrieb und dynamischen Laständerungen zu verbessern.
Im Gegensatz zu horizontalen Low-Profile-Designs liegt der Schwerpunkt dieser Konfiguration auf der Reduzierung der Gehäusebreite durch eine vertikal angeordnete Kern- und Wicklungsstruktur. Die geringe Stellfläche ermöglicht die Installation mehrerer Antriebskomponenten nebeneinander und eignet sich somit für Standard-Schaltschränke mit begrenztem horizontalen Platz.
Dufew-Reaktoren werden hergestellt mit:
- Verlustarme kaltgewalzte Siliziumstahlkerne
- DC-vorspannungsbeständige segmentierte Luftspalt-Magnetstrukturen
- Hochtemperatur-Isoliersysteme der Klasse F
- Vakuumimprägnierungsbehandlung
- Wicklungsoptionen aus Kupfer oder Aluminium
Die optimierte vertikale Struktur sorgt für zuverlässige Induktivitätsleistung, effiziente Wärmeableitung und flexible Integration in industrielle Steuerungssysteme.
Viele industrielle Schaltschränke erfordern eine hohe Komponentendichte bei gleichzeitig kompakter Gesamtbreite. Die vertikale Konfiguration reduziert den horizontalen Installationsraum, ermöglicht eine effizientere Anordnung der Antriebseinheiten nebeneinander und nutzt die verfügbare Schranktiefe und -höhe besser aus. Diese Struktur eignet sich besonders für VFD-Schränke, bei denen die Breite die primäre Platzbeschränkung darstellt.
Die vertikale Struktur folgt der natürlichen Luftströmungsrichtung vieler Industrieschränke und unterstützt einen von unten nach oben verlaufenden Belüftungsweg für eine effizientere Wärmeableitung im Dauerbetrieb. Durch die Reduzierung der lokalen Wärmeansammlung und die Aufrechterhaltung der thermischen Stabilität unter Nennlast trägt das Design dazu bei, eine gleichbleibende elektrische Leistung während des Langzeitbetriebs sicherzustellen.
Beim Beschleunigen, Abbremsen oder Betrieb mit variabler Last können Schwankungen im DC-Busstrom die Belastung der Leistungskomponenten erhöhen. Die Drossel trägt dazu bei, Stromschwankungen zu glätten und die Auswirkungen von Welligkeitsströmen zu reduzieren, was einen stabileren DC-Bus-Betrieb unterstützt und gleichzeitig zum Schutz von Kondensatoren und Wechselrichterkomponenten beiträgt.
Die vertikale Struktur ist für den praktischen Schrankeinbau optimiert, mit einer kleinen horizontalen Montagefläche, stabiler Luftspaltpositionierung und einer kompakten Anschlussanordnung. Dank der zuverlässigen mechanischen Unterstützung lässt sich die Komponente leichter in Industrieanlagen integrieren und reduziert gleichzeitig die Einschränkungen bei der Gesamtanordnung des Schaltschranks.
Die vertikal positionierte Magnetstruktur reduziert die belegte Schrankbreite und behält gleichzeitig die erforderliche Induktivitätsleistung bei. Sein schmales Installationsprofil nutzt den verfügbaren Schrankraum effizient aus und eignet sich gut für elektrische Anordnungen mit hoher Dichte.
Kontinuierlicher Gleichstrom kann eine magnetische Vorspannung erzeugen und das Risiko einer Sättigung erhöhen. Dufew verwendet eine segmentierte Luftspaltstruktur, um eine stabile Induktivität aufrechtzuerhalten und die magnetische Linearität zu verbessern, was dazu beiträgt, das Sättigungsrisiko zu reduzieren und einen zuverlässigen kontinuierlichen Gleichstrombetrieb zu unterstützen.
Unterschiedliche Nennströme erfordern unterschiedliche Leiterlösungen. Es stehen Kupfer- und Aluminiumwicklungen zur Verfügung, bei Hochstrommodellen kann auch eine Folienwicklung zum Einsatz kommen. Die optimierte Wicklungsstruktur hilft, elektrische Verluste zu kontrollieren und die Wärmeableitung für eine stabile Langzeitleistung zu verbessern.
Das Klemmenlayout ist speziell für die vertikale Schrankintegration konzipiert und ermöglicht eine bequeme Verbindung mit oberen Sammelschienensystemen bei gleichzeitiger Reduzierung des Platzbedarfs für die horizontale Kabelführung. Dies führt zu einer übersichtlicheren Verdrahtungsanordnung und vereinfacht die Installation in kompakten Schalttafeln.
Beispiel: CDL-600-0600-EIDA
| Code | Beschreibung |
|---|---|
| CDL | DC-Link-Reaktor-Serie |
| 600 | Spannungsniveau (600 = 690 VDC) |
| 0600 | Nennstrom (0600 = 600 A, 2500 = 2500 A) |
| EI | Kernstruktur (EI = Dreiphasenkern, UI = Einphasenkern) |
| D/W | Installationsstruktur (D = Vertikal, B = Horizontal) |
| Klimaanlage | Wicklungsmaterial (A = Aluminium, C = Kupfer) |
| Parameter | Spezifikation |
|---|---|
| Produkttyp | Vertikaler Zwischenkreisreaktor |
| Anwendung | VFD-DC-Bussysteme |
| Nennspannung | 220VAC / 380VAC / 690VAC / 1140VAC |
| Nennstrom | 5A - 3800A |
| Betriebsfrequenz | 50Hz / 60Hz / Angepasst bis 500Hz |
| Spannungsabfall | 0,5 % / 1 % / 2 % / 4 % |
| Überlastfähigkeit | 1,5-facher Nennstrom für 60 Sekunden |
| Spannungsfestigkeit | 3000VAC / 50Hz / 5mA / 1Min |
| Isolationswiderstand | ≥100 MΩ (1000 VDC) |
| Schutzgrad | IP00 / IP20 |
| Isolationsklasse | Klasse F (155℃) |
| Temperaturklasse | T40 |
| Flammhemmende Qualität | UL94V-2 |
| Geräuschpegel | ≤65dB |
| Lebensdauer | ≥15 Jahre |
| Standards | IEC289 / GB10229 / JB9644 |
| Anwendung | Hauptanforderung |
|---|---|
| Standard-VFD-Steuerschränke | Verbessern Sie die Stabilität des DC-Busses |
| Aufzugsantriebssysteme | Unterstützen Sie häufige Beschleunigungszyklen |
| Kran- und Hebezeuge | Sorgen Sie für eine zuverlässige Stromumwandlung |
| Servoantriebssysteme | Reduzieren Sie den Welleneffekt |
| Industrielle Automatisierungsausrüstung | Optimieren Sie die Raumnutzung im Schrank |
| Spritzgießmaschinen | Verbessern Sie die Zuverlässigkeit des Antriebssystems |
| Testsysteme | Sorgen Sie für eine stabile Gleichstromversorgung |
| Vergleich | Vertikaler Zwischenkreisreaktor | Horizontaler Zwischenkreisreaktor |
|---|---|---|
| Struktur | Hohes und schmales Design | Flaches Low-Profile-Design |
| Hauptvorteil | Spart Schrankbreite | Spart Schrankhöhe |
| Beste Installationsbedingungen | Begrenzte Breite, ausreichende Höhe | Begrenzte Höhe, ausreichende Tiefe |
| Kühlmethode | Vertikaler Luftstrompfad | Horizontaler Luftstrompfad |
| Terminallayout | Top-Verbindung | Seitlicher Anschluss |
| Typische Anwendung | Standard-Industrieschränke | Kompakte Schränke mit niedriger Höhe |
Es eignet sich für Schaltschränke, in denen der horizontale Platz begrenzt ist, aber vertikaler Freiraum vorhanden ist. Die schmale Struktur hilft Ingenieuren, kompakte interne Layouts zu erreichen.
Die vertikale Konfiguration konzentriert sich auf die Reduzierung der Schrankbreite, während die horizontale Konfiguration für Anwendungen mit begrenzter Schrankhöhe entwickelt wurde.
Die elektrische Leistung hängt vom magnetischen Design, dem Induktivitätswert und dem Nennstrom ab. Die vertikale Struktur verbessert vor allem die Installationsflexibilität und die Schrankintegration.
Ja. Dufew unterstützt maßgeschneiderte Lösungen, einschließlich elektrischer Parameter, Abmessungen, Montagestrukturen und Leitermaterialien entsprechend den Projektanforderungen.
Dufew Electric ist auf kundenspezifische Leistungselektronikkomponenten spezialisiert, darunter Zwischenkreisdrosseln, Wechselstromdrosseln, Bremswiderstände, Transformatoren und zugehörige elektrische Lösungen.
Mit professionellen technischen Fähigkeiten und kontrollierten Herstellungsprozessen bietet Dufew zuverlässige Reaktorlösungen für die industrielle Automatisierung, VFD-Systeme und Energieumwandlungsanwendungen.
Zu den Fertigungsmöglichkeiten gehören:
- Präzise Kernbearbeitung
- Wicklungsproduktion
- Luftspalteinstellung
- Vakuumimprägnierung
- Prüfung der elektrischen Leistung
Jedes Produkt wird durch Tests auf Isolationswiderstand, Spannungsfestigkeit, Induktivität, Temperaturanstieg und Rauschen überprüft.
Dufew sorgt für eine kontinuierliche Verbesserung des Qualitätsmanagements und der Produktstandards. Das Unternehmen bietet ISO-Qualitätsmanagement-Zertifizierung, CE-Zertifizierung, Produkttestberichte und technische Dokumente zur Unterstützung globaler Industriekunden.
Dufew nutzt exportorientierte Verpackungslösungen, um den sicheren Transport von Industriereaktoren zu gewährleisten.
Die Verpackung beinhaltet:
- Feuchtigkeitsschutz für Isolationsbauteile
- Verstärkte Befestigung beim Transport
- Maßgeschneiderte Holzkisten für große Modelle
- Produktidentifikation und technische Dokumentation
Jeder Reaktor wird vor dem Versand geprüft und entsprechend den Projektanforderungen des Kunden mit den erforderlichen Dokumenten geliefert.
