Wir bieten ein umfassendes Portfolio an Widerständen, Bremseinheiten, Drosseln, Leistungsfiltern und Transformatoren mit vollständigen Anpassungsoptionen, um den unterschiedlichen Anwendungsanforderungen gerecht zu werden.

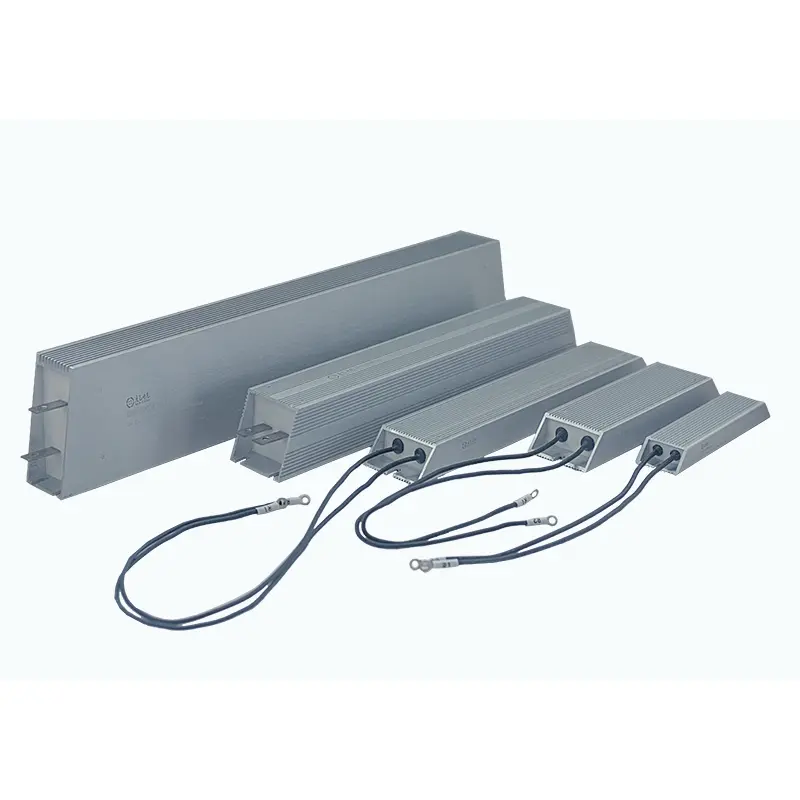

Der ultradünne aluminiumbeschichtete Widerstand von DUFEW wurde für industrielle Anwendungen entwickelt, bei denen der Installationsraum begrenzt ist, eine zuverlässige Verlustleistung jedoch unerlässlich ist. Ausgestattet mit einem ultraschlanken Aluminiumgehäuse und einer vollständig geschlossenen Bauweise bietet es eine effiziente Wärmeableitung, hervorragenden Umweltschutz und stabile Leistung für dynamisches Bremsen, Servoantriebe, VFDs, Lastbänke und Leistungssteuerungssysteme.
Der Widerstand ist mit Nennleistungen von 50 W bis 6 kW, Widerstandswerten von 0,01 Ω bis 120 kΩ und Betriebsspannungen bis 1200 V erhältlich und unterstützt OEM- und ODM-Anpassungen, um verschiedene industrielle Anforderungen zu erfüllen.
Der Widerstand wird aus präzisionsgewickeltem Nickel-Chrom- (Ni-Cr) oder Konstantan-Widerstandsdraht hergestellt, der durch Glimmerschichten isoliert ist und mithilfe einer flammhemmenden, hochisolierenden Vergussmasse vollständig in einem Gehäuse aus Aluminiumlegierung eingekapselt ist. Diese geschlossene Konstruktion verbessert die Wärmeübertragung und schützt gleichzeitig das Widerstandselement vor Staub, Feuchtigkeit, Oxidation und Vibrationen.
Sein ultradünnes Profil mit einer Mindestdicke von nur 6–8 mm ermöglicht den direkten Einbau in kompakte elektrische Geräte, in die herkömmliche Widerstände mit Aluminiumgehäuse nicht passen. Für unterschiedliche Anwendungsanforderungen stehen mehrere Anschlussarten, Montageoptionen und elektrische Spezifikationen zur Verfügung.
| Modellcode | Beschreibung |
|---|---|
| AUTO | Ultradünner, mit Aluminium beschichteter Widerstand |
| 1500W | Nennleistung |
| 27R | Bewerteter Widerstand |
| J | Resistance Tolerance (J=±5%, K=±10%, H=±3%) |
| Parameter | Spezifikation |
|---|---|
| Leistungsbereich | 50W--6kW |
| Betriebsspannung | ≤1200V |
| Widerstandsbereich | 0,01 Ω–120 kΩ |
| Widerstandstoleranz | ±3 % / ±5 % / ±10 % |
| Schutzklasse | IP00 |
| Temperaturkoeffizient (TCR) | ≤300 ppm/°C |
| Flammhemmende Bewertung | UL 94V-2 |
| Standard | GB/T 5792 |
Bei der Auswahl des richtigen Leistungswiderstands geht es um mehr als nur um die Auswahl von Widerstands- und Leistungswerten. DUFEW konzentriert sich auf die Bereitstellung zuverlässiger thermischer Leistung, gleichbleibender Fertigungsqualität und flexibler Anpassung für industrielle Anwendungen weltweit.
Das ultradünne Aluminiumgehäuse mit einer Mindestdicke von nur 6–8 mm ermöglicht die Montage mehrerer Einheiten nebeneinander und ist somit ideal für kompakte Schaltschränke, Servoantriebe und VFD-Systeme.

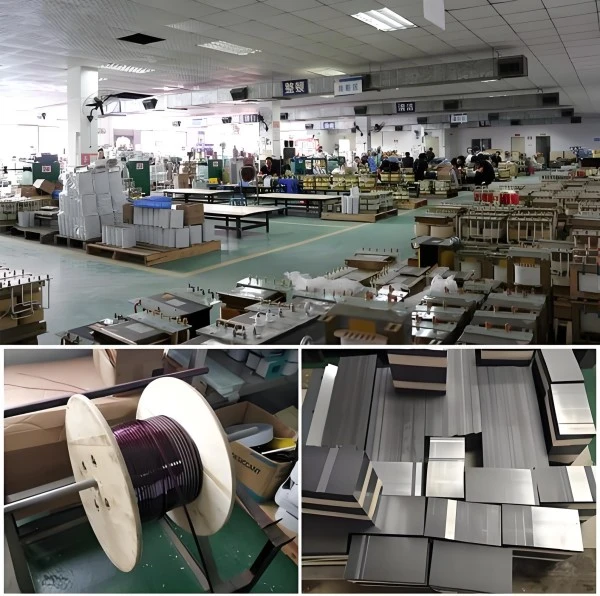

Jeder Widerstand wird unter Verwendung präziser Widerstandsdrahtwicklungen, hochwertiger Isoliermaterialien, automatisierter Produktionsprozesse und strenger Qualitätskontrollen hergestellt, um eine gleichbleibende elektrische Leistung und eine lange Lebensdauer zu gewährleisten.
DUFEW unterstützt kundenspezifische Widerstandswerte, Nennleistungen, Gehäuseabmessungen, Anschlusskonfigurationen, Anschlusskabeloptionen, Montagestrukturen und Designs mit niedriger Induktivität gemäß Kundenzeichnungen oder technischen Spezifikationen.
Mit jahrelanger Erfahrung in der Herstellung industrieller Leistungswiderstände liefert DUFEW zuverlässige Lösungen für Hersteller von Automatisierungsgeräten, Systemintegratoren, Händler und OEM-Kunden weltweit.
Das kompakte Gehäuse aus Aluminiumlegierung ist nur 6–8 mm dick und trägt so dazu bei, den Installationsraum in Schaltschränken und kompakten Industrieanlagen zu maximieren.
Eine hochisolierende, flammhemmende Vergussmasse dichtet das Widerstandselement vollständig ab und sorgt so für eine hervorragende Beständigkeit gegen Staub, Feuchtigkeit, Vibration und Oxidation.
Das Aluminiumgehäuse und das wärmeleitende Füllmaterial übertragen die Wärme schnell an die Montagefläche oder den Kühlkörper und verbessern so die Kühleffizienz und Leistungsdichte.
Der Widerstand ist mit Anschluss- oder Anschlusskabelanschlüssen erhältlich und kann in Bezug auf Widerstandswert, Nennleistung, Abmessungen und Montageart an verschiedene Anwendungen angepasst werden.
Mit einem Profil von nur 6 bis 8 mm passt der Widerstand problemlos in kompakte Schaltschränke, Servosysteme und Frequenzumrichter und ermöglicht so eine höhere Installationsdichte ohne Leistungseinbußen.
Das versiegelte Aluminiumgehäuse und die flammhemmende Vergussmasse schützen das interne Widerstandselement effektiv vor Staub, Feuchtigkeit, Oxidation und Vibrationen und verbessern so die langfristige Zuverlässigkeit.
Das Aluminiumgehäuse fungiert als effizienter Kühlkörper und leitet die Wärme schnell vom Widerstandselement ab. Bei Montage auf einer Metallplatte oder einem externen Kühlkörper wird die Wärmeleistung weiter verbessert.
Entwickelt, um eine hohe Ausgangsleistung in einem kompakten Paket zu liefern, ist es ideal für Anwendungen, bei denen der Installationsraum begrenzt ist, aber eine zuverlässige Energieableitung erforderlich ist.
Erhältlich von 0,01 Ω bis 120 kΩ, mit Widerstandstoleranzen von ±3 %, ±5 % und ±10 % und deckt sowohl Bremsanwendungen mit niedrigem Widerstand als auch Lastanwendungen mit hohem Widerstand ab.
DUFEW bietet OEM- und ODM-Dienstleistungen an, einschließlich kundenspezifischer Abmessungen, Widerstandswerte, Nennleistungen, Anschlussarten, Anschlussdrähte, Montagekonfigurationen und Designs mit niedriger Induktivität.
Im Gegensatz zu herkömmlichen offenen Widerständen ist der ultradünne aluminiumbeschichtete Widerstand für kompakte elektrische Systeme konzipiert, die ein effizientes Wärmemanagement und zuverlässigen Umweltschutz erfordern.
Ideal für regenerative Bremskreise in kompakten Servosystemen, bei denen der Einbauraum begrenzt ist.
Wird für dynamisches Bremsen, Energieableitung und Spannungsstabilisierung in industriellen Wechselrichtersystemen verwendet.
Geeignet für Batterielade-/-entladegeräte, Vorladeschaltungen und Energieableitungsanwendungen.
Bietet stabile ohmsche Lasten für Netzteile, Batterietests, industrielle Testgeräte und elektronische Lastsysteme.
Weit verbreitet in SPS-Schaltschränken, Automatisierungssystemen, Robotik, CNC-Geräten und kompakten elektrischen Schalttafeln.
| Merkmal | Testbedingungen | Leistung |
|---|---|---|
| Dielektrische Spannungsfestigkeit | 2500 VAC / 50 Hz / 60 s | Leckstrom ≤10mA |
| Isolationswiderstand | 1000 VDC | ≥100 MΩ |
| Kurzzeitige Überlastung | 10× Nennleistung für 5s | Keine sichtbaren Schäden |
| Lebensdauer laden | Zyklischer Betrieb (10 s EIN / 90 s AUS) | >9.000 Stunden |
| Feuchte Hitzebeständigkeit | 40 °C ±2 °C, 90–95 % relative Luftfeuchtigkeit, 100 Stunden | ΔR ≤ ±(1 %R + 0,05 Ω) |
| Schneller Temperaturwechsel | -55°C / 55°C / 155°C, jeweils 15 Min., 5 Zyklen | ΔR ≤ ±(2 %R + 0,05 Ω) |
| Hitzebeständigkeit | 350°C / 2h | Keine sichtbaren Schäden oder Verfärbungen |
| Temperaturkoeffizient (TCR) | Nennwiderstand vs. Anfangswiderstand | <300 ppm/°C |
| Flammenbeständigkeit | 10× Nennleistung für 5 Min | Keine Zündung |
| Merkmal | Testbedingungen | Leistung |
|---|---|---|
| Terminale Stärke | 45N / 30s | Keine Lockerung oder sichtbare Beschädigung |
| Vibrationsfestigkeit | 5–200 Hz, 1 g, 98 m/s² | Keine strukturellen Schäden |
| Beständigkeit gegen Löthitze | 350 ± 5 °C Lötzinn, 3 s | ΔR ≤ ±(1 %R + 0,05 Ω) |
| Aussehen | Visuelle Inspektion | Keine sichtbaren Schäden, klare Markierung |
| Lötbarkeit | 235 ± 5 °C Lötzinn, 5 s | Lotabdeckung ≥95 % |
| Vergleichsartikel | Ultradünner, aluminiumbeschichteter Widerstand von DUFEW | Konventioneller Leistungswiderstand |
|---|---|---|
| Wohndesign | Ultradünnes Aluminiumgehäuse mit vollständig geschlossenem Verguss | Meist offene oder halbgeschlossene Bauweise |
| Installationsraum | Das schlanke 6-8-mm-Profil ermöglicht eine kompakte Installation nebeneinander | Größere Gehäuse erfordern mehr Einbauraum |
| Umweltschutz | Bessere Beständigkeit gegen Staub, Feuchtigkeit, Vibration und Oxidation | Begrenzter Umweltschutz für raue Bedingungen |
| Wärmeableitung | Das Aluminiumgehäuse unterstützt die direkte Chassis- oder Kühlkörpermontage für eine verbesserte Kühlung | Verlässt sich hauptsächlich auf natürliche Luftkühlung |
| Widerstandsbereich | Großer Bereich von 0,01 Ω bis 120 kΩ | Typischerweise begrenzter Widerstandsbereich, abhängig von der Konstruktion |
| Anwendung | Kompakte Industrieausrüstung, VFDs, Servosysteme, Batterieausrüstung und Lasttests | Allzweckanwendungen zur Verlustleistung |
| Anpassung | Unterstützt benutzerdefinierte Abmessungen, Anschlüsse, Anschlusskabel, Nennleistungen und Widerstandswerte | Limited customization |
A: Sein Hauptvorteil ist die ultradünne Struktur mit einer Dicke von nur 6–8 mm. Dieses kompakte Design sorgt für eine effiziente Verlustleistung bei gleichzeitiger Reduzierung des Installationsraums und eignet sich daher für Servoantriebe, VFD-Systeme, Batterieausrüstung und industrielle Schaltschränke, in denen der Platz begrenzt ist.
A: Ja. Der flache Aluminiumsockel ermöglicht die direkte Montage auf einem Metallgehäuse oder einem externen Kühlkörper. Das Auftragen von Wärmeleitpaste zwischen den Kontaktflächen kann die Effizienz der Wärmeübertragung weiter verbessern und eine höhere Dauerbetriebsleistung unterstützen.
A: Das vollständig geschlossene Aluminiumgehäuse bietet in Kombination mit einem flammhemmenden Isolierverguss einen wirksamen Schutz vor Staub, Feuchtigkeit, Vibration und Oxidation. Im Vergleich zu offenen Widerstandsstrukturen bietet dieses Design eine bessere Anpassungsfähigkeit an die Umgebung, während zusätzlicher Gehäuseschutz für Außen- oder Hochschutzanwendungen hinzugefügt werden kann.
A: Ja. DUFEW bietet OEM- und ODM-Anpassungen basierend auf spezifischen elektrischen, mechanischen und Installationsanforderungen. Zu den kundenspezifischen Optionen gehören Widerstandswert, Nennleistung, Gehäuseabmessungen, Anschluss- und Anschlussdrahtkonfiguration, Montagestruktur, Design mit niedriger Induktivität und andere spezielle Spezifikationen. Kunden können Zeichnungen oder technische Anforderungen bereitstellen, und die DUFEW-Ingenieure bewerten und entwickeln eine geeignete Lösung.
A: Sie werden häufig in Anwendungen eingesetzt, die eine kompakte Größe und eine zuverlässige Wärmeableitung erfordern, einschließlich Servoantriebssystemen, Frequenzumrichtern, dynamischen Bremskreisen, Batterielade- und -entladegeräten, industriellen Automatisierungssystemen, Netzteilen, elektronischen Lastsystemen und Geräten für erneuerbare Energien.
DUFEW bietet OEM- und ODM-Fertigungsdienstleistungen für industrielle Leistungswiderstandsanwendungen und unterstützt Gerätehersteller, Händler und Systemintegratoren mit maßgeschneiderten Lösungen für elektrische Leistung, mechanische Struktur und Installationsanforderungen.
Zu den Anpassungsmöglichkeiten gehören Nennleistungen von 50 W bis 6 kW, Widerstandswerte von 0,01 Ω bis 120 kΩ, Gehäuseabmessungen, Anschluss- und Anschlussdrahtkonfigurationen, Montagestrukturen, Designs mit niedriger Induktivität, kundenspezifische Etiketten, Logos und anwendungsspezifische Modifikationen.
Jedes kundenspezifische Produkt wird durch technische Bewertung und Fertigungskontrolle entwickelt, um zuverlässige thermische Leistung, elektrische Stabilität und langfristigen Betrieb in industriellen Umgebungen sicherzustellen.
Die Auswahl des richtigen Widerstands trägt zur Maximierung der Systemzuverlässigkeit und Lebensdauer bei. Berücksichtigen Sie bei der Auswahl eines Modells die folgenden Faktoren:
| Auswahlelement | Empfehlung |
|---|---|
| Nennleistung | Wählen Sie je nach kontinuierlichem oder intermittierendem Arbeitszyklus mit ausreichendem Sicherheitsspielraum. |
| Widerstandswert | Passen Sie die Anforderungen des Wechselrichters, des Servoantriebs oder des Stromkreises an. |
| Betriebsspannung | Stellen Sie sicher, dass die maximale Betriebsspannung die Produktspezifikation nicht überschreitet. |
| Kühlmethode | Für Anwendungen mit höherer Leistung montieren Sie den Widerstand auf einer Metallplatte oder einem Kühlkörper. |
| Installationsraum | Wählen Sie die Abmessungen basierend auf dem verfügbaren Schrank- oder Geräteraum aus. |
| Verbindungstyp | Wählen Sie je nach Installationsanforderungen zwischen Anschluss- oder Anschlusskabelkonfigurationen. |
Wenn Sie sich nicht sicher sind, welches Modell am besten zu Ihrer Anwendung passt, kann Ihnen das Ingenieurteam von DUFEW basierend auf Ihren Betriebsbedingungen die am besten geeignete Lösung empfehlen.
- Professioneller Hersteller von industriellen Leistungswiderständen und Bremslösungen
- Stabile Produktqualität mit strenger Herstellungs- und Qualitätskontrolle
- Flexible OEM- und ODM-Dienste für globale Gerätehersteller
- Schnelle Reaktion auf technischen Support und Projektevaluierung
- Zuverlässige Lieferung von Standard- und kundenspezifischen Produkten
- Komplettes Produktportfolio mit drahtgewickelten, gewellten, röhrenförmigen, Aluminiumgehäuse-, Brems- und kundenspezifischen Leistungswiderständen
Suchen Sie einen zuverlässigen Lieferanten für ultradünne aluminiumbeschichtete Widerstände?
DUFEW bietet Standardprodukte und maßgeschneiderte Lösungen für industrielle Automatisierung, erneuerbare Energien, Motorantriebe, Prüfgeräte und Leistungselektronik.
Kontaktieren Sie noch heute unser Engineering-Team für:
- Produktempfehlungen
- Technische Beratung
- OEM- und ODM-Unterstützung
- Musteranfragen
- Wettbewerbsfähige Angebote
DUFEW – Ihr vertrauenswürdiger Hersteller von industriellen Leistungswiderständen in China.
