Wir bieten ein umfassendes Portfolio an Widerständen, Bremseinheiten, Drosseln, Leistungsfiltern und Transformatoren mit vollständigen Anpassungsoptionen, um den unterschiedlichen Anwendungsanforderungen gerecht zu werden.

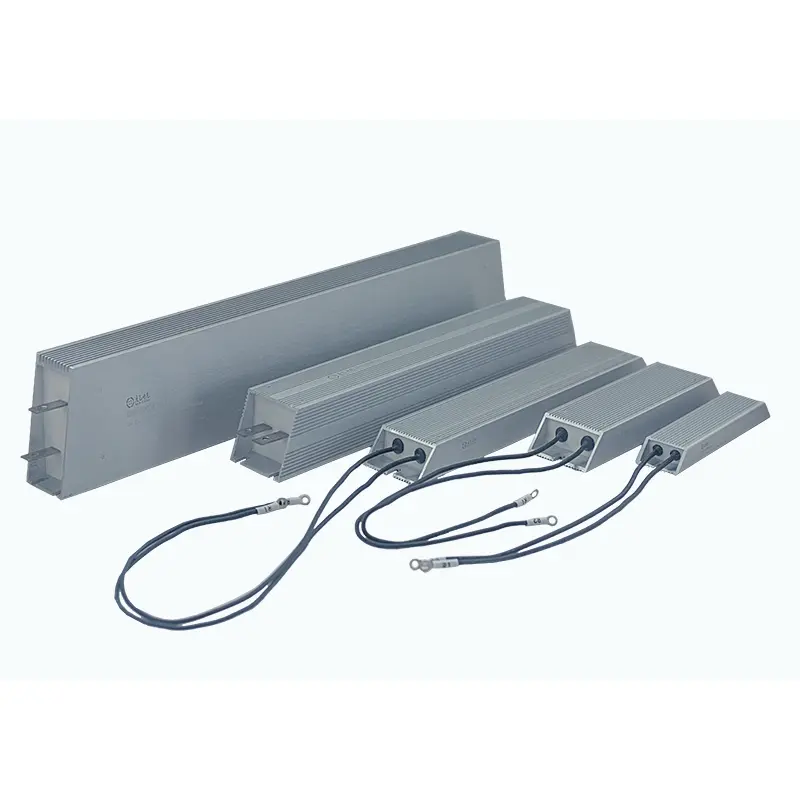

Der individuell geformte, mit Aluminium verkleidete Widerstand von DUFEW ist eine technische Lösung, die für Industrieanlagen entwickelt wurde, die besondere Einbaumaße, einzigartige Montagestrukturen oder individuelle Anschlussrichtungen erfordern.
Im Gegensatz zu standardmäßigen aluminiumbeschichteten Widerständen mit festen Abmessungen kann dieser kundenspezifische Leistungswiderstand entsprechend Ihrer tatsächlichen Geräteanordnung hergestellt werden, einschließlich Gehäuseform, Befestigungslöchern, Anschlussposition und Leitungsabgangsrichtung.
Mit Nennleistungen von 50 W bis 6 kW, Widerstandswerten von 0,01 Ω bis 120 kΩ und Toleranzoptionen von ±3 %, ±5 % und ±10 % bietet DUFEW flexible OEM-Widerstandslösungen für Automatisierungssysteme, Motorsteuerungsgeräte, Transportsysteme und spezielle Industrieanwendungen.
Durch die Anpassung des Widerstandsdesigns an den vorhandenen Installationsraum können Kunden eine Neugestaltung des Schaltschranks vermeiden, Änderungskosten reduzieren und die Geräteintegration vereinfachen.
Standardwiderstände sind für Standardgerätelayouts ausgelegt. Allerdings verfügen viele Industriemaschinen, Spezialfahrzeuge und kundenspezifische Steuerungssysteme über einen begrenzten Innenraum oder unregelmäßige Montagepositionen.
DUFEW entwickelt maßgeschneiderte aluminiumbeschichtete Widerstände, um diese Herausforderungen zu lösen.
| Besonderheit | Kundennutzen |
|---|---|
| Kundenspezifische Gehäusegeometrie | Passt in unregelmäßige Geräteräume ohne strukturelle Änderungen |
| Verstellbare Befestigungslöcher | Direktmontage ohne zusätzliche Halterungen |
| Flexible Leitungsaustrittsrichtung | Vermeidet Störungen durch die Verkabelung innerhalb von Schaltschränken |
| Vollständig versiegelte Aluminiumkonstruktion | Schützt Widerstandselemente vor Staub, Feuchtigkeit und Vibrationen |
| Optimierte thermische Fülltechnologie | Sorgt für eine gleichmäßige Wärmeübertragung und verhindert lokale Überhitzung |
| OEM-Engineering-Unterstützung | Bietet maßgeschneiderte Lösungen vom Prototyp bis zur Massenproduktion |
DUFEW bietet maßgeschneiderte Aluminiumgehäusedesigns basierend auf Kundenzeichnungen, Installationsanforderungen und Gerätelayoutbedingungen. Die Gehäusestruktur kann an komplexe Installationsumgebungen angepasst werden, einschließlich L-förmiger Konfigurationen, versetzter Strukturen, Mehrwinkelkonstruktionen, spezieller Ausschnittformen und kundenspezifischer Montagesockel.
Dieser flexible Designansatz ermöglicht die direkte Integration des Widerstands in kompakte Geräteräume oder Systeme mit begrenzten Installationsflächen, wodurch zusätzliche Änderungsarbeiten während der Montage reduziert werden.
Die Montagestruktur kann je nach spezifischen Geräteanforderungen geändert werden, einschließlich Lochabstand, Senktiefe, Anzahl der Montageösen und Halterungswinkel.
Durch die Optimierung der Montageschnittstelle während der Produktion hilft DUFEW seinen Kunden, zusätzliche Adapter zu vermeiden und eine schnellere und zuverlässigere Installation zu erreichen.
Das Widerstandselement besteht aus einem Widerstandsdraht aus einer hochwertigen Legierung, der präzise auf einen Hochtemperatur-Isolierkern gewickelt ist. Nach der Glimmerisolierung wird die Baugruppe im Inneren des Aluminiumgehäuses mit Quarzsand und speziellen thermischen Verbindungsmaterialien gefüllt, um die Gesamtstabilität zu verbessern.
Die Kapselungsstruktur bietet:
- Improved thermal conductivity compared with air insulation
- Stabile Wärmeübertragungsleistung
- Verbesserte elektrische Isolationsfähigkeit
- Reduziertes Risiko einer lokalen Überhitzung
Um unterschiedlichen Installationsanforderungen gerecht zu werden, unterstützt DUFEW mehrere Anschluss- und Leitungskonfigurationen, einschließlich Edelstahlanschlüssen, Hochtemperatur-Anschlussdrähten, seitlichen Auslassdesigns und abgewinkelten Auslassstrukturen.
Diese maßgeschneiderten Anschlussmöglichkeiten tragen dazu bei, Interferenzen mit umliegenden Komponenten zu vermeiden und bieten eine größere Flexibilität bei der Systemintegration.
| Designmerkmal | Technischer Vorteil |
|---|---|
| Individuell geformte Aluminiumschale | Passend für spezielle Installationsumgebungen |
| Thermofüllung aus Quarzsand | Verbessert die Effizienz der Wärmeableitung |
| Drahtgewickeltes Element aus Legierung | Bietet eine stabile Widerstandsleistung |
| Vollständig geschlossene Konstruktion | Verbessert den Staub- und Feuchtigkeitsschutz |
| Wärmeableitungskörper aus Aluminium | Leitet die innere Wärme schnell weiter |
| Kundenspezifische Auslassrichtung | Vereinfacht den elektrischen Anschluss |
| Parameter | Spezifikation |
|---|---|
| Produkttyp | Kundenspezifisch geformter, mit Aluminium beschichteter Widerstand |
| Technologie | Drahtgewickelter Leistungswiderstand |
| Nennleistung | 50 W – 6 kW |
| Widerstandsbereich | 0,01 Ω – 120 kΩ |
| Betriebsspannung | ≤1200V |
| Widerstandstoleranz | ±3 %, ±5 %, ±10 % |
| Kernmaterial | Hochtemperatur-Isoliermaterial |
| Widerstandsdraht | Premium-Widerstandsdraht aus Legierung |
| Gehäusematerial | Aluminiumlegierung |
| Füllmaterial | Wärmeleitpaste aus Quarzsand |
| Temperaturkoeffizient | ≤300 ppm/℃ |
| Isolationswiderstand | ≥100 MΩ |
| Spannungsfestigkeit | 2500VAC / 60s |
| Flammenbewertung | UL94V-2 |
| Standard | GB-5792 |
| Testgegenstand | Testbedingung | Leistung |
|---|---|---|
| Spannungsfestigkeit | 2500 VAC / 50 Hz / 60 s | Leckstrom ≤10mA |
| Isolationswiderstand | 1000 VDC | ≥100 MΩ |
| Kurze Überlastung | 10-fache Nennleistung für 5 Sekunden | Kein sichtbarer Schaden |
| Langfristige Lebensdauer | Zyklischer Betriebstest | >9000h |
| Feuchtigkeitsbeständigkeit | 40℃±2℃ / 90%-95%RH /100h | ΔR≤±(1%R+0,05Ω) |
| Temperaturwechsel | -55℃ / 55℃ /155℃ Zyklen | Stabile Leistung |
| Hitzebeständigkeit | 350℃ / 2h | Kein offensichtlicher Schaden |
| Flammenbeständigkeit | 10-fache Nennleistung | Keine Verbrennung |
| Industrie | Anwendung |
|---|---|
| Industrielle Automatisierung | Kundenspezifische Brems- und Schutzschaltungen |
| Servosysteme | Energieabsorption und dynamisches Bremsen |
| Elektrofahrzeuge | Leistungssteuerungssysteme mit begrenztem Platzangebot |
| Spezialfahrzeuge | Kundenspezifische Elektrolayouts |
| Prüfgeräte | Belastungssimulationssysteme |
| Erneuerbare Energie | Anwendungen zur Energieentladung |
| Aufzüge und Kräne | Motorbremssysteme |
| Schiffsausrüstung | Kompakte elektrische Steuerungssysteme |
Der Anpassungsprozess beginnt mit einer detaillierten Überprüfung der Kundenanforderungen, einschließlich Installationsabmessungen, Montageposition, Nennleistung, Widerstandswert und Leitungsrichtung. Diese Spezifikationen helfen dabei, die grundlegenden Designanforderungen für die Widerstandsstruktur zu definieren.
Basierend auf den Anwendungsanforderungen entwickeln die DUFEW-Ingenieure die geeignete Struktur, indem sie Gehäusedesign, Wärmeableitungsleistung, Anschlusskonfiguration und interne Fülltechnologie bewerten, um eine zuverlässige Integration mit der Ausrüstung des Kunden sicherzustellen.

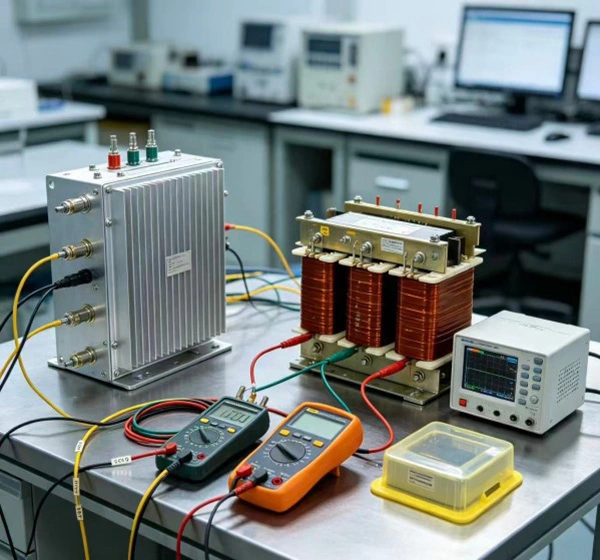

Nach der Designbestätigung wird jeder Widerstand nach standardisierten Produktionsverfahren hergestellt und vor dem Versand elektrischen und mechanischen Tests unterzogen, um Leistung, Sicherheit und Zuverlässigkeit zu überprüfen.
| Vergleich | Maßgeschneiderte Lösung | Standardaluminiumbeschichteter Widerstand |
|---|---|---|
| Wohndesign | Flexible Wohnstrukturen, die je nach Ausstattungsanforderungen entwickelt werden | Festes rechteckiges Gehäusedesign |
| Installationskompatibilität | Integrierbar in unregelmäßige oder begrenzte Einbauräume | Erfordert Standard-Montagebedingungen |
| Montagekonfiguration | Befestigungslöcher und Halterungen können je nach Gerätelayout angepasst werden | Feste Einbaumaße |
| Terminalanordnung | Mehrere Anschluss- und Leitungsrichtungen verfügbar | Standard-Terminalkonfiguration |
| Geräteintegration | Reduziert zusätzliche Änderungsarbeiten während der Installation | Möglicherweise sind Anpassungen an bestehenden Gerätestrukturen erforderlich |
| Anwendungsbereich | Geeignet für Sondermaschinen und kundenspezifische Industrieanlagen | Geeignet für allgemeine Industrieanwendungen |
Eine kundenspezifische Lösung wird empfohlen, wenn für Geräte begrenzter Installationsraum, unregelmäßige Montagepositionen oder besondere Anschlussanforderungen erforderlich sind. Dadurch kann der Widerstand ohne größere strukturelle Änderungen in bestehende Systemdesigns integriert werden.
Nein. DUFEW verwendet optimierte interne Füll- und Wärmeübertragungsstrukturen, um eine gleichmäßige Wärmeverteilung aufrechtzuerhalten und das Risiko einer lokalen Überhitzung während des Betriebs zu verringern.
DUFEW unterstützt die Anpassung basierend auf den Anwendungsanforderungen, einschließlich:
- Gehäuseform
- Montagemaße
- Nennleistung
- Widerstandswert
- Terminaltyp
- Leitrichtung
- Installationsstruktur
Standardmodelle eignen sich für gängige Installationsumgebungen, während kundenspezifische Designs eine größere Flexibilität für Geräte mit besonderen Platzbeschränkungen, Montageanforderungen oder Verkabelungslayouts bieten.
