Wir bieten ein umfassendes Portfolio an Widerständen, Bremseinheiten, Drosseln, Leistungsfiltern und Transformatoren mit vollständigen Anpassungsoptionen, um den unterschiedlichen Anwendungsanforderungen gerecht zu werden.

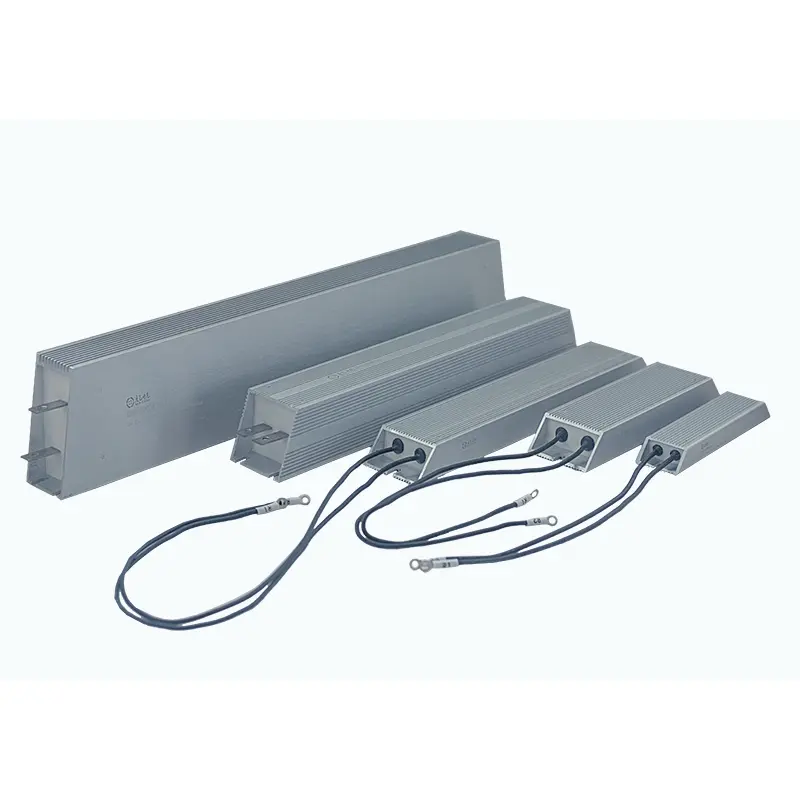

Der nichtinduktive, aluminiumbeschichtete Widerstand von DUFEW wurde speziell für Hochgeschwindigkeitsschaltkreise, Impulsstromsysteme, Wechselrichteranwendungen und elektronische Präzisionsgeräte entwickelt, bei denen herkömmliche Drahtwiderstände unter parasitären Induktivitätseffekten leiden können.
Im Gegensatz zu Standard-Leistungswiderständen, die bei schnellen Stromänderungen eine zusätzliche induktive Reaktanz erzeugen, verwendet DUFEW eine fortschrittliche bifilare Ayrton-Perry-Wicklungsstruktur, um die Magnetfeldkopplung zu minimieren und eine Leistung mit extrem niedriger Induktivität zu erreichen.
Durch die Verbesserung des Stromverhaltens und die Reduzierung von Schaltstörungen trägt dieser Widerstand dazu bei, empfindliche Leistungskomponenten zu schützen, die Wellenformstabilität zu verbessern und die Zuverlässigkeit elektronischer Hochfrequenzsysteme zu erhöhen.
DUFEW ist mit Leistungen von 50 W bis 6 kW und Widerstandswerten von 0,01 Ω bis 120 kΩ erhältlich und bietet maßgeschneiderte Widerstandslösungen mit niedriger Induktivität für Hersteller von Leistungselektronik, Wechselrichterlieferanten, Automatisierungsunternehmen und Hersteller von Industrieanlagen.
In der modernen Leistungselektronik nimmt die Schaltfrequenz immer weiter zu, während die Komponenten empfindlicher auf elektrisches Rauschen und Spannungsschwankungen reagieren.
Ein herkömmlicher Widerstand kann bei schnellen Stromübergängen zu unerwünschter Induktivität führen und Folgendes verursachen:
- Spannungsüberschreitung
- Verzerrung der aktuellen Wellenform
- EMI-Interferenz
- Halbleiterstress
- Instabilität des Steuersystems
Der nichtinduktive, aluminiumbeschichtete Widerstand von DUFEW wurde entwickelt, um eine stabile elektrische Leistung unter sich schnell ändernden Strombedingungen aufrechtzuerhalten.
| Leistungsmerkmal | Technischer Wert |
|---|---|
| Wicklungsdesign mit extrem niedriger Induktivität | Minimiert unerwünschte induktive Effekte beim Hochgeschwindigkeitsschalten |
| Ayrton-Perry bifilar winding | Hebt Magnetfelder auf, die durch Stromfluss erzeugt werden |
| Schnelle elektrische Reaktion | Verbessert die Leistung transienter Schaltkreise |
| Stabile Impulslastfähigkeit | Bewältigt wiederholte Lade- und Entladezyklen |
| Geringe elektromagnetische Störungen | Reduziert Rauschen, das empfindliche Schaltkreise beeinträchtigt |
| Wärmemanagementstruktur aus Aluminium | Maintains reliable operation under high power conditions |
Die interne Wicklungsstruktur ist der entscheidende Faktor, der niederinduktive Widerstände von herkömmlichen drahtgewickelten Designs unterscheidet. DUFEW nutzt das bifilare Wicklungsprinzip von Ayrton-Perry und verwendet zwei in entgegengesetzte Richtungen gewickelte Widerstandsdrähte, um die während des Stromflusses erzeugten Magnetfelder zu reduzieren.
Dadurch, dass sich die Magnetfelder der beiden Wicklungen teilweise gegenseitig aufheben, reduziert diese Struktur den Nettomagnetfluss erheblich und minimiert die parasitäre Induktivität, was eine schnellere elektrische Reaktion und eine verbesserte Leistung bei Hochgeschwindigkeitsschaltanwendungen ermöglicht.
In Hochfrequenz-Schaltsystemen kommt es häufig zu schnellen Stromänderungen, bei denen parasitäre Induktivitäten unerwünschte Spannungsspitzen erzeugen und die Schaltkreisstabilität beeinträchtigen können. DUFEW-Widerstände mit niedriger Induktivität sind darauf ausgelegt, transiente Energie effektiv zu verarbeiten, Schaltspitzen zu unterdrücken, die Wellenformstabilität zu verbessern und die Belastung empfindlicher Halbleiterkomponenten zu reduzieren.
Sie eignen sich besonders für:
- IGBT-Wechselrichterschaltungen
- MOSFET-Schaltsysteme
- PWM-Leistungswandler
- Hochfrequente elektronische Lasten
Beim regenerativen oder dynamischen Bremsbetrieb muss überschüssige Energie schnell abgeführt werden, um die Systemstabilität aufrechtzuerhalten. Die Struktur mit niedriger Induktivität verbessert das Bremsverhalten, reduziert Schaltstörungen und trägt dazu bei, Wechselrichter-Leistungsmodule vor vorübergehender elektrischer Belastung zu schützen.
In Hochfrequenz-Stromversorgungssystemen kann parasitäre Induktivität die Schaltwellenformen und den Gesamtwirkungsgrad beeinträchtigen. DUFEW-Widerstände mit niedriger Induktivität bieten schnelle Reaktionseigenschaften für Anwendungen wie Überspannungsschutzschaltungen, Strombegrenzungsschaltungen und Impulsabsorptionsschaltungen.
Bei elektronischen Prüfsystemen haben die Ansprecheigenschaften von Widerstandskomponenten direkten Einfluss auf die Messgenauigkeit. Das optimierte Design mit niedriger Induktivität trägt dazu bei, eine genauere Impulsantwort zu erreichen, Signalverzerrungen zu reduzieren und die Testwiederholbarkeit zu verbessern.
| Struktur | Funktion |
|---|---|
| Widerstandsdraht aus Legierung | Bietet stabile Widerstandseigenschaften |
| Symmetrische bifilare Wicklung | Reduziert die magnetische Kopplung |
| Glimmer-Isolierschicht | Trennt Wickellagen und verbessert die Stabilität |
| Quarz-Thermofüllung | Verbessert die Wärmeleitung |
| Gehäuse aus Aluminium | Bietet mechanischen Schutz und Wärmemanagement |
| Parameter | Spezifikation |
|---|---|
| Produkttyp | Nichtinduktiver, aluminiumbeschichteter Widerstand |
| Hauptmerkmal | Leistung mit geringer Induktivität |
| Wickeltechnik | Ayrton-Perry Bifilar-Wicklung |
| Leistungsbereich | 50 W – 6 kW |
| Widerstandsbereich | 0,01 Ω – 120 kΩ |
| Betriebsspannung | ≤1200V |
| Widerstandstoleranz | ±3 %, ±5 %, ±10 % |
| Temperaturkoeffizient | ≤300 ppm/℃ |
| Gehäusematerial | Aluminiumlegierung |
| Isoliermaterial | Flammhemmendes Hochtemperatur-Compound |
| Spannungsfestigkeit | 2500VAC / 60s |
| Isolationswiderstand | ≥100 MΩ |
| Standard | GB-5792 |
| Vergleichsartikel | Nichtinduktiver, aluminiumbeschichteter Widerstand von DUFEW | Konventioneller Drahtwiderstand |
|---|---|---|
| Aktuelle Antwort | Entwickelt für schnelle Stromänderungen | Begrenzt durch parasitäre Induktivität |
| Magnetischer Effekt | Gegensätzliche Magnetfelder heben sich gegenseitig auf | Magnetfelder sammeln sich an |
| Schaltleistung | Geeignet für Hochfrequenzschaltungen | Hauptsächlich für niederfrequente Anwendungen geeignet |
| EMI-Kontrolle | Reduziertes Risiko elektromagnetischer Interferenzen | Höhere Geräuschentwicklung |
| Halbleiterschutz | Hilft Spannungsspitzen zu reduzieren | Kann vorübergehenden Stress verstärken |
| Industrie | Typische Verwendung |
|---|---|
| Leistungselektronik | Hochfrequenz-Energieabsorption |
| Ladesysteme für Elektrofahrzeuge | Schaltschutzschaltungen |
| Solarwechselrichter | Entladung von Gleichstromenergie |
| Windkraftanlagen | Konverterschutz |
| Servoantriebe | Dynamisches Bremsen |
| Industrielle Automatisierung | Hochgeschwindigkeits-Steuerungssysteme |
| Laborausrüstung | Präzise Pulsprüfung |
DUFEW unterstützt die maßgeschneiderte Entwicklung nichtinduktiver Widerstände entsprechend den Anwendungsanforderungen.
Verfügbare Anpassungen:
| Benutzerdefinierter Artikel | Optionen |
|---|---|
| Widerstandswert | 0,01 Ω-120 kΩ |
| Nennleistung | 50W-6KW |
| Induktivitätsanforderung | Kundenspezifisches Design mit niedriger Induktivität |
| Abmessungen | Standard- oder Sondergehäuse |
| Terminals | Rostfreie Anschlüsse oder Hochtemperaturdrähte |
| Elektrische Parameter | Angepasst an die Schaltungsanforderungen |
Denn schnelle Stromänderungen können in herkömmlichen Widerständen eine parasitäre Induktivität erzeugen, die Spannungsspitzen und elektrisches Rauschen verursacht. Nichtinduktive Widerstände minimieren diese Effekte und verbessern die Schaltungsstabilität.
Der Hauptunterschied besteht in der Innenwickeltechnik. DUFEW verwendet eine bifilare Ayrton-Perry-Wicklung, um die Wechselwirkung des Magnetfelds zu reduzieren, während Standardwiderstände normalerweise eine herkömmliche Wicklung in einer Richtung verwenden.
Ja. Sie werden häufig in Wechselrichterbremskreisen, Impulsabsorptionskreisen und leistungselektronischen Systemen verwendet, die eine schnelle Reaktion erfordern.
Ja. DUFEW bietet OEM-Anpassungen für Widerstandswert, Nennleistung, mechanische Abmessungen, Anschlüsse und Anforderungen an die niedrige Induktivität.
