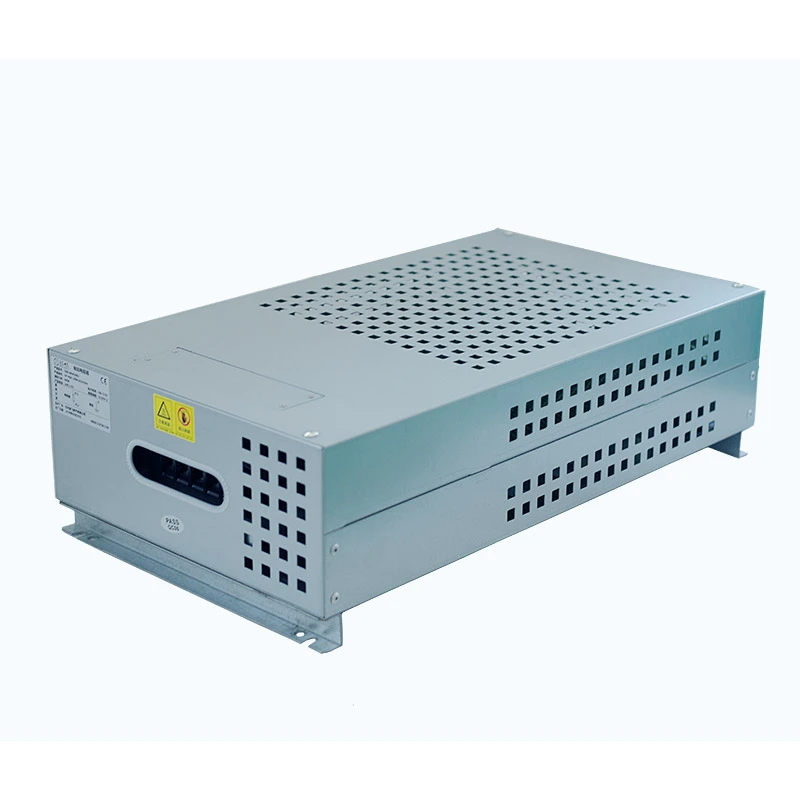

Rohrförmige Widerstandsbox

Die Rohrwiderstandsbox ist eine Hochleistungswiderstandsbaugruppe, die dazu dient, überschüssige elektrische Energie, die beim Abbremsen des Motors, beim Notstopp oder bei Lasttests entsteht, zu absorbieren und abzuleiten. Es wird häufig in industriellen Antriebssystemen, Leistungselektronikgeräten und Energiemanagementanwendungen eingesetzt.

Die von Dufew Electric hergestellte Widerstandsbox besteht aus versiegelten rohrförmigen Widerstandselementen aus Edelstahl mit präzise gewickelten Widerstandsdrähten aus einer Nickel-Chrom-Legierung. Die Innenstruktur ist mit hochdichtem Magnesiumoxid (MgO)-Isoliermaterial gefüllt, das eine hervorragende elektrische Isolierung und effiziente Wärmeübertragung bietet.

Im Vergleich zu herkömmlichen drahtgewickelten Widerständen vom offenen Typ oder herkömmlichen Widerstandskästen bietet die röhrenförmige Bauweise einen besseren Schutz vor Staub, Feuchtigkeit, Ölverschmutzung und mechanischen Stößen und eignet sich daher für anspruchsvolle Industrieumgebungen.

Jedes röhrenförmige Widerstandselement unterstützt einen Leistungsbereich von 50 W bis 3000 W. Mehrere Elemente können in Reihe oder parallel geschaltet werden, um individuelle Nennleistungen von bis zu 30 kW zu erreichen, wobei Widerstandswerte von 0,01 Ω bis 1 kΩ verfügbar sind.

Strukturelle Designmerkmale

Versiegelte rohrförmige Widerstandselemente aus Edelstahl

Jedes Widerstandsrohr ist unabhängig mit einer Außenhülle aus Edelstahl abgedichtet und mit Magnesiumoxid-Isoliermaterial gefüllt. Die vollständig geschlossene Struktur verhindert, dass Feuchtigkeit, Staub und Öl den Widerstandsdraht erreichen, was die Langzeitstabilität und Lebensdauer verbessert.

Effiziente Wärmeableitungsstruktur

Die rohrförmigen Elemente sind horizontal mit ausreichendem Abstand zwischen den einzelnen Rohren angeordnet. Dieses Design verbessert die Luftzirkulation und ermöglicht eine gleichmäßige Wärmeübertragung durch die Metalloberfläche, wodurch örtliche Überhitzung während des Dauerbetriebs reduziert wird.

Verbesserter Korrosionsschutz

Die Widerstandsbox kombiniert Edelstahlrohrelemente mit einem schützenden Metallgehäuse, um die Beständigkeit gegen Korrosion, Industriestaub und raue Betriebsumgebungen zu verbessern. Es eignet sich für den Einsatz in Werkstätten, Außenanlagen und Industriestandorten mit hoher Luftfeuchtigkeit oder chemischer Belastung.

Unabhängiges modulares Ersatzdesign

Jedes rohrförmige Widerstandselement wird unabhängig montiert, sodass ein einzelner Austausch möglich ist, ohne dass die gesamte Widerstandsbox entfernt werden muss. Dies reduziert die Wartungszeit und minimiert die Ausfallzeiten der Geräte.

Hauptvorteile

- Vollständig versiegelte Rohrstruktur: Schützt interne Widerstandselemente vor Feuchtigkeit, Staub, Öl und industriellen Verunreinigungen.

- Hohe Wärmeleitfähigkeit: Die Magnesiumoxidfüllung sorgt für eine effiziente Wärmeübertragung und eine stabile Temperaturleistung.

- Starke mechanische Haltbarkeit: Die Edelstahlkonstruktion bietet hervorragende Vibrationsfestigkeit und Stoßschutz.

- Flexible Konfiguration: Unterstützt benutzerdefinierte Widerstandswerte, Nennleistungen und Installationsstrukturen.

- Stabile Leistung bei häufigem Betrieb: Geeignet für wiederholte Brems- und Energieabsorptionszyklen.

- Platzsparendes Design: Kompakte Bauweise ermöglicht flexiblen Einbau in Schaltschränken oder Gerätesystemen.

Anwendungen

Rohrwiderstandsboxen werden häufig in Industriesystemen eingesetzt, die eine effektive Energieableitung und Bremssteuerung erfordern, einschließlich Frequenzumrichter-Bremssystemen, Energieverbrauchskreisen für Servoantriebe, Aufzugs- und Hebegeräten, Kränen und anderen Hochleistungsmaschinen.

Es eignet sich auch für CNC-Werkzeugmaschinen, Fördersysteme, Spritzgussmaschinen, Verpackungsmaschinen, Windkraft- und erneuerbare Energieanlagen, Batterielade- und -entladetestsysteme sowie industrielle Belastungstestanwendungen.

Technische Spezifikationen

Elektrische Leistung

Mechanische Leistung

Anpassungsoptionen

Dufew Electric bietet maßgeschneiderte Rohrwiderstandsbox-Lösungen basierend auf verschiedenen industriellen Anwendungsanforderungen, einschließlich Nennleistung, Widerstandswert, Spannungsbedingungen, Anzahl der Widerstandsrohre, Verbindungsmethoden, Gehäuseabmessungen, Installationsstruktur und Schutzniveau.

Mehrere röhrenförmige Widerstandselemente können über Reihen- oder Parallelschaltungen konfiguriert werden, um unterschiedliche Bremsleistungs- und Belastungstestanforderungen zu erreichen, sodass sich das Produkt an verschiedene Betriebsbedingungen anpassen kann.

Rohrförmige Widerstandsbox im Vergleich zu traditioneller Widerstandsbox

FAQ

1. Was ist der Unterschied zwischen einer röhrenförmigen Widerstandsbox und einer herkömmlichen Widerstandsbox?

Die Rohrwiderstandsbox verwendet versiegelte rohrförmige Widerstandselemente aus rostfreiem Stahl, die mit hochdichtem Magnesiumoxid-Isoliermaterial gefüllt sind. Diese Struktur bietet einen besseren Schutz gegen Feuchtigkeit, Staub, Ölverschmutzung und mechanische Beanspruchung im Vergleich zu herkömmlichen drahtgewickelten oder gewellten Widerstandskonstruktionen vom offenen Typ.

2. Für welche Anwendungen eignet sich diese Widerstandsbox?

Dieses Produkt wird häufig zur Energieabsorption in Frequenzumrichtern, Servoantrieben, Aufzügen, Kränen, CNC-Maschinen und anderen Geräten mit häufiger Beschleunigung und Verzögerung verwendet. Es eignet sich auch für industrielle Lasttests, Batterieentladungstests und Leistungssteuerungssysteme.

3. Kann Dufew maßgeschneiderte Widerstandslösungen anbieten?

Ja. Dufew unterstützt die Anpassung von Widerstandswerten, Nennleistung, Spannungsanforderungen, Gehäuseabmessungen, Verbindungsmethoden und Installationsstrukturen entsprechend verschiedenen industriellen Anwendungen.

4. Können einzelne Widerstandselemente separat ausgetauscht werden?

Ja. Durch das modulare Rohrelementdesign kann ein einzelnes beschädigtes Widerstandsrohr entfernt und ersetzt werden, ohne dass die gesamte Baugruppe ausgetauscht werden muss, was dazu beiträgt, Wartungskosten und Geräteausfallzeiten zu reduzieren.

5. Ist dieses Produkt für raue Industrieumgebungen geeignet?

Ja. Die versiegelte Metallrohrstruktur bietet eine hervorragende Beständigkeit gegen Feuchtigkeit, Staub, Vibrationen und Ölverschmutzung. Es kann zuverlässig in Industriewerkstätten, Outdoor-Geräten und anderen anspruchsvollen Umgebungen betrieben werden.
