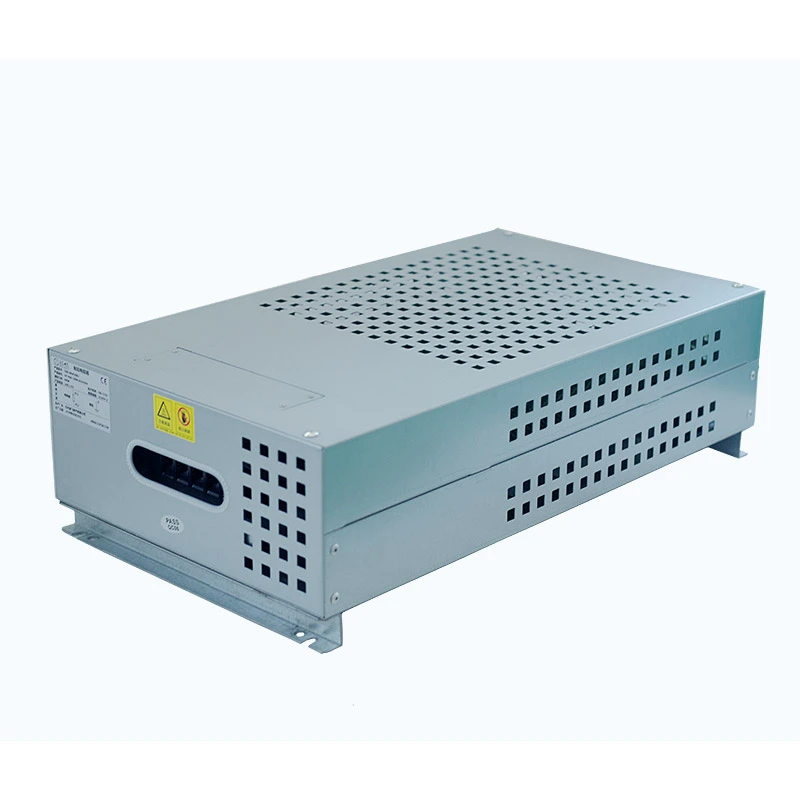

Eine Lastwiderstandsbox ist ein elektrisches Prüfgerät, das Widerstandselemente verwendet, um die tatsächlichen Stromverbrauchsbedingungen elektrischer Geräte zu simulieren. Durch die Umwandlung elektrischer Energie in kontrollierte Wärme während des Betriebs können Ingenieure Ausgangsstabilität, Belastbarkeit, Überlastreaktion, Schutzfunktionen und langfristige Betriebszuverlässigkeit bewerten.
Im Gegensatz zu Bremswiderstandslösungen, die hauptsächlich darauf ausgelegt sind, regenerative Energie aus der Motorverzögerung zu absorbieren, fungiert eine Lastwiderstandsbox als steuerbare Testlast zur Überprüfung der Leistung von Stromquellen und Stromumwandlungsgeräten.
Die interne Widerstandsbaugruppe besteht aus mehreren gewellten Widerstandselementen, die durch Reihen- und Parallelschaltungen angeordnet sind, um unterschiedliche Lastkonfigurationen zu erreichen. Unabhängige Lastabschnitte ermöglichen Benutzern die Anpassung der Testbedingungen durch Umschalten verschiedener Widerstandsgruppen, ohne die gesamte Hardwarestruktur zu ändern.
Der Arbeitsprozess kann wie folgt beschrieben werden:
Leistungsgeräteausgang → Lastwiderstandskasteneingang → Widerstandslastverbrauch → Leistungsdatenauswertung
Das Gehäuse besteht aus aluminium-zinkbeschichtetem Stahlblech und bietet mechanischen Schutz, effiziente Wärmeableitung, Korrosionsbeständigkeit und eine bequeme Installation. Für den externen elektrischen Anschluss ist ein spezieller Klemmenblock integriert. Für Anwendungen, die einen kontinuierlichen Hochleistungsbetrieb erfordern, ist eine optionale Zwangsluftkühlung erhältlich.
| Parameter | Spezifikation |
|---|---|
| Leistungsbereich | 1KW-30KW |
| Arbeitsspannung | ≤1200V |
| Widerstandsbereich | 0,01 Ω---1 KΩ |
| Widerstandstoleranz | ±3/±5/±10 |
| Schutzgrad | IP20/IP23 |
| Temperaturkoeffizient | ≤300 ppm/℃ |
| Flammhemmende Qualität | UL 94V-2 |
| Standardkonformität | GB-5792 |
Das Gerät bietet kontrollierte Lastbedingungen zur Überprüfung der USV-Nennausgangsfähigkeit, der Überlastreaktion, der Spannungsstabilität und der Langzeitbetriebsleistung. Durch die Anwendung unterschiedlicher Laststufen können Ingenieure das USV-Verhalten unter Bedingungen bewerten, die den tatsächlichen Betriebsanforderungen besser entsprechen.
Als künstliche elektrische Last kann das Gerät zur Überprüfung der Generatorkapazität vor der Inbetriebnahme oder während geplanter Wartungsarbeiten verwendet werden. Zu den typischen Anwendungen gehören das Testen von Dieselgeneratoren, die Inspektion von Notstromsystemen und Werksabnahmetests, die dabei helfen, die Ausgangsleistung unter definierten Lastbedingungen zu bestätigen.
Die kontrollierte ohmsche Last ermöglicht es Ingenieuren, die Ausgangsstromfähigkeit, die thermische Leistung, die Schutzfunktionen und die langfristige Betriebszuverlässigkeit von Wechselrichtern und Netzteilen zu bewerten. Einstellbare Lastbedingungen unterstützen auch Tests in verschiedenen Phasen des Gerätebetriebs.
The system provides controlled discharge loads for battery systems, PCS equipment, and energy management systems, allowing engineers to assess discharge performance and operating stability under specified electrical conditions.
Die internen Schaltkreise sind in mehrere unabhängige Lastgruppen unterteilt, sodass die Leistung schrittweise an das erforderliche Testprofil angepasst werden kann. Diese Konfiguration unterstützt flexible Lastkombinationen, wiederholbare Testbedingungen und eine einfachere Fehlerisolierung, wenn einzelne Abschnitte überprüft werden müssen.
Das System kann unterschiedliche Lastbedingungen reproduzieren, vom Leichtlastbetrieb bis hin zu Volllast- und kurzfristigen Überlasttests, sodass Ingenieure die Geräteleistung über einen breiteren Betriebsbereich bewerten können.
| Testbedingung | Zweck |
|---|---|
| Leichte Belastung | Überprüfen Sie den Betrieb mit geringer Leistung |
| Halbe Ladung | Überprüfen Sie die Leistung bei mittlerer Last |
| Volle Ladung | Bestätigen Sie die Nennkapazität |
| Überlast | Bewerten Sie die Schutzfähigkeit |
Die integrierte Klemmenstruktur kann sowohl für AC- als auch DC-Testanwendungen konfiguriert werden und bietet so eine größere Flexibilität beim Testen verschiedener Arten von Stromversorgungsgeräten. Mit einer maximalen Arbeitsspannung von 1200 V kann das System eine Reihe industrieller Leistungstestanforderungen erfüllen, ohne dass Änderungen an der grundlegenden Widerstandsstruktur erforderlich sind.
Wählen Sie vor der Installation die entsprechende Nennleistung, den Widerstandswert und den Schutzgrad entsprechend der Ausgangsleistung des getesteten Geräts, den erforderlichen Testbedingungen und der Installationsumgebung aus. Die richtige Übereinstimmung der Spezifikationen ist für eine sichere Energieableitung während der Prüfung von entscheidender Bedeutung.
Überprüfen Sie vor der Installation das Gehäuse, die Klemmenblöcke und das Kühlsystem, um sicherzustellen, dass das Gerät intakt und betriebsbereit ist. Alle sichtbaren Schäden oder Unregelmäßigkeiten sollten vor dem elektrischen Anschluss behoben werden.
Installieren Sie das Gerät an einem gut belüfteten Ort mit ausreichend Abstand zur Wärmeableitung. Der Installationsbereich sollte von brennbaren Materialien, eingeschränkter Luftzirkulation und übermäßiger Luftfeuchtigkeit ferngehalten werden, die den sicheren Betrieb beeinträchtigen könnten.
Verwenden Sie die am Gehäuse vorgesehenen Montagelöcher, um das Gerät sicher auf dem Boden oder einer vorgesehenen Testplattform zu installieren. Die Montagekonstruktion sollte für das Gerätegewicht und die Betriebsbedingungen geeignet sein.
Verbinden Sie die Ausgangsklemmen des getesteten Geräts mit den Lasteingangsklemmen gemäß dem mitgelieferten Schaltplan. Bei Gleichstromanwendungen muss die Polarität überprüft werden, während alle Klemmenverbindungen ordnungsgemäß festgezogen und mit Kabeln verbunden werden sollten, die für den erwarteten Strom geeignet sind.
Nachdem Sie die vollständige elektrische Verbindung überprüft haben, beginnen Sie mit der Prüfung bei einem niedrigen Lastniveau und erhöhen Sie schrittweise die aktiven Lastabschnitte entsprechend dem Prüfverfahren. Überwachen Sie während des Betriebs die Widerstandstemperatur und andere relevante Betriebsbedingungen, um sicherzustellen, dass das Gerät innerhalb des angegebenen Bereichs bleibt.
Die Lastwiderstandsbox von Dufew ist für elektrische Langzeittests konzipiert und wird vor der Auslieferung einer elektrischen und mechanischen Leistungsüberprüfung unterzogen. Der Schwerpunkt der Tests liegt auf Widerstandseigenschaften, elektrischer Sicherheit, mechanischer Integrität und stabilem Betrieb unter verschiedenen Lastbedingungen und trägt dazu bei, eine zuverlässige Leistung in industriellen Testumgebungen sicherzustellen.
| Elektrische Eigenschaften | Testbedingungen | Leistung |
|---|---|---|
| Spannungsfestigkeit | 2500VAC/50Hz/60S | Leckstrom ≤10mA |
| Isolationswiderstand | 1000 VDC | Isolationswiderstand ≥100 MΩ |
| Kurzzeitige Überlastung | 10-fache Nennleistung 5S | Kein sichtbarer Schaden |
| Langfristige Lebensdauer | Zyklischer Betrieb (Entladung 10 Sek., Intervall 90 Sek.) | Mehr als 9000 Stunden |
| Stationäre feuchte Hitze | 40℃±2/90%-95%RH/100h | △R≤±（1%R+0,05Ω） |
| Schnelle Temperaturänderung | -55℃, 55℃, 155℃ jeweils für 15 Minuten, 5 Zyklen | △R≤±（2%R+0,05Ω） |
| Hitzebeständigkeit | 350℃/2h | Keine offensichtlichen Verfärbungen oder Schäden |
| Temperaturkoeffizient | Vergleich zwischen Widerstand unter Nennlast und statischem Widerstand | Weniger als 300 ppm/℃ |
| Flammhemmung | 10-fache Nennleistung für 5 Minuten | Rotes Leuchten, aber keine Flamme |
The enclosure structure is designed to withstand transportation, installation, and industrial operating environments. Mechanical tests ensure the terminal system and housing structure maintain reliability during long-term use.
| Mechanische Eigenschaften | Testbedingungen | Leistung |
|---|---|---|
| Terminale Stärke | 45N/30S | Keine Lockerung oder sichtbare Beschädigung |
| Vibrationsfestigkeit | 5–200 Hz, 1 g, 98 m/S² | Keine sichtbaren strukturellen Schäden |
| Löthitzebeständigkeit | Leitungsanschluss eingetaucht in 350 ± 5 ℃ Lötzinn für 3S | △R≤±（1%R+0,05Ω） Keine sichtbaren äußeren Schäden, klare Markierung |
| Lötbarkeit | Anschluss für 5S in 235 ± 5℃ Lötzinn eingetaucht | Bedeckung der Anschlussoberfläche mit Lot ≥95 % |
Unterschiedliche Prüfanforderungen erfordern unterschiedliche Belastungsbedingungen. Die internen Widerstandsgruppen können in mehrere unabhängige Abschnitte konfiguriert werden, sodass Benutzer die angelegte Last entsprechend den tatsächlichen Testverfahren anpassen können.
Zu den typischen Konfigurationen gehören:
| Lademodus | Testzweck |
|---|---|
| Geringe Belastung | Überprüfen Sie die Startleistung und den Betrieb mit geringem Stromverbrauch |
| Mittlere Belastung | Bewerten Sie die Teilleistungsfähigkeit |
| Volle Ladung | Bestätigen Sie die Nennleistung |
| Überlastung | Schutzreaktion und Systemstabilität prüfen |
Dieses Teildesign ermöglicht es Ingenieuren, mehrere Tests mit einer Einheit durchzuführen, anstatt mehrere Lastgeräte mit festem Wert vorzubereiten.
Für Produktionstests, Laborverifizierungen und die Bewertung der Gerätezuverlässigkeit müssen Lastgeräte häufig unter kontinuierlichen und anspruchsvollen Bedingungen betrieben werden. Die Lastwiderstandsbox von Dufew ist mit stabiler Widerstandsleistung, optimierter Wärmeableitungsstruktur, unabhängiger Widerstandsgruppierung und optionaler Zwangsluftkühlung ausgestattet, um Langzeit-Hochleistungstests zu unterstützen.
Durch dieses Design eignet es sich für Anwendungen wie Alterungstests im Werk, Überprüfung der Generatorleistung, Bewertung der USV-Zuverlässigkeit und Stromversorgungstests, bei denen konstante Lastbedingungen erforderlich sind.
Suzhou Dufew Electrical Co., Ltd. wendet während des gesamten Herstellungsprozesses strukturierte Qualitätskontrollverfahren an, die Materialprüfung, Montagekontrolle und abschließende Leistungsüberprüfung umfassen. Jede Stufe wird verwaltet, um elektrische Zuverlässigkeit, mechanische Stabilität und konstante Produktleistung sicherzustellen.
Eingehende Materialien werden vor der Produktion geprüft, um die Qualität der Widerstandselemente, Metallgehäusematerialien, Anschlusskomponenten und Isoliermaterialien zu überprüfen.
Während der Montage kontrolliert Dufew die Gruppierung der Widerstände, die Zuverlässigkeit der elektrischen Verbindung, den Isolationsabstand und die mechanische Befestigung, um sicherzustellen, dass das fertige Produkt den technischen Anforderungen entspricht.
Vor der Auslieferung wird jede Einheit einer umfassenden Überprüfung unterzogen, einschließlich Widerstandsmessung, Isolationsprüfung, Spannungsfestigkeitsprüfung, Strukturinspektion und Funktionsprüfung.
Suzhou Dufew Electrical Co., Ltd. ist auf Leistungselektronikkomponenten spezialisiert, darunter Widerstände, Bremssysteme, Drosseln, Transformatoren und Leistungsfilter. Durch seine Erfahrung in den Bereichen industrielle Automatisierung, Energiesysteme und elektrische Geräteanwendungen versteht Dufew die praktischen Anforderungen zuverlässiger Testumgebungen.
Unterschiedliche Testprojekte erfordern unterschiedliche elektrische und mechanische Konfigurationen. Dufew bietet maßgeschneiderte Lösungen je nach Nennleistung, Widerstandswert, Spannungsniveau, Laststufen, Kühlanforderungen, Gehäusestruktur und Installationsbedingungen und hilft Kunden dabei, geeignete Testleistungen für bestimmte Geräte zu erzielen.
Dufew unterstützt Gerätehersteller, Systemintegratoren, Elektrohändler und Industrieanwender mit technischer Unterstützung, maßgeschneiderter Fertigung und standardisierten Produktionsprozessen. Diese Fähigkeiten tragen dazu bei, eine stabile Versorgung und zuverlässige elektrische Lösungen für globale Industrieanwendungen sicherzustellen.
Ein Lasttestsystem erfordert nicht nur eine ausreichende Leistungskapazität, sondern auch eine genaue Lastsimulation, einen stabilen Langzeitbetrieb und eine komfortable Bedienung. Im Vergleich zu festen Einzelwiderständen oder herkömmlichen Bremswiderstandslösungen bietet die Lastwiderstandsbox von Dufew flexiblere Testfunktionen für die Überprüfung von Leistungsgeräten.
| Vergleichsdimension | Lastwiderstandsbox | Traditionelle Einzelwiderstands-/Bremswiderstandsbox |
|---|---|---|
| Hauptanwendungszweck | Entwickelt für die Prüfung von Stromversorgungsgeräten, Alterungstests und Leistungsüberprüfung von USVs, Generatoren, Wechselrichtern und Netzteilen. | Hauptsächlich für den Energieverbrauch beim Motorbremsen oder bei Anwendungen mit festem Widerstand ausgelegt. |
| Möglichkeit zur Lastanpassung | Mehrere unabhängige Widerstandsabschnitte ermöglichen eine schrittweise Lastumschaltung, um unterschiedliche Betriebsbedingungen zu simulieren. | Bietet normalerweise feste Widerstandswerte mit begrenzter oder keiner einstellbaren Belastbarkeit. |
| Flexibilität testen | Unterstützt Leichtlast-, Halblast-, Volllast- und Überlastsimulation für eine umfassende Gerätebewertung. | Wird hauptsächlich für eine einzelne Betriebsbedingung verwendet und kann verschiedene Testszenarien nicht effektiv simulieren. |
| AC/DC-Kompatibilität | Entworfen mit einheitlichem Anschlussanschluss, der die Prüfung von AC- und DC-Leistungsgeräten je nach Konfigurationsanforderungen ermöglicht. | Viele Lösungen sind für bestimmte DC-Bus- oder Bremsanwendungen konzipiert und nur begrenzt vielseitig einsetzbar. |
| Dauerlastbetrieb | Die optimierte Gehäusestruktur und das thermische Design unterstützen Langzeitlasttests und Alterungsbetrieb. | Viele Bremswiderstandsprodukte konzentrieren sich auf die kurzzeitige Energieaufnahme und können bei kontinuierlicher Belastung einen höheren Temperaturanstieg erfahren. |
| Wartungskomfort | Unabhängige Lastkreise vereinfachen die Inspektion und Fehlerbehebung. Einzelne Abschnitte können bei der Wartung separat überprüft werden. | Feste interne Strukturen erschweren die Fehlerbehebung und den Austausch. |
Lastprüfgeräte werden hauptsächlich zur Simulation elektrischer Lasten und zur Überprüfung der Leistung von Stromversorgungssystemen verwendet, einschließlich Ausgangskapazität, Stabilität und Überlastreaktion von Generatoren, USV-Systemen, Wechselrichtern und Netzteilen. Bremswiderstandslösungen werden hauptsächlich in Motorantriebssystemen eingesetzt, um regenerative Energie beim Abbremsen zu absorbieren und Überspannungen im DC-Bus zu verhindern.
Das System verwendet eine Teillaststeuerung, bei der interne Widerstandsgruppen in unabhängige Schaltkreise unterteilt werden. Durch das Umschalten verschiedener Abschnitte können Benutzer verschiedene Betriebsbedingungen simulieren, darunter leichte Last, Teillast, Nennlast und Überlastbedingungen. Diese Konfiguration verbessert die Testflexibilität und Wiederholbarkeit.
Die Kühlmethode wird je nach Leistungskapazität, Betriebsdauer, Installationsumgebung und Wärmeableitungsanforderungen ausgewählt. Standardkonfigurationen nutzen einen natürlichen Luftstrom, während für Anwendungen, die eine höhere Leistungsabgabe oder einen längeren Dauerbetrieb erfordern, eine Zwangsluftkühlung hinzugefügt werden kann.
Ja. Dufew Electric kann Widerstandswerte, Nennleistung, Spannungsniveaus, Laststufen, Kühlmethoden, Gehäusestrukturen und Anschlusskonfigurationen entsprechend spezifischer Testanforderungen anpassen.
Es eignet sich für Leistungsüberprüfungen, Wartungstests, Alterungstests und Laborbewertungen von Generatoren, USV-Systemen, Wechselrichtern, Gleichstromversorgungen, Ladegeräten, Geräten zur Energiespeicherumwandlung und anderen industriellen Stromversorgungssystemen.
Ja. Dufew Electric bietet technische Unterstützung auf der Grundlage der Gerätespezifikationen und Testanforderungen des Kunden und hilft bei der Entwicklung geeigneter Konfigurationen für unterschiedliche Leistungskapazitäten, elektrische Bedingungen und Installationsumgebungen.
