Wir bieten ein umfassendes Portfolio an Widerständen, Bremseinheiten, Drosseln, Leistungsfiltern und Transformatoren mit vollständigen Anpassungsoptionen, um den unterschiedlichen Anwendungsanforderungen gerecht zu werden.

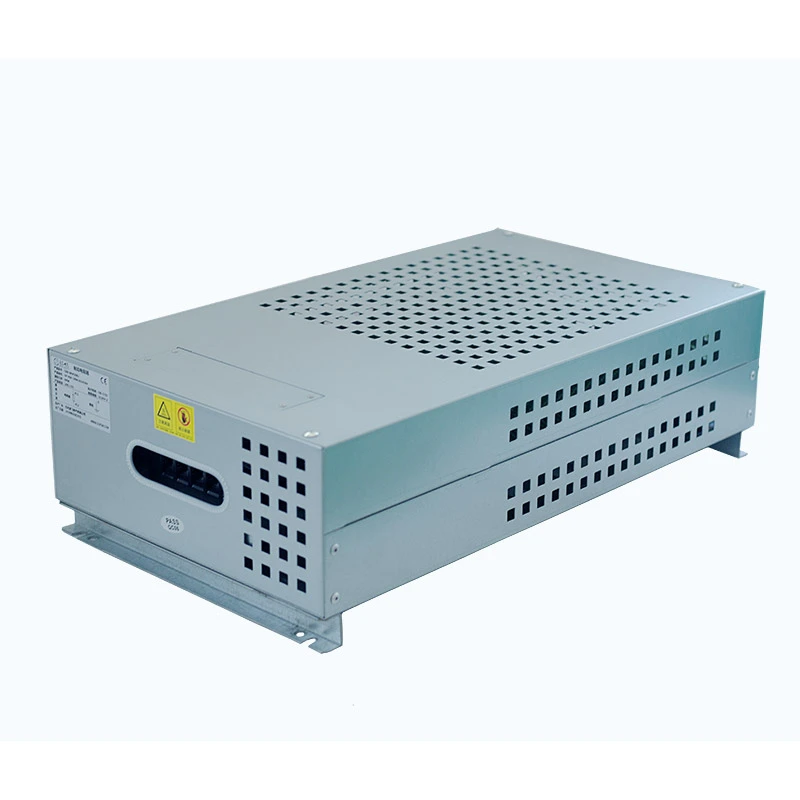

Die Inverter-Bremswiderstandsbox ist eine spezielle Bremskomponente, die in umrichterbetriebenen Motorsystemen verwendet wird. Wenn ein Motor mit einer großen Trägheitslast abbremst, wird regenerative Energie in den Gleichstromzwischenkreis des Wechselrichters zurückgespeist, wodurch die Busspannung ansteigt. Dieses Produkt leitet die überschüssige Energie über Widerstandselemente ab, um einen stabilen Wechselrichterbetrieb aufrechtzuerhalten.
Die interne Struktur besteht aus mehreren gewellten Widerstandselementen, die entsprechend den erforderlichen Widerstands- und Leistungswerten angeordnet sind. Die Widerstandsbaugruppe ist in einem schützenden Aluminium-Zink-beschichteten Stahlgehäuse mit integrierten Klemmenblöcken und Temperaturschutzschaltern installiert.
Das Gehäusedesign unterstützt die externe Montage neben dem Wechselrichterschrank und hilft so, Platz im Schrank zu sparen und gleichzeitig eine effektive Wärmeableitung und elektrische Sicherheit zu gewährleisten.
Der Widerstand und die Leistungskonfiguration sind gemäß den üblichen Bremsanforderungen des Wechselrichters ausgelegt. Dies vereinfacht die Auswahl und hilft, manuelle Berechnungen während der Systemintegration zu reduzieren.
The enclosure adopts a side ventilation design that directs hot air away from the inverter cabinet, reducing secondary heat accumulation around drive components.
Die interne Anordnung sorgt für einen ausreichenden Isolationsabstand zwischen den Widerstandselementen und dem Gehäuse und unterstützt so einen stabilen Betrieb bei DC-Busspannungen von bis zu 1200 V.
Der spezielle Montagesockel ermöglicht die Installation an der Seite oder am Boden von Wechselrichterschränken, ohne wertvollen Platz im Schaltschrank zu beanspruchen.
- Speziell für regenerative VFD-Bremssysteme entwickelt
- Wandelt überschüssige Bremsenergie in Wärme um, um DC-Bus-Überspannungsalarme zu verhindern
- Die Wellwiderstandskombination unterstützt Nennleistungen von bis zu 30 kW
- Eingebauter Temperaturschalter erhöht die Betriebssicherheit
- Das mit Aluminiumzink beschichtete Gehäuse bietet Korrosionsbeständigkeit und mechanischen Schutz
- Geeignet für häufige Beschleunigungs-, Verzögerungs- und Notstoppbedingungen
Der elektrische Wellpappenwiderstandsschrank von Dufew ist für industrielle Antriebssysteme konzipiert, die eine zuverlässige Energieableitung beim Bremsen, Abbremsen und dynamischen Laststeuerung erfordern. Dank seiner flexiblen Konfiguration eignet es sich für verschiedene Schwerlastanwendungen, darunter:
Der Widerstandsschrank hilft bei der Verwaltung der bei häufigen Hebe- und Senkvorgängen erzeugten regenerativen Energie und verbessert so die Systemstabilität in Aufzügen, Turmdrehkranen, Hebezeugen, Winden und Hebebühnen.
Für Geräte mit häufigen Beschleunigungs- und Verzögerungszyklen, wie z. B. Bandförderer, Staplerrückladegeräte und schwere Transportsysteme, bietet die Lösung eine stabile Bremsleistung und unterstützt den kontinuierlichen Industriebetrieb.
Der Schrank eignet sich für Industriemaschinen, die eine präzise Motorsteuerung und Energieabsorption erfordern, darunter Walzwerke, Zentrifugen, Spritzgussmaschinen, Drahtziehmaschinen und Textilmaschinen.
Es kann auch in Leistungstestgeräte für Wechselrichter und Servoantriebstestsysteme integriert werden, um kontrollierte Widerstandslasten zur Bewertung der elektrischen Leistung und Systemzuverlässigkeit bereitzustellen.
| Parameter | Spezifikation |
|---|---|
| Leistungsbereich | 1kW-30kW |
| Arbeitsspannung | ≤1200V |
| Widerstandsbereich | 0,01 Ω-1 kΩ |
| Widerstandstoleranz | ±3 % / ±5 % / ±10 % |
| Schutzgrad | IP20 / IP23 |
| Temperaturkoeffizient | ≤300 ppm/℃ |
| Flammhemmende Qualität | UL94V-2 |
| Standard | GB-5792 |
Beispiel: CRB 10KW 13.6R J
| Code | Beschreibung |
|---|---|
| CRB | Bremswiderstandsbox |
| 10KW | Nennleistung |
| 13,6R | Bewerteter Widerstand |
| J | Widerstandstoleranz (K=10 %, J=5 %, H=3 %) |
| Leistungselement | Testbedingung | Leistung |
|---|---|---|
| Spannungsfestigkeit | 2500VAC/50Hz/60S | Leckstrom ≤10mA |
| Isolationswiderstand | 1000 VDC | ≥100 MΩ |
| Short-Time Overload | 10-fache Nennleistung 5S | Kein sichtbarer Schaden |
| Long-Term Load Life | 10S Entladung / 90S Intervallzyklus | >9000h |
| Feuchte-Hitze-Test | 40℃±2℃ / 90%-95%RH / 100h | △R≤±(1%R+0,05Ω) |
| Temperaturwechsel | -55℃, 55℃, 155℃ zyklisch | △R≤±(2%R+0,05Ω) |
| Hitzebeständigkeit | 350℃/2h | Keine Verfärbung oder Beschädigung |
| Temperaturkoeffizient | Nennlastzustand | <300 ppm/℃ |
| Flammentest | 10-fache Nennleistung 5min | Rotes Erhitzen ohne Flamme |
| Leistungselement | Testbedingung | Leistung |
|---|---|---|
| Terminale Stärke | 45N/30S | Keine Lockerheit oder Beschädigung |
| Vibrationsfestigkeit | 5–200 Hz, 1 g, 98 m/S² | Keine strukturellen Schäden |
| Löthitzebeständigkeit | 350 ± 5 ℃ / 3S | △R≤±(1%R+0,05Ω) |
| Lötbarkeit | 235 ± 5 ℃ / 5S | Lotabdeckung >95 % |
Bei schneller Verzögerung oder Notbremsung bietet dieses Produkt einen effektiven Energieableitungspfad, um die Stabilität des Wechselrichter-Gleichstrombusses aufrechtzuerhalten.
Die Widerstandsstruktur ist für wiederholte Energieabsorptionsbedingungen ausgelegt, die häufig in Hebezeugen, Förderbändern und industriellen Automatisierungssystemen auftreten.
Die externe Montagestruktur reduziert den Platzbedarf im Schrank und vereinfacht die Systeminstallation.
| Vergleichsartikel | Wechselrichter-Bremswiderstandsbox | Allgemeine Lastwiderstandsbox |
|---|---|---|
| Hauptzweck | Entwickelt für Wechselrichterbremsung und DC-Bus-Spannungsregelung | Allgemeine Widerstandslastanwendungen |
| Parameterauswahl | Abgestimmt auf die Anforderungen der Wechselrichter-Bremseinheit | Erfordert eine zusätzliche Widerstandsberechnung |
| Kühlendes Design | Der seitliche Auslass verhindert, dass heiße Luft in den Wechselrichterschrank gelangt | Der normale Luftstrom kann die umliegenden Geräte beeinträchtigen |
| Installation | Unterstützt die externe Montage des Wechselrichterschranks | Erfordert normalerweise separaten Installationsraum |
| Arbeitszustand | Optimiert für intermittierendes regeneratives Bremsen | Wird hauptsächlich für allgemeine Belastungen oder Tests verwendet |
Dufew Electric wendet standardisierte Produktionsverfahren an, von der Widerstandsmontage über die Gehäusefertigung bis hin zur Prüfung der elektrischen Leistung.
Die Qualitätskontrolle umfasst:
- Wareneingangskontrolle
- Überprüfung des Widerstandswerts
- Isolationsprüfung
- Prüfung des Wärmeschutzes
- Endkontrolle des Produkts
Jede Widerstandsbox wird entsprechend der Produktgröße und den Transportanforderungen professionell verpackt.
Der Verpackungsprozess umfasst:
- Produktschutzbefestigung
- Feuchtigkeitsbeständige Verpackung
- Vorbereitung der Exportsendung
- Batch-Auftragsverwaltung
Die Auswahl einer geeigneten Wechselrichter-Bremswiderstandsbox erfordert eine umfassende Bewertung der Wechselrichterparameter, Motoreigenschaften, Bremsbedingungen und Installationsumgebung. Die richtige Konfiguration trägt dazu bei, regenerative Energie effektiv abzuleiten, DC-Bus-Überspannungen zu verhindern und die langfristige Zuverlässigkeit von VFD-Systemen zu verbessern.
Die Nennleistung des Widerstandskastens sollte entsprechend der Wechselrichterkapazität und den Betriebsbedingungen des Motors ausgewählt werden. Anwendungen mit höherer Motorleistung, größerer Lastträgheit oder häufigen Bremszyklen erfordern im Allgemeinen eine stärkere Energieabsorptionsfähigkeit.
Zu den wichtigsten Auswahlfaktoren gehören die Nennleistung des Wechselrichters, die Motorleistung, die Lastträgheit, das erforderliche Bremsmoment und die Bremsfrequenz.
Die Arbeitsspannung des Widerstands muss mit der DC-Busspannung des Wechselrichters übereinstimmen, um einen sicheren und stabilen Betrieb zu gewährleisten. Unterschiedliche Antriebssysteme erfordern möglicherweise unterschiedliche Spannungskonfigurationen, z. B. Wechselrichtersysteme der 400-V-Klasse, 690-V-Industrieantriebe oder Hochspannungs-Gleichstromanwendungen bis zu 1200 V.
Die Bremswiderstandslösungen von Dufew sind so konzipiert, dass sie je nach Anwendungsanforderungen einen stabilen Betrieb unter verschiedenen DC-Bus-Spannungsbedingungen unterstützen.
Der Widerstandswert hat direkten Einfluss auf die Bremsleistung. Ein niedrigerer Widerstandswert kann für eine stärkere Bremskraft sorgen, führt aber zu einem höheren Stromfluss, während ein höherer Widerstandswert die Strombelastung verringert, aber möglicherweise die Bremszeit verlängert.
Die geeignete Widerstandskonfiguration sollte entsprechend den Spezifikationen der Wechselrichter-Bremseinheit, dem zulässigen Bremsstrom, der erforderlichen Stoppzeit und den Lastträgheitseigenschaften bestimmt werden.
Unterschiedliche Industrieanwendungen erzeugen regenerative Energie in unterschiedlichem Maße, daher muss die Widerstandsbox entsprechend dem tatsächlichen Bremszyklus und den Betriebsbedingungen ausgewählt werden.
| Anwendung | Betriebszustand | Auswahlfokus |
|---|---|---|
| Aufzug | Häufige Beschleunigungs- und Stoppzyklen | Hohe Zuverlässigkeit und wiederholte Bremsfähigkeit |
| Kran & Hebezeug | Schwere Hebe- und Senkvorgänge | Hohe Überlastfähigkeit und stabile Leistung |
| Fördersystem | Langer Dauerbetrieb | Stabiles Wärmemanagement |
| Zentrifuge | Schnelle Verzögerungsanforderungen | Schnelle Energieaufnahmefähigkeit |
| Industriemaschinen | Intermittierende Bremsbedingungen | Richtige Auswahl von Leistung und Widerstand |
Die Installationsumgebung beeinflusst die Schrankstruktur, das Belüftungsdesign und die thermische Leistung. Vor der Auswahl sollten Kunden den verfügbaren Montageraum, die Installationsmethode, die Umgebungstemperatur und die Luftstrombedingungen berücksichtigen.
Dufew-Bremswiderstandskästen verfügen über praktische Installationsstrukturen und optimierte Belüftungsdesigns, die die Integration in Wechselrichterschränke ermöglichen und gleichzeitig eine effektive Wärmeableitung gewährleisten.
Standard-Widerstandskästen erfüllen möglicherweise nicht immer bestimmte industrielle Anforderungen. Dufew bietet maßgeschneiderte Konfigurationen basierend auf Widerstandswert, Nennleistung, Arbeitsspannung, Gehäuseabmessungen, Anschlussanordnung und Schutzanforderungen.
Mit professionellen Fertigungskapazitäten unterstützt Dufew Electric OEM- und kundenspezifische Bremswiderstandslösungen für verschiedene Wechselrichtersysteme und Industrieanwendungen.
Dufew-Bremswiderstandsboxen können mit verschiedenen Wechselrichtersystemen verschiedener Hersteller kombiniert werden. Kunden können Informationen zum Wechselrichtermodell bereitstellen und Dufew empfiehlt einen geeigneten Widerstand und eine geeignete Leistungskonfiguration.
Zur kundenspezifischen Anpassung sollten Kunden das Umrichtermodell, die Motorleistung, die Arbeitsspannung, den Widerstandswert, den Bremsarbeitszyklus und die Installationsanforderungen angeben. Dufew kann entsprechend diesen Parametern eine geeignete Widerstandskastenlösung entwerfen.
Ja. Dufew bietet maßgeschneiderte Bremswiderstandskästen mit einstellbaren Widerstandswerten, Nennleistungen, Gehäusedesigns, Anschlusskonfigurationen und Schutzoptionen für verschiedene industrielle Anwendungen.
Die Lebensdauer wird hauptsächlich von der Bremshäufigkeit, den Überlastbedingungen, der Betriebstemperatur, der Kühlleistung und der Installationsumgebung beeinflusst. Durch die richtige Auswahl und das richtige Wärmemanagement kann die langfristige Zuverlässigkeit verbessert werden.
Ja. Dufew-Bremswiderstandskästen sind für Anwendungen konzipiert, die wiederholte Beschleunigung und Verzögerung erfordern, wie z. B. Aufzüge, Kräne, Förderbänder und industrielle Automatisierungsgeräte. Die Leistung sollte entsprechend dem Bremszyklus gewählt werden.
Es wird eine regelmäßige Inspektion empfohlen, um die Belüftungsbedingungen, Anschlussverbindungen, Staubansammlungen und Anzeichen von Überhitzung zu überprüfen. Eine ordnungsgemäße Wartung trägt dazu bei, eine stabile Leistung und eine längere Lebensdauer zu gewährleisten.
Dufew-Bremswiderstandskästen verfügen über Schutzgehäuse und zuverlässige Strukturen für industrielle Anwendungen. Für Umgebungen mit hoher Luftfeuchtigkeit, Staub oder besonderen Betriebsbedingungen stehen maßgeschneiderte Schutzlösungen zur Verfügung.
Dufew ist auf die Entwicklung und Herstellung industrieller Widerstände spezialisiert und bietet maßgeschneiderte Bremswiderstandslösungen, strenge Qualitätsprüfungen und zuverlässige Unterstützung für Wechselrichterhersteller, Anlagenbauer und Automatisierungsunternehmen.
Benötigen Sie eine Bremswiderstandslösung für Aufzüge, Kräne, Industrieantriebe oder Automatisierungsgeräte?
Geben Sie Ihr Wechselrichtermodell, Ihre Motorleistung, Ihre DC-Busspannung und Ihre Bremsanforderungen an. Dufew empfiehlt Ihnen eine geeignete VFD-Bremswiderstandsbox und bietet technischen Support für Ihr Projekt.
Fordern Sie noch heute ein Angebot für individuelle Widerstandswerte, Nennleistungen und Gehäusedesigns an.
