Wir bieten ein umfassendes Portfolio an Widerständen, Bremseinheiten, Drosseln, Leistungsfiltern und Transformatoren mit vollständigen Anpassungsoptionen, um den unterschiedlichen Anwendungsanforderungen gerecht zu werden.

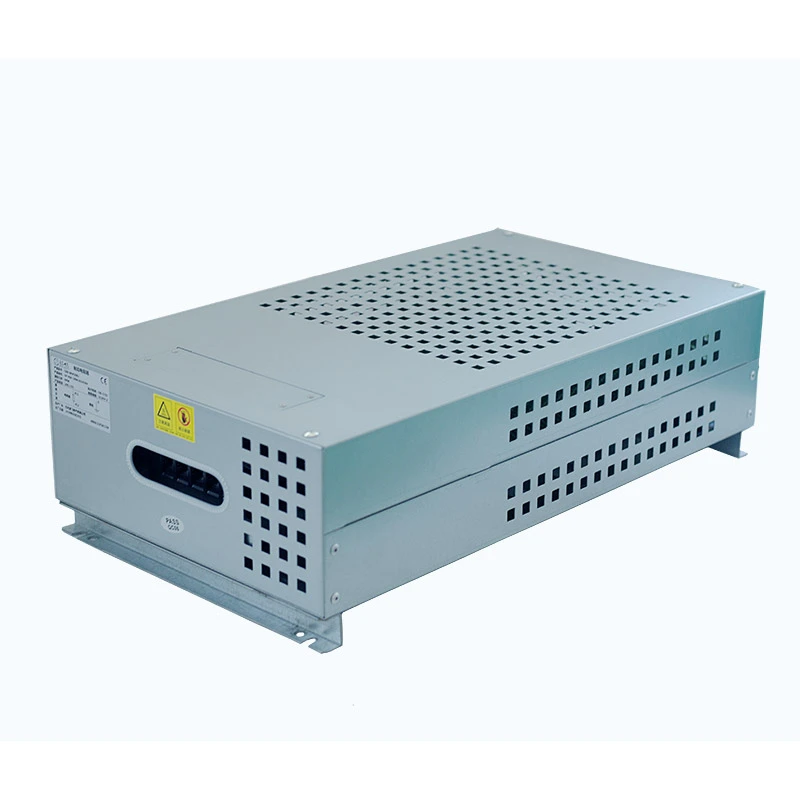

Die Hochleistungs-Widerstandsbox von Dufew kombiniert mehrere gewellte Widerstandselemente in einem kompakten Metallgehäuse, um hohe Energieverlustanforderungen zu erfüllen.
Die Widerstandseinheiten können je nach Leistungs- und Widerstandsanforderungen in Reihe oder parallel geschaltet werden. Das Gehäuse besteht aus Aluminium-Zink-beschichtetem Stahlblech mit integrierten Anschlüssen und Temperaturschutzvorrichtungen für eine sichere und bequeme Installation.
Mit anpassbaren Spezifikationen und mehreren Kühlkonfigurationen eignet sich dieses Produkt für Inverter-Bremssysteme, industrielle Prüfgeräte, Energiespeicheranwendungen und große Antriebssysteme.
| Parameter | Spezifikation |
|---|---|
| Power Range | 1kW-30kW |
| Arbeitsspannung | ≤1200V |
| Widerstandsbereich | 0,01 Ω-1 kΩ |
| Widerstandstoleranz | ±3 % / ±5 % / ±10 % |
| Schutzgrad | IP20 / IP23 |
| Temperaturkoeffizient | ≤300 ppm/℃ |
| Flammhemmende Qualität | UL94V-2 |
| Standard | GB-5792 |
Beispiel: CRB 10KW 13.6R J
| Code | Beschreibung |
|---|---|
| CRB | Hochleistungswiderstandsbox |
| 10KW | Nennleistung |
| 13,6R | Bewerteter Widerstand |
| J | Widerstandstoleranz (K=10 %, J=5 %, H=3 %) |
Die Auswahl der richtigen Hochleistungswiderstandsbox hängt von den elektrischen Anforderungen, den Betriebsbedingungen und der Installationsumgebung ab. Zu den wichtigsten Auswahlfaktoren gehören:
Wählen Sie die geeignete Leistungskapazität entsprechend den Anforderungen an den Energieverbrauch, den Lastbedingungen und den Betriebszyklen.
Der Widerstandswert sollte zur Systemspannung, den Stromanforderungen und den Anwendungsbedingungen passen, um eine stabile Energieableitung zu gewährleisten.
Berücksichtigen Sie die Betriebsdauer, den Installationsraum und die Wärmeableitungsbedingungen, um eine geeignete Kühlkonfiguration auszuwählen.
Unterschiedliche Anwendungen können unterschiedliche Gehäusestrukturen, Schutzstufen und mechanische Konstruktionen erfordern.
Berücksichtigen Sie Verbindungsmethoden, Montageanforderungen, Schutzfunktionen und Systemintegrationsbedingungen, um sicherzustellen, dass die Widerstandsbox zum gesamten Gerätesystem passt.
Designed for high-power industrial applications, the resistor system can be configured to meet different operating requirements, including inverter braking, energy storage discharge testing, industrial equipment aging tests, and simulated power load applications.
Die internen Widerstandskreise können in mehrere unabhängige Leistungszweige unterteilt werden, sodass sich das System an unterschiedliche Betriebsbedingungen anpassen kann, z. B. Inbetriebnahme bei geringer Last, Betrieb bei Nennleistung und kurzzeitige Überlastprüfung.
Diese flexible Konfiguration verbessert die Anpassungsfähigkeit der Ausrüstung, vereinfacht Testprozesse und reduziert den Bedarf an mehreren Widerstandslösungen für verschiedene Anwendungen.
Die Gehäusestruktur unterstützt je nach spezifischen Anwendungsanforderungen verschiedene Widerstandselemente, darunter Wellwiderstände, Widerstände mit Aluminiumgehäuse und röhrenförmige Widerstandselemente.
Für saubere Produktionsbereiche, staubige Umgebungen, ölige Industriestandorte und andere anspruchsvolle Arbeitsbedingungen können verschiedene Konfigurationen ausgewählt werden, um eine zuverlässige Leistung zu erzielen.
Das Innengehäuse verfügt über ein unabhängiges Kühlkammerdesign und bietet dedizierte Luftstromkanäle für verschiedene Widerstandsgruppen. Diese Struktur trägt dazu bei, die Wärmeansammlung zwischen den Schaltkreisen zu reduzieren und die allgemeine thermische Stabilität während des Betriebs zu verbessern.
Mehrere Axialventilatoren sorgen für einen gerichteten Luftstrom über die Heizelemente und verbessern so die Wärmeableitungseffizienz bei kontinuierlichem Hochleistungsbetrieb.
Das optimierte Belüftungsdesign trägt dazu bei, eine stabile Temperaturleistung für Langzeitanwendungen aufrechtzuerhalten, einschließlich 24-Stunden-Testbedingungen unter hoher Belastung.
Jeder Stromzweig ist mit unabhängigen Temperaturüberwachungs- und Schutzschaltern ausgestattet, sodass abnormale Bedingungen während des Betriebs schnell erkannt und kontrolliert werden können.
Dieses Design bietet:
- Individuelle Fehlerisolierung
- Reduzierte Auswirkungen auf andere Schaltkreise
- Verbesserte Systemverfügbarkeit
Wenn in einem Zweig abnormale Temperaturbedingungen auftreten, kann der betroffene Stromkreis getrennt werden, während andere Stromkreise normal weiterarbeiten.
Das Gehäuse und die internen Komponenten entsprechen den UL94V-2-Flammschutzanforderungen und tragen so zur Verbesserung der Sicherheitsleistung bei Überlastbetrieb und langfristiger industrieller Nutzung bei.
Der Hauptstromkreis verfügt über verdickte integrierte Kupfersammelschienen, um eine zuverlässige Stromübertragung unter Hochleistungsbetriebsbedingungen zu gewährleisten.
Die verstärkte Struktur trägt dazu bei, Folgendes zu erreichen:
- Geringerer Spannungsverlust
- Reduzierte Leitererwärmung
- Verbesserte langfristige Stromtragfähigkeit
Im Vergleich zu herkömmlichen dünnen Anschlüssen oder Kupferbändern bietet dieses Sammelschienendesign eine bessere Stabilität für kontinuierliche Hochstromanwendungen.
Das Kupfer-Sammelschienensystem bietet mehrere Anschlusspositionen und ermöglicht so eine einfachere Integration mit verschiedenen getesteten Geräten, Parallelsystemen und kundenspezifischen elektrischen Anordnungen.
Hochleistungswiderstandsboxen werden häufig in industriellen Anwendungen eingesetzt, die eine zuverlässige Energieabsorption, Lastsimulation, Stromsteuerung und Hochleistungswiderstandslösungen erfordern. Typische Anwendungsbereiche sind:
In der Schwerindustrie wird das Widerstandssystem üblicherweise in metallurgischen Produktionsanlagen, großen Übertragungssystemen und Hochleistungsmaschinen eingesetzt, wo ein stabiler Betrieb unter Hochleistungsbedingungen erforderlich ist.
Für Energiespeicher- und elektrische Testanwendungen kann es in Energiespeicher-Testplattformen, Batterieentladungstestsysteme und elektrische Hochleistungstestgeräte integriert werden, um kontrollierte Lastbedingungen und eine zuverlässige Leistungsüberprüfung bereitzustellen.
Das System eignet sich für Hafenkräne, schwere Hebemaschinen und Hebesysteme, die bei häufigem Betrieb eine effektive Energieableitung und eine stabile Bremsleistung erfordern.
In industriellen Automatisierungs- und Antriebsanwendungen kann es mit großen Wechselrichterantriebssystemen, Motorbremsanwendungen und Automatisierungsgeräten verwendet werden, um eine zuverlässige Leistungssteuerung und Systemschutz zu unterstützen.
| Leistungselement | Testbedingung | Erfordernis |
|---|---|---|
| Spannungsfestigkeit | 2500VAC/50Hz/60S | Leckstrom ≤10mA |
| Insulation Resistance | 1000 VDC | ≥100 MΩ |
| Kurzzeitige Überlastung | 10-fache Nennleistung 5S | Kein sichtbarer Schaden |
| Langfristige Lebensdauer | Zyklischer Betrieb (10S Entladung, 90S Intervall) | >9000h |
| Feuchte-Hitze-Test | 40℃±2℃ / 90%-95%RH / 100h | △R≤±(1%R+0,05Ω) |
| Temperaturwechsel | -55℃, 55℃, 155℃ / jeweils 15min, 5 Zyklen | △R≤±(2%R+0,05Ω) |
| Hitzebeständigkeit | 350℃/2h | Keine offensichtlichen Verfärbungen oder Schäden |
| Temperaturkoeffizient | Nennlast vs. statischer Widerstand | <300 ppm/℃ |
| Flammhemmung | 10-fache Nennleistung für 5 Minuten | Rotes Erhitzen ohne Flamme |
| Leistungselement | Testbedingung | Erfordernis |
|---|---|---|
| Terminale Stärke | 45N/30S | Keine Lockerheit oder sichtbare Schäden |
| Vibrationsfestigkeit | 5–200 Hz, 1 g, 98 m/S² | Keine strukturellen Schäden |
| Löthitzebeständigkeit | Terminal für 3 Sekunden bei 350 ± 5 °C eingetaucht | △R≤±(1%R+0,05Ω) |
| Aussehen | Sichtprüfung | Kein Schaden, klare Markierung |
| Lötbarkeit | Terminal für 5 Sekunden bei 235 ± 5 °C eingetaucht | Lotabdeckung >95 % |
| Vergleichsartikel | Hochleistungswiderstandsbox | Konventionelle Brems-/Lastwiderstandsbox |
|---|---|---|
| Anwendungsbereich | Unterstützt Bremsen, Entladetests, Alterungstests und simulierte Belastungen | Normalerweise für einzelne Anwendungsszenarien konzipiert |
| Kühlsystem | Unabhängige Kühlkammern mit speziellen Luftstromkanälen | Gemeinsame Luftströmungsstruktur mit möglicher Wärmestauung |
| Schutzdesign | Individueller Temperaturschutz für jeden Stromzweig | Verwendet normalerweise einen umfassenden Temperaturschutz |
| Aktuelle Tragestruktur | Verstärkte Kupferschiene für Hochstrombetrieb | Standardklemmen mit begrenzter Strombelastbarkeit |
| Mechanische Struktur | Verstärktes Gehäuse, geeignet für anspruchsvolle Umgebungen | Standard-Blechstruktur für leichtere Anwendungen |
Dufew Electric ist auf die Entwicklung und Herstellung industrieller Widerstandsprodukte spezialisiert, darunter Hochleistungswiderstandsboxen, Bremswiderstände und kundenspezifische Widerstandsbaugruppen für industrielle Antriebssysteme, Prüfgeräte und Energieanwendungen.
Unser Herstellungsprozess deckt den gesamten Produktionszyklus ab, einschließlich der Montage der Widerstandselemente, der elektrischen Konfiguration, der Gehäuseherstellung, der Komponentenintegration, der Leistungsprüfung und der Endkontrolle.
Mit professioneller technischer Unterstützung und standardisierten Produktionsverfahren kann Dufew zuverlässige Widerstandslösungen anbieten mit:
- Kundenspezifische Leistungs- und Widerstandskonfigurationen
- Flexible Gehäuse- und Kühldesigns
- Komplette elektrische Leistungsprüfung
- Stabile Batch-Produktionsfähigkeit
- Unterstützung von OEM-Projekten und Industrieanlagenherstellern
Jedes Produkt wird einer strengen Qualitätskontrolle unterzogen, um eine stabile elektrische Leistung, mechanische Zuverlässigkeit und langfristige Betriebssicherheit in anspruchsvollen Industrieumgebungen zu gewährleisten.
Unterschiedliche industrielle Anwendungen erfordern unterschiedliche Leistungsstufen, Widerstandswerte und Installationsbedingungen. Dufew bietet maßgeschneiderte Hochleistungs-Widerstandsbox-Lösungen basierend auf spezifischen Projektanforderungen.
Zu den Anpassungsoptionen gehören:
- Nennleistung und Widerstandswert
- Arbeitsspannung und Stromkapazität
- Kühlkonfiguration
- Gehäuseabmessungen und Montagestruktur
- Terminalanordnung
- Schutzanforderungen
Mit professionellem Widerstandsdesign und Fertigungskapazitäten hilft Dufew seinen Kunden bei der Entwicklung zuverlässiger Lösungen für industrielle Tests, Energieentladung, Bremssysteme und Hochleistungsgeräteanwendungen.
Dufew führt umfassende Qualitätsprüfungen durch, um die elektrische Sicherheit, die mechanische Festigkeit und die langfristige Betriebszuverlässigkeit zu überprüfen.
Die Qualitätskontrolle umfasst:
- Rohstoffinspektion
- Prüfung der elektrischen Leistung
- Prüfung des Temperaturschutzes
- Endkontrolle des Produkts
Dufew bietet professionelle Verpackungslösungen entsprechend der Produktgröße und den Transportanforderungen.
Verpackungsmerkmale:
- Sichere interne Fixierung
- Schutz vor Stößen und Vibrationen
- Geeignet für den internationalen Transport
- Unterstützung für kundenspezifische und Großbestellungen
Die Hochleistungs-Widerstandsbox eignet sich für Hochleistungs-Inverter-Bremssysteme, industrielle Lasttests, Energiespeicher-Entladesysteme, Hebezeuge, Windkraftanlagen und andere Anwendungen, die einen hohen Energieverbrauch erfordern.
The temperature protection switch monitors the internal temperature and provides over-temperature protection. When abnormal heat conditions occur, it disconnects the related circuit to reduce overheating risks and improve system reliability.
Ja. Dufew unterstützt die Anpassung von Nennleistung, Widerstandswert, Gehäuseabmessungen, Schutzart, Widerstandskonfiguration und Verbindungsmethoden.
Um eine effektive Wärmeableitung während des Betriebs zu gewährleisten, sollten der richtige Belüftungsraum, die Luftstromrichtung, die Umgebungstemperatur und der Installationsort berücksichtigt werden.
Die Dauerbetriebsleistung wird durch Nennleistung, Lastdauer, Kühleffizienz, Umgebungstemperatur und Wärmemanagementdesign beeinflusst. Die richtige Konfiguration trägt dazu bei, einen stabilen Betrieb unter langfristigen Arbeitsbedingungen sicherzustellen.
Hochleistungswiderstandsboxen können für verschiedene Industrieumgebungen konzipiert werden. Schutzstufe, Gehäusestruktur und Komponentenauswahl können je nach Bedingungen wie Staub, Feuchtigkeit, Temperaturschwankungen oder Installation im Freien angepasst werden.
Ja. Für Systeme, die eine höhere Leistungskapazität erfordern, können mehrere Widerstandsboxen konfiguriert werden. Um einen sicheren und zuverlässigen Betrieb zu gewährleisten, sind eine ordnungsgemäße elektrische Anpassung, Installationsabstände und Überlegungen zur Wärmeableitung erforderlich.
Dufew ist auf die Entwicklung und Herstellung industrieller Widerstände spezialisiert und bietet maßgeschneiderte Widerstandslösungen, strenge Qualitätskontrolle und vollständige Leistungstests für Hersteller von Industriegeräten, Testsystemen und Energieanwendungen.
Suchen Sie nach einer Hochleistungswiderstandslösung für Ihre Industrieanlage oder Ihr Prüfsystem?
Senden Sie uns Ihre Anwendungsdaten, einschließlich Nennleistung, Widerstandswert, Arbeitsspannung, Arbeitszyklus, Kühlanforderungen und Installationsbedingungen. Dufew stellt eine geeignete Hochleistungs-Widerstandsbox-Konfiguration und technischen Support zur Verfügung.
Fordern Sie noch heute ein Angebot für maßgeschneiderte Widerstandslösungen an.
