Wir bieten ein umfassendes Portfolio an Widerständen, Bremseinheiten, Drosseln, Leistungsfiltern und Transformatoren mit vollständigen Anpassungsoptionen, um den unterschiedlichen Anwendungsanforderungen gerecht zu werden.

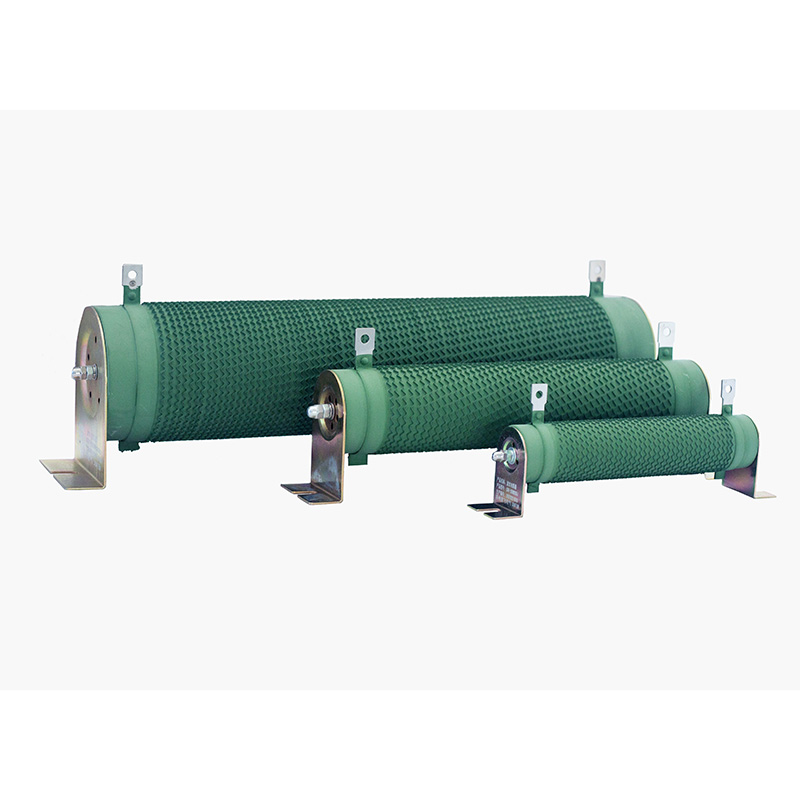

Der DUFEW-Röhrenwiderstand ist eine drahtgewickelte Hochleistungskomponente mit einer Keramikrohrstruktur, die für elektrische Isolierung und effiziente Wärmeübertragung sorgt. Widerstandsdrähte aus Nickel-Chrom (Ni-Cr), Manganin oder einer Konstantan-Legierung werden präzise um den Keramikkern gewickelt, um einen stabilen Widerstand, eine starke Überlastfähigkeit und eine konstante thermische Leistung zu erreichen.
Das Keramikrohrdesign verbessert die Leistungsdichte und Kühleffizienz durch die Wärmeübertragung durch die interne Kernstruktur. Nach dem Wickeln wird der Widerstand mit einer flammhemmenden Hochtemperatur-Isolierschicht überzogen, um den Widerstandsdraht vor Oxidation, Feuchtigkeit und Umwelteinflüssen zu schützen und so einen stabilen Betrieb unter industriellen Bedingungen aufrechtzuerhalten.
Dieser für industrielle Leistungsanwendungen geeignete Widerstand wird häufig in VFD-Bremssystemen, Motorstartkreisen, Lastprüfgeräten, Schweißmaschinen und anderen elektrischen Systemen verwendet, die eine kontrollierte Energieableitung und zuverlässige thermische Leistung erfordern.
Der Widerstand wandelt elektrische Energie über einen um ein Keramikrohr gewickelten Widerstandslegierungsdraht in Wärme um. Der Keramikkern sorgt für Isolierung und trägt gleichzeitig zur Wärmeübertragung an die Umgebung bei, um eine effektive Temperaturkontrolle zu ermöglichen.
Mit stabiler Leistung bei hohem Strom, kurzzeitiger Überlastung und wiederholten Schaltbedingungen eignet es sich für dynamisches Bremsen, Motorstart, Strombegrenzung, Lastsimulation, Spannungsabfall und Energieverbrauchsanwendungen.
| Modellcode | Bedeutung | Beschreibung |
|---|---|---|
| CRR | Produktserie | Rohrförmiger Widerstand |
| 2500W | Nennleistung | 2500 Watt |
| 54,4R | Bewerteter Widerstand | 54,4 Ω |
| J | Widerstandstoleranz | J = ±5 % (Optional: K = ±10 %, H = ±3 %) |
| Parameter | Spezifikation |
|---|---|
| Leistungsbereich | 50W--10kW |
| Betriebsspannung | ≤1200V |
| Widerstandsbereich | 0,01 Ω - 1 kΩ |
| Widerstandstoleranz | ±3 %, ±5 %, ±10 % |
| Protection Rating | IP00 |
| Temperaturkoeffizient (TCR) | ≤300 ppm/°C |
| Flammhemmende Bewertung | UL 94V-2 |
| Compliance-Standard | GB/T 5792 |
Die Wicklungsstruktur wirkt sich direkt auf die Wärmeableitungsfähigkeit, Induktivität und Anwendungseignung des Widerstands aus.
Der Widerstandsdraht ist in einem herkömmlichen Spiralmuster um das Keramikrohr gewickelt. Diese Struktur bietet eine einfache und wirtschaftliche Lösung für niederfrequente Verlustleistungsanwendungen, bei denen die Induktivität kein kritisches Problem darstellt.
Der Widerstandsdraht wird zu einem Wellprofil geformt und vertikal auf dem Keramikrohr montiert. Dieses Design vergrößert die Kühloberfläche erheblich und reduziert gleichzeitig die parasitäre Induktivität, was es ideal für VFD-Bremssysteme, Impulslasten und Anwendungen macht, die eine verbesserte thermische Leistung erfordern.
Bietet einen dauerhaften Widerstandswert und ist für die meisten industriellen Standardanwendungen geeignet, die einen stabilen und wartungsfreien Betrieb erfordern.
Der Widerstand kann mithilfe einer beweglichen Metallklemme oder eines Klopfmechanismus angepasst werden, was flexible Widerstandseinstellungen für die Inbetriebnahme von Geräten, Tests und Anwendungen mit variabler Last ermöglicht.
Erhältlich mit mehreren Abgriffspunkten, um unterschiedliche Widerstandswerte von einem einzigen Widerstand bereitzustellen, wodurch er für komplexe Stromkreise und mehrstufige Laststeuerung geeignet ist.
Das aus hochwertiger Isolierkeramik gefertigte Rohr bietet eine hervorragende Durchschlagsfestigkeit, eine effiziente Wärmeübertragung, eine hohe mechanische Festigkeit und eine hervorragende Beständigkeit gegen Thermoschocks im industriellen Dauerbetrieb.
Der Widerstandsdraht ist in den Legierungen Nickel-Chrom (Ni-Cr), Manganin und Konstantan erhältlich und bietet stabile elektrische Eigenschaften, hervorragende Überlastfähigkeit und langfristige Widerstandsstabilität bei wiederholten Temperaturwechseln.
Eine umweltfreundliche anorganische Isolierbeschichtung schützt den Widerstandsdraht vor Oxidation, Feuchtigkeit, Staub und Korrosion und bietet gleichzeitig eine zuverlässige Flammschutzleistung gemäß den UL94V-2-Anforderungen.
Das Keramikrohr fungiert sowohl als isolierender Träger als auch als effizientes Wärmeableitungsmedium, sodass der Widerstand höhere Nennleistungen bei kompakter Stellfläche liefern kann. Dies macht es ideal für industrielle Anwendungen, bei denen der Installationsraum begrenzt ist.
Die hohe Wärmeleitfähigkeit des Keramikrohrs ermöglicht eine schnelle Wärmeübertragung vom Widerstandsdraht an die Umgebungsluft. Die optionale vertikale Wellwicklung vergrößert die Kühloberfläche weiter, verbessert die Dauerlastleistung und senkt die Betriebstemperatur.
Der aus hochwertigen Keramikmaterialien gefertigte und durch eine anorganische Hochtemperatur-Isolierbeschichtung geschützte Widerstand hält Betriebstemperaturen von bis zu 350 °C stand. Für Anwendungen, die Temperaturen bis zu 375 °C erfordern, sind Versionen mit Glas-Email-Beschichtung erhältlich.
Der Widerstand ist für Hochstrom- und kurzzeitige Überlastanwendungen konzipiert und bietet eine hervorragende Beständigkeit gegen Thermoschock und wiederholte Impulsbelastung. Es eignet sich gut für Motorstart-, dynamische Brems- und Lasttestanwendungen.
DUFEW bietet feste, einstellbare, mehrpolige, niederinduktive und kundenspezifische Rohrwiderstände an, um den unterschiedlichen elektrischen und mechanischen Anforderungen verschiedener Branchen gerecht zu werden.
Der Widerstand kann mit verschiedenen Montagehalterungen und Anschlusskonfigurationen geliefert werden, was eine bequeme Installation in Schaltschränken, Lastbänken, Prüfgeräten und Industriemaschinen ermöglicht.
Hochwertiger Widerstandslegierungsdraht, eine langlebige Keramikstruktur und eine oxidationsbeständige Schutzbeschichtung sorgen für stabile Widerstandswerte, hervorragende thermische Stabilität und längere Lebensdauer unter anspruchsvollen Betriebsbedingungen.
Weit verbreitet in Schweißmaschinen, industriellen Schaltschränken und elektrischen Automatisierungssystemen zur Strombegrenzung, Spannungsabsenkung und Energieableitung.
Geeignet für Lastbänke, Burn-In-Testgeräte, Batterieentladesysteme und Alterungstests für Stromversorgungen, bei denen eine stabile Verlustleistung erforderlich ist.
Wird in VFD-Bremssystemen kleiner und mittlerer Leistung, Motorstartkreisen, Servoantriebssystemen und industriellen Getriebegeräten eingesetzt, die zuverlässiges Bremsen und Laststeuerung erfordern.
Wird in elektrischen Messgeräten, Schutzschaltungen, Schaltanlagen und Schalttafeln verwendet, um einen stabilen Widerstand zu gewährleisten und die Zuverlässigkeit der Schaltungen zu verbessern.
Eine ideale Ersatzlösung für die Wartung von Industrieanlagen, Maschinenaufrüstungen und OEM-Fertigung, mit flexibler Anpassung für internationale Kunden.
| Merkmal | Testbedingungen | Leistung |
|---|---|---|
| Dielektrische Spannungsfestigkeit | 2500 VAC / 50 Hz / 60 s | Leckstrom ≤10mA |
| Isolationswiderstand | 1000 VDC | ≥100 MΩ |
| Kurzzeitige Überlastung | 10-fache Nennleistung für 5 Sekunden | Keine sichtbaren Schäden |
| Load Life | Zyklischer Betrieb (10 s EIN / 90 s AUS) | >9.000 Stunden |
| Feuchte Hitzebeständigkeit | 40 °C ±2 °C, 90–95 % relative Luftfeuchtigkeit, 100 Stunden | ΔR ≤ ±(1 %R + 0,05 Ω) |
| Schneller Temperaturwechsel | -55 °C / 55 °C / 155 °C, jeweils 15 Minuten, 5 Zyklen | ΔR ≤ ±(2 %R + 0,05 Ω) |
| Hitzebeständigkeit | 350°C für 2 Stunden | Keine sichtbaren Verfärbungen oder Schäden |
| Temperaturkoeffizient (TCR) | Nennlast vs. Anfangswiderstand | <300 ppm/°C |
| Flammenbeständigkeit | 10× Nennleistung für 5 Minuten | Leuchtet rot ohne offene Flamme |
| Merkmal | Testbedingungen | Leistung |
|---|---|---|
| Terminale Stärke | 45N / 30 Sekunden | Keine Lockerung oder sichtbare Beschädigung |
| Vibrationsfestigkeit | 5–200 Hz, 1 g, 98 m/s² | Keine sichtbaren strukturellen Schäden |
| Beständigkeit gegen Löthitze | Anschlüsse werden 3 Sekunden lang in 350 ± 5 °C heißes Lötmittel eingetaucht | ΔR ≤ ±(1 %R + 0,05 Ω) |
| Lötbarkeit | Anschlüsse werden 5 Sekunden lang in 235 ± 5 °C warmes Lötmittel eingetaucht | Lotabdeckung ≥95 % |
Hinweis: Alle Leistungsdaten werden unter Standardlaborbedingungen gemäß GB/T 5792 gemessen. Die tatsächliche Leistung kann je nach Installationsbedingungen, Umgebungstemperatur und Betriebszyklus variieren.
| Vergleichsartikel | DUFEW Rohrwiderstand | Herkömmlicher nichtrohrförmiger Leistungswiderstand |
|---|---|---|
| Kernstruktur | High-strength ceramic tube serves as both the insulating support and heat dissipation medium | Die Stützstruktur ist hauptsächlich mechanisch und weist eine relativ begrenzte Fähigkeit zur Wärmeableitung auf |
| Leistungsdichte | Höhere Leistungsausbeute bei gleichem Bauraum durch effiziente Wärmeleitung | Geringere Leistungsdichte aufgrund von Struktur- und Kühlungseinschränkungen |
| Wärmeableitung | Keramikrohr sorgt für schnelle Wärmeübertragung; Die optionale Wellwicklung verbessert die Kühleffizienz zusätzlich | Die Wärmeableitung hängt hauptsächlich von der Oberfläche ab und ist im Allgemeinen weniger effizient |
| Konfigurationsoptionen | Erhältlich in festen, einstellbaren, Multi-Terminal- und Niederinduktivitätsversionen | Hauptsächlich Designs mit festem Widerstand und eingeschränkter Konfigurationsflexibilität |
| Mechanische Festigkeit | Die dickwandige Aluminiumoxid-Keramikkonstruktion bietet hervorragende Schlagfestigkeit und langfristige strukturelle Stabilität | Dünne Strukturen auf Keramik- oder Filmbasis sind anfälliger für Risse oder Beschädigungen während des Transports und der Installation |
| Wartung | Die glatte zylindrische Oberfläche minimiert die Staubansammlung und vereinfacht die routinemäßige Reinigung | Auf unregelmäßigen Oberflächen kann sich leichter Staub ansammeln, sodass eine häufigere Reinigung erforderlich ist |
| Typische Anwendungen | Dynamisches Bremsen, Motorstart, Lastbänke, Prüfgeräte, industrielle Automatisierung, Schweißmaschinen | Universelle elektronische Schaltungen und konventionelle Verlustleistungsanwendungen |
DUFEW ist auf die Entwicklung und Herstellung von industriellen Leistungswiderständen und leistungselektronischen Komponenten spezialisiert und bietet zuverlässige Produkte für globale OEMs, Händler und Industrieanwender.
Unser Produktportfolio umfasst Rohrwiderstände, Wellwiderstände, Widerstände mit Aluminiumgehäuse, Bremswiderstandsbänke, Drosseln, Bremseinheiten, Transformatoren, Filter und Lastprüfsysteme.
Jedes Produkt wird nach standardisierten Produktionsprozessen hergestellt und vor dem Versand umfassenden elektrischen und mechanischen Tests unterzogen, um eine stabile Leistung und gleichbleibende Qualität zu gewährleisten.
Wir bieten maßgeschneiderte Widerstandswerte, Nennleistungen, Abmessungen, Anschlusstypen, Wicklungsstrukturen und Montagelösungen basierend auf Kundenzeichnungen oder Anwendungsanforderungen.
Mit modernen Produktionsanlagen und einem erfahrenen Ingenieurteam bietet DUFEW stabile Produktionskapazitäten, schnelle Durchlaufzeiten und professionellen technischen Support während Ihres gesamten Projekts.
A: Ein Rohrwiderstand ist eine Art Drahtwiderstand, der ein Keramikrohr als Isolierkern verwendet. Im Vergleich zu flachen oder plattenförmigen Designs bietet die röhrenförmige Struktur eine bessere Wärmeableitung, eine höhere Leistungsdichte, eine verbesserte mechanische Festigkeit und eine größere Flexibilität für einstellbare Konfigurationen oder Konfigurationen mit mehreren Anschlüssen.
A: Ja. DUFEW bietet komplette OEM- und ODM-Anpassungsdienste, einschließlich Widerstandswerte, Nennleistungen, Abmessungen, Widerstandsdrahtmaterialien, Anschlusstypen, Montagehalterungen, einstellbare Strukturen und Konfigurationen mit mehreren Anschlüssen basierend auf Ihren Zeichnungen oder Anwendungsanforderungen.
A: Die Standardversion verfügt über eine offene IP00-Konstruktion und ist für den Einbau in Schaltschränken oder Geräten vorgesehen. Bei hoher Luftfeuchtigkeit oder rauen Betriebsumgebungen empfehlen wir die Wahl einer glasemailbeschichteten oder speziell geschützten Ausführung oder den Einsatz geeigneter Gehäuse- und Feuchtigkeitsschutzmaßnahmen.
A: Der Ersatz sollte dem ursprünglichen Widerstandswert, der Nennleistung, der Betriebsspannung und den Installationsabmessungen entsprechen. Wenn das Originalmodell nicht verfügbar ist, kann DUFEW basierend auf Ihrer Anwendung eine gleichwertige oder verbesserte Lösung empfehlen, um einen sicheren und zuverlässigen Betrieb zu gewährleisten.
A: Feste Modelle sind ideal für Geräte mit stabilen Widerstandsanforderungen, während einstellbare Versionen besser für Inbetriebnahme, Tests, Lastsimulation und Anwendungen geeignet sind, die eine Widerstandsanpassung während des Betriebs erfordern.
A: Es wird häufig in Motorantrieben, Inverter-Bremssystemen, Schweißgeräten, Lastbänken, Leistungsprüfgeräten, industrieller Automatisierung, elektrischen Schalttafeln, Batterieentladesystemen, Geräten für erneuerbare Energien, Eisenbahnsystemen und anderen industriellen Hochleistungsanwendungen eingesetzt.
DUFEW stellt hochwertige Rohrwiderstände für industrielle Leistungssteuerung, Bremssysteme, Lasttests und Energiedissipationsanwendungen her. Ganz gleich, ob Sie ein Standardprodukt oder eine vollständig kundenspezifische Lösung benötigen, unser Engineering-Team steht Ihnen für professionellen technischen Support und schnelle Angebote zur Verfügung.
- OEM- und ODM-Fertigung
- Benutzerdefinierte Widerstandswerte
- Nennleistungen von 50 W bis 10 kW
- Anpassbare und Multi-Terminal-Designs
- Kundenspezifische Abmessungen und Montagelösungen
- Unterstützung bei der technischen Auswahl
- Stabile Massenproduktion
- Weltweite Lieferung
Kontaktieren Sie DUFEW noch heute, um Ihre Anwendungsanforderungen zu besprechen und ein individuelles Angebot zu erhalten.
