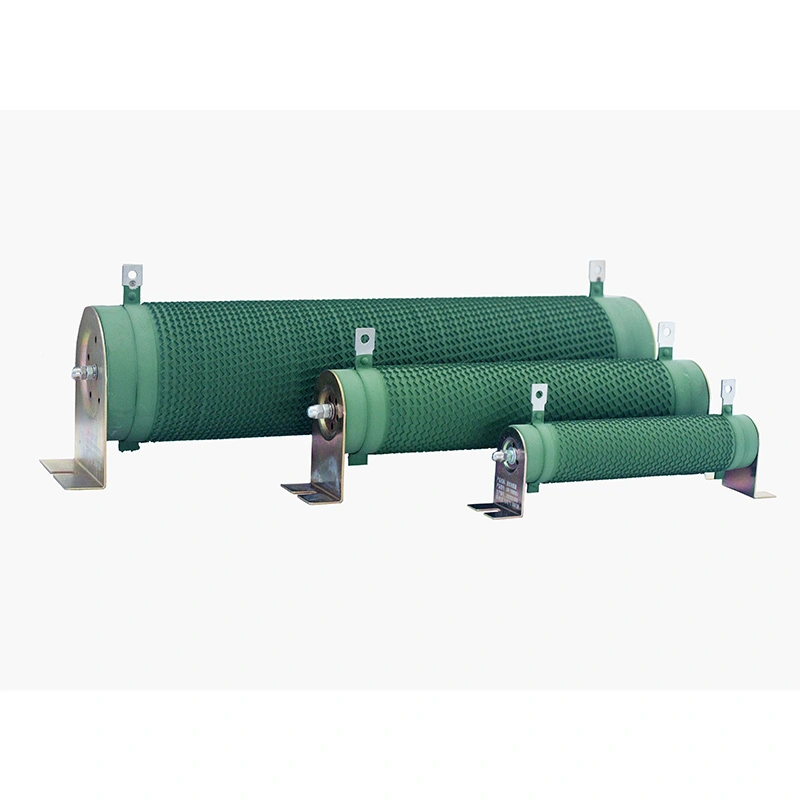

Der nichtinduktive Wellwiderstand der CRR-Serie von DUFEW ist ein leistungsstarker passiver Energiedissipationswiderstand, der speziell für Mittel- und Hochfrequenz-Impulsschaltungen optimiert ist. Das Produkt verfügt über eine einzigartige, nicht induktive, vertikale, gewellte Flachbandwicklungsstruktur und bietet Nennleistungen von 50 W bis 10 kW, Widerstandswerte von 0,01 Ω bis 1 kΩ, drei Widerstandstoleranzoptionen und eine maximale Betriebsspannung von 1200 V.
Designed with excellent pulse overload capability and stable thermal performance, it is widely used for energy dissipation, current sensing, braking, surge suppression, and load testing in renewable energy systems, industrial automation, and laboratory test equipment worldwide.
| Modellcode | Bedeutung | Beschreibung |
| CRR | Serie | Nichtinduktiver Wellwiderstand |
| 2500W | Nennleistung | 2500W |
| 54,4R | Bewerteter Widerstand | 54,4 Ω |
| J | Widerstandstoleranz | J = ±5 % (Optional: K = ±10 %, H = ±3 %) |
| Parameter | Spezifikation |
| Leistungsbereich | 50W–10kW |
| Betriebsspannung | ≤1200V |
| Widerstandsbereich | 0,01 Ω–1 kΩ |
| Widerstandstoleranz | ±3 % / ±5 % / ±10 % |
| Schutzklasse | IP00 |
| Temperaturkoeffizient (TCR) | ≤300 ppm/°C |
| Flammhemmende Bewertung | UL 94V-2 |
| Compliance-Standard | GB/T 5792 |
Der hohle Kern besteht aus einteiliger Isolierkeramik mit hohem Aluminiumoxidgehalt und verfügt über einen internen Konvektionsluftkanal für eine effiziente Wärmeableitung. Es bietet eine hervorragende Vibrationsfestigkeit und sorgt für eine stabile Isolationsleistung bei Temperaturen bis zu 350 °C. Die Keramikstruktur übersteht wiederholte Hoch- und Tieftemperaturwechsel ohne Rissbildung.
Das flache Legierungsband ist präzisionsgestanzt in ein durchgehendes Wellprofil und bietet einen außergewöhnlich niedrigen Temperaturkoeffizienten (TCR). Für unterschiedliche Anwendungen stehen zwei Legierungsmaterialien zur Verfügung: Nickel-Chrom (Ni-Cr) für kontinuierliches Hochleistungsbremsen und Energieableitung und Konstantan für präzise Schwachstrom-Erfassungsschaltkreise.
Die Endklemmen, Anschlusspfosten und Montagehalterungen bestehen aus verdicktem Edelstahl mit einer passivierten Korrosionsschutzbeschichtung. Die Baugruppe besteht einen 45-N-Klemmenzugtest, ohne sich zu lösen, bietet eine hervorragende Beständigkeit gegen Löthitze und minimiert die durch Oxidation verursachte Kontakterwärmung.
Mithilfe einer nichtinduktiven Umkehrwicklungstechnik mit zwei Drähten kann die äquivalente Serieninduktivität (ESL) typischerweise auf unter 10 nH gesteuert werden, wodurch sich der Widerstand für Hochfrequenz-Schaltkreise eignet, die bei Frequenzen bis zu 100 kHz arbeiten.
●Extrem niedrige Induktivität – Die gewellte Struktur in Kombination mit der umgekehrten, nichtinduktiven Wicklung eliminiert wirksam die Selbstinduktivität, unterdrückt hochfrequente Schwingungen und Spannungsspitzen und schützt Leistungshalbleiterbauelemente.
●Hervorragende Wärmeableitung – Das vertikale Wellendesign vergrößert die Kühloberfläche, während der Keramikkern für eine effiziente Wärmeleitung sorgt und so eine höhere Leistungsdichte und einen geringeren Temperaturanstieg ermöglicht.
●Hervorragende Überlastfähigkeit – Hält der 10-fachen Nennleistung 5 Sekunden lang ohne sichtbare Schäden stand und ist daher ideal für Brems- und Überspannungsabsorptionsanwendungen.
●Lange Lebensdauer – Die zyklische Lebensdauer übersteigt 9.000 Stunden (10 s Entladung / 90 s Intervall), mit alterungsbeständiger Beschichtung und einem verformungsfreien Keramikkern.
●Umweltfreundlich – Anorganische umweltfreundliche Beschichtung erzeugt keinen Rauch, keine giftigen Gase und entspricht den Sicherheitsanforderungen von RoHS und UL.
●Flexible Anpassung – Widerstandswert, Nennleistung, Abmessungen, Anschlussausrichtung und Montagehalterungen können alle gemäß Zeichnungen oder Spezifikationen angepasst werden.
Energiespeicherwandler, Photovoltaik-Wechselrichter, Pitch-Steuerungssysteme für Windkraftanlagen, Testlasten für Batteriepakete, Vorlade- und Entladewiderstände für Gleichstrom-Schnellladung.
Mittel- und Hochfrequenzantriebe mit variabler Frequenz, regeneratives Bremsen mit Servoantrieb, Hafenkräne, Aufzüge, Walzwerke, Drahtziehmaschinen und Textilausrüstung, Energieableitungssysteme.
Hochfrequenz-Leistungslastbänke, Impulssignalprüfstände, Alterungssysteme für Stromversorgungen, präzise Strommessung, Snubber- und Dämpfungswiderstände.
CNC-Drahterodiermaschinen, Lichtbogenschweißgeräte, Bühnenhebe- und Beleuchtungssysteme, Zentrifugen, Papiermaschinen und Stapler-Reclaimer.
Hochfrequenz-Strombegrenzung, Motoranlaufwiderstände, Absorption von Stoßenergie im Mittelspannungsschrank.
DUFEW ist auf die Forschung und Entwicklung sowie die Herstellung von leistungselektronischen Komponenten spezialisiert und liefert zuverlässige Produkte und integrierte Lösungen für Industrieanwender, Händler und OEM-Kunden.
Wir bieten ein komplettes Sortiment an leistungselektronischen Produkten, einschließlich Widerständen, Bremseinheiten, Drosseln, Transformatoren, Filtern und Lastbanksystemen, und bieten so die Beschaffung aus einer Hand für verschiedene Anwendungsanforderungen.
Strenge Herstellungsprozesse, moderne Produktionslinien und strenge Qualitätskontrollen gewährleisten eine gleichbleibende Produktleistung, lange Lebensdauer und einen zuverlässigen Betrieb.
Kundenspezifische Widerstandswerte, Nennleistungen, Abmessungen, Anschlusskonfigurationen und Montageoptionen stehen zur Verfügung, um Ihren spezifischen technischen Anforderungen gerecht zu werden.
Effizientes Produktionsmanagement und reaktionsschneller technischer Support tragen dazu bei, Durchlaufzeiten zu verkürzen und zuverlässige Unterstützung von der Produktauswahl bis zum After-Sales-Service zu bieten.
| Merkmal | Testbedingungen | Leistung |
| Dielektrische Spannungsfestigkeit | 2500 VAC / 50 Hz / 60 s | Leckstrom ≤10mA |
| Isolationswiderstand | 1000 VDC | ≥100 MΩ |
| Kurzzeitige Überlastung | 10× Nennleistung für 5s | Kein sichtbarer Schaden |
| Langfristige Lebensdauer | Zyklischer Betrieb (10s an / 90s aus) | 9.000 Stunden |
| Stationäre feuchte Hitze | 40 °C ±2 °C, 90–95 % relative Luftfeuchtigkeit, 100 Stunden | ΔR ≤ ±(1 %R + 0,05 Ω) |
| Schnelle Temperaturänderung | -55°C / 55°C / 155°C, jeweils 15 Min., 5 Zyklen | ΔR ≤ ±(2 %R + 0,05 Ω) |
| Hitzebeständigkeit | 350°C / 2h | Keine offensichtlichen Verfärbungen oder Schäden |
| Temperaturkoeffizient | Nennlastwiderstand vs. statischer Widerstand | <300 ppm/°C |
| Flammenbeständigkeit | 10-fache Nennleistung für 5 Min | Rotglühend ohne offene Flamme |
| Merkmal | Testbedingungen | Leistung |
| Terminale Stärke | 45N / 30s | Keine Lockerheit oder sichtbare Schäden |
| Vibrationsfestigkeit | 5–200 Hz, 1 g, 98 m/s² | Keine sichtbaren strukturellen Schäden |
| Beständigkeit gegen Löthitze | Die Anschlüsse werden 3 Sekunden lang in 350 ± 5 °C heißes Lot eingetaucht | ΔR ≤ ±(1 %R + 0,05 Ω) |
| Lötbarkeit | Die Anschlüsse werden 5 Sekunden lang in 235 ± 5 °C warmes Lot eingetaucht | Lotabdeckung ≥95 % |
| Vergleichsartikel | Nichtinduktiver Wellwiderstand | Konventionelle Widerstände (Kohlefilm/Metallfilm/Standard-Drahtwiderstände) |
| Designzweck | Optimiert für Hochfrequenzimpulse, VFD-Bremsung und regenerative Energiedissipation | Entwickelt für allgemeine Anwendungen mit geringem Signal und konstanter Leistung |
| Unterdrückung parasitärer Induktivitäten | Die umgekehrt verschachtelte Wellwicklung reduziert die Induktivität auf weniger als ein Zehntel im Vergleich zu herkömmlichen drahtgewickelten Typen | Keine aktive Induktivitätsunterdrückung; Standard-Drahtwicklungsdesigns weisen eine hohe parasitäre Induktivität auf |
| Impulsantwort | Schnelle Impulsantwort mit minimalem Spannungsabfall | Deutliche induktive Energiespeicherung und Spannungsabfall |
| Oberwellen- und Spitzenunterdrückung | Reduziert deutlich harmonische Störungen und Spannungsspitzen | Eine hohe Induktivität kann Impulsspitzen und Signalverzerrungen verstärken |
| Temperaturwechsel und Alterung | Gleichmäßige thermische Spannungsverteilung; Widerstandsdrift ≤1 % bei Langzeitzyklen | Filmablösung und übermäßige Widerstandsdrift bei häufigem Temperaturwechsel |
F1: Beeinflusst das nicht-induktive Design die Nennleistung oder die Widerstandsgenauigkeit?
A: Nein. Die nichtinduktive Wickelmethode verändert nur die Magnetfeldverteilung des Strompfades. Es hat keinen negativen Einfluss auf den spezifischen Widerstand, die Wärmeableitungsfähigkeit oder die Leistungskapazität des Legierungsbandes. Widerstandstoleranz und Temperaturkoeffizient bleiben gegenüber der Standardversion gleich.
F2: Wie kann ich feststellen, ob eine nicht-induktive Version erforderlich ist?
A: Wenn Ihr Schaltkreis eine Hochfrequenz-PWM-Steuerung oder schnelle IGBT-Schaltung verwendet oder es zu Überspannungsschwingungen und Wellenformverzerrungen kommt, wird die nicht-induktive Version empfohlen. Für gewöhnliche 50/60-Hz-Bremsanwendungen reicht normalerweise ein Standard-Wellwiderstand aus.
F3: Können spezielle Widerstandswerte oder Abmessungen angepasst werden?
A: Ja. DUFEW bietet vollständige Anpassungsmöglichkeiten, einschließlich Widerstandswerten über 0,01 Ω–1 kΩ, Nennleistungen, Länge und Durchmesser von Keramikrohren, Anschlusspositionen und Montagehalterungskonfigurationen. Muster können anhand von Zeichnungen oder Spezifikationen schnell hergestellt werden.
F4: Was ist zu tun, wenn die Widerstandsdrift nach längerem Gebrauch den Toleranzbereich überschreitet?
A: Längere Oxidation bei hohen Temperaturen, hohe Luftfeuchtigkeit und häufige Überlastungen können das Legierungsband beschädigen. Wenn der Isolationswiderstand unter 100 MΩ fällt, wird ein Austausch empfohlen. Die Verbesserung der Gehäusebelüftung und die Auswahl eines Widerstands mit ausreichender Leistungsreserve können die Lebensdauer erheblich verlängern.
