Wir bieten ein umfassendes Portfolio an Widerständen, Bremseinheiten, Drosseln, Leistungsfiltern und Transformatoren mit vollständigen Anpassungsoptionen, um den unterschiedlichen Anwendungsanforderungen gerecht zu werden.

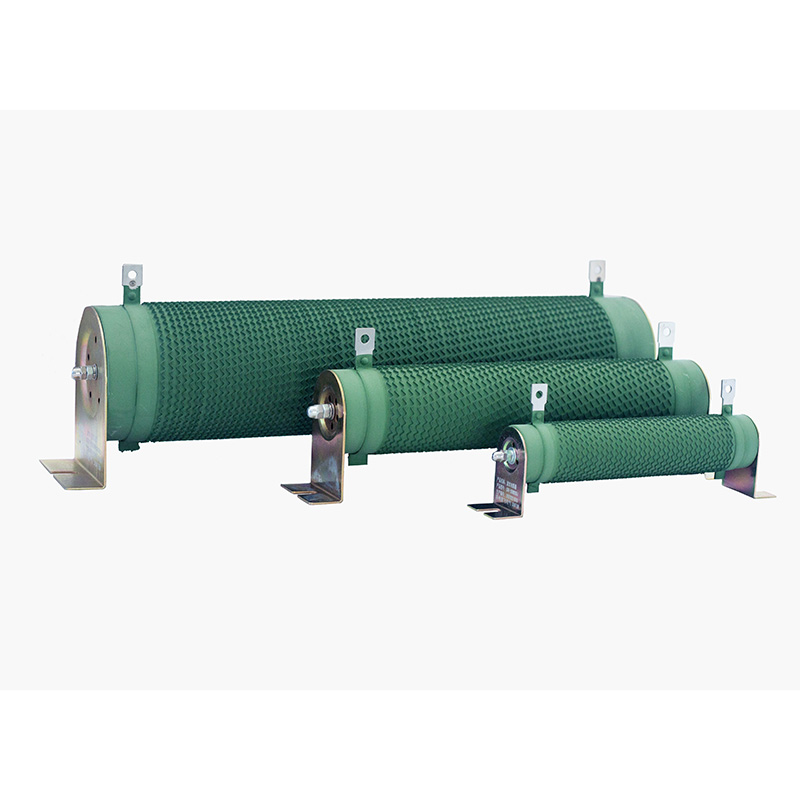

Die Wellwiderstände der CRR-Serie von DUFEW sind für anspruchsvolle Industrieanwendungen konzipiert, darunter VFD-Bremssysteme, Leistungselektronik-Lasttests, dynamisches Bremsen und Schaltkreisschutz. Mit hoher Leistungskapazität, hervorragender Wärmeableitung und langer Lebensdauer liefern sie stabile und zuverlässige Leistung in rauen Betriebsumgebungen.
Das Widerstandselement wird aus einem hochwertigen Band aus Nickel-Chrom (Ni-Cr) oder einer Konstantanlegierung hergestellt, durch automatisierte Anlagen präzise zu einem gewellten Profil gewickelt und an der Kante auf einen hohlen Hochfrequenz-Keramikkern montiert. Die sichere Befestigung erfolgt mit Edelstahlklemmen, um die Vibrationsfestigkeit und mechanische Stabilität zu verbessern, während hochbelastbare Edelstahlklemmen für hervorragende Korrosionsbeständigkeit und zuverlässige elektrische Verbindungen sorgen.
Für eine längere Haltbarkeit ist die Widerstandsoberfläche mit einer umweltfreundlichen flammhemmenden Isolierbeschichtung gemäß UL94V-2 beschichtet, die rauchfrei, ungiftig, oxidationsbeständig und äußerst feuchtigkeits- und alterungsbeständig ist. Die gemäß den GB-5792-Standards hergestellten Produkte unterstützen sowohl die horizontale als auch die vertikale Installation und ermöglichen eine flexible Integration in elektrische Schaltschränke oder eigenständige Widerstandsbaugruppen.
| Modellcode | Bedeutung | Beschreibung |
| CRR | Serie | Wellwiderstand |
| 2500W | Nennleistung | 2500W |
| 54,4R | Bewerteter Widerstand | 54,4 Ω |
| J | Widerstandstoleranz | J = ±5 % (Optional: K = ±10 %, H = ±3 %) |
| Parameter | Spezifikation |
| Leistungsbereich | 50W–10KW |
| Betriebsspannung | ≤1200V |
| Widerstandsbereich | 0,01 Ω–1 kΩ |
| Widerstandstoleranz | ±3 % / ±5 % / ±10 % |
| Schutzklasse | IP00 |
| Temperaturkoeffizient (TCR) | ≤300 ppm/°C |
| Flammhemmende Bewertung | UL 94V-2 |
| Compliance-Standard | GB/T 5792 |
1: Isolierkern: Verwendet ein hochfrequentes hohles Keramikrohr, das eine hervorragende Hochtemperaturbeständigkeit, strukturelle Steifigkeit und Schockfestigkeit bietet und die Stabilität des Widerstandselements unter Hochtemperatur-Betriebsbedingungen gewährleistet.
2: Widerstandselement: Verwendet ein hochwertiges Nickel-Chrom- oder Konstantan-Legierungsband, das sich durch einen niedrigen Temperaturkoeffizienten und eine hohe Überlastfähigkeit auszeichnet. Das gewellte, kantengewickelte Design maximiert die Wärmeableitungsoberfläche und minimiert gleichzeitig die Induktivität.
3: Montage und Anschlüsse: Edelstahlklemmen sichern das Widerstandsband, um ein Verschieben oder Lösen zu verhindern; Die Anschlüsse bestehen aus Edelstahl mit verdickter Konstruktion und Oberflächenbehandlung, um Korrosionsbeständigkeit, Rostschutz und einfache Verbindung zu gewährleisten.
4: Oberflächenbeschichtung: Verfügt über eine umweltfreundliche grüne Isolierbeschichtung mit starker Haftung und einer Flammschutzklasse UL94V-2. Es ist korrosionsbeständig, rauchfrei, ungiftig und geruchlos, schützt das Widerstandsband effektiv vor Oxidation und verlängert die Lebensdauer.
5: Gesamtstruktur: Die Nennleistungen reichen von 50 W bis 10 kW, mit Widerstandswerten von 0,01 Ω bis 1 kΩ und Betriebsspannungen bis zu 1200 V; Die gewellte, kantengewickelte Bandstruktur kombiniert niedrige Induktivität mit hoher Präzision.
●Gewellte, kantengewickelte Struktur bietet große Wärmeableitungsfläche und ausgezeichnete thermische Stabilität
●Hochfrequenz-Hohlkeramikkern; hochtemperaturbeständig, robust und stoßfest
●Widerstandsdraht aus hochwertiger Legierung; niedriger Temperaturkoeffizient (≤300 ppm/°C) und hohe Präzision
●Starke kurzfristige Überlastfähigkeit; Hält 5 Sekunden lang der 10-fachen Nennleistung stand, ohne sichtbare Schäden
●Edelstahlklemmen; korrosionsbeständige, rostfreie und zuverlässige Verbindungen
●Umweltfreundliche Beschichtung; flammhemmend und korrosionsbeständig; rauchfrei, ungiftig und geruchlos
●Strenge Leistungsvalidierung; Vollständig konform mit den Standards für Spannungsfestigkeit, feuchte Hitze und Thermoschock
●Entspricht den GB-5792-Standards; zuverlässige Qualität
Bremswiderstände für Frequenzumrichter (VFDs); Schutzwiderstände für Servoantriebe; Widerstandslasten für Leistungselektroniktests; Abtastwiderstände für Stromversorgungskreise; Strombegrenzungswiderstände für Motorantriebe; Anlaufwiderstände; Schaltungsschutzwiderstände. Weit verbreitet in Geräten verschiedener Branchen wie Aufzügen, Hafenmaschinen, Walzwerken, Kränen, Winden, Spritzgussmaschinen, Drahtziehmaschinen, Zentrifugen, Textilmaschinen, Druck- und Färbeanlagen, Stapler-Reclaimern, Papierherstellungsmaschinen, Bühnengeräten und Prüfsystemen.
| Elektrische Eigenschaften | Testbedingungen | Leistung |
| Dielektrische Spannungsfestigkeit | 2500 VAC / 50 Hz / 60 s | Leckstrom ≤10mA |
| Isolationswiderstand | 1000 VDC | Isolationswiderstand ≥100 MΩ |
| Kurzzeitige Überlastung | 10× Nennleistung für 5s | Kein sichtbarer Schaden |
| Langfristige Lebensdauer | Zyklischer Einschalttest (10 Sek. unter Spannung, 90 Sek. aus) | >9.000 Stunden |
| Stationäre feuchte Hitze | 40 °C ±2 °C, 90 %–95 % relative Luftfeuchtigkeit, 100 Stunden | ΔR ≤ ±(1 %R + 0,05 Ω) |
| Schnelle Temperaturänderung | -55°C, 55°C, 155°C, 15 Min. bei jeder Temperatur, 5 Zyklen | ΔR ≤ ±(2 %R + 0,05 Ω) |
| Hitzebeständigkeit | 350°C / 2h | Keine offensichtlichen Verfärbungen oder Schäden |
| Temperaturkoeffizient (TCR) | Widerstand unter Nennlast im Vergleich zum statischen Widerstand | ≤300 ppm/°C |
| Flammenbeständigkeit | 10-fache Nennleistung für 5 Min | Rotglühend ohne offene Flamme |
| Mechanische Eigenschaften | Testbedingungen | Leistung |
| Terminale Stärke | 45N / 30s | Keine Lockerheit oder sichtbare Schäden |
| Vibrationsfestigkeit | 5–200 Hz, 1 g, 98 m/s² | Keine sichtbaren Schäden an der äußeren Struktur |
| Beständigkeit gegen Löthitze | Leitungsanschlüsse 3 Sekunden lang in 350 ± 5 ℃ warmes Lot eingetaucht | ΔR ≤ ±(1 %R + 0,05 Ω); Keine sichtbaren äußeren Schäden, Markierungen bleiben klar |
| Lötbarkeit | Die Anschlüsse werden 5 Sekunden lang in 235 ± 5 ℃ warmes Lot eingetaucht | Lotabdeckung auf der Anschlussfläche ≥95 % |
| Vergleichskriterien | Wellwiderstand | Konventioneller Kohlenstofffilm-/Metallfilmwiderstand |
| Krafthandhabung | Entwickelt für Hochleistungsanwendungen, 50 W–10 kW; Hält der 10-fachen Nennleistung bei kurzzeitigen Überlastungen stand | Typischerweise 0,1–20 W; unter Überlastbedingungen leicht beschädigt werden |
| Temperaturbeständigkeit und Lebensdauer | Hält Temperaturen bis zu 350 °C stand; Die zyklische Lebensdauer beträgt mehr als 9.000 Stunden | Geringere Hitzebeständigkeit; Widerstandsfilme neigen dazu, bei anhaltend hohen Temperaturen zu altern und sich abzulösen |
| Aktuelle Kapazität | Geeignet für Hochstromanwendungen, Motorbremsung, regenerative Entladung und Lastabwurf | In erster Linie für PCB-Signalschaltungen mit geringem Stromverbrauch konzipiert |
| Induktivitätseigenschaften | Standardmodelle haben eine höhere Induktivität; Es sind nicht-induktive gewellte Versionen erhältlich | Spulenloses Design mit sehr geringer Induktivität, geeignet für Hochfrequenz-Schaltkreise mit geringer Leistung |
| Umweltverträglichkeit | Der Keramikkern mit Edelstahlanschlüssen sorgt für hervorragende Vibrations- und Schockfestigkeit | Die Dünnschichtstruktur hat eine schwächere Haftung und ist anfälliger für vibrationsbedingte Ausfälle |
| Kosteneffizienz | Äußerst kostengünstig für Hochleistungsanwendungen; höhere Kosten für Nennleistungen mit geringer Leistung | Niedrige Kosten für Anwendungen mit geringem Stromverbrauch; teuer und für hohe Leistungsanforderungen weniger praktisch |
F1: Wie wähle ich einen Widerstand mit der entsprechenden Nennleistung aus?
A: Wählen Sie einen Widerstand mit einer Nennleistung, die dem 1,5- bis 2-fachen der tatsächlichen Leistungsaufnahme im Stromkreis entspricht. Berücksichtigen Sie außerdem eine Leistungsreduzierung aufgrund der Umgebungstemperatur. Für Umgebungen mit hohen Temperaturen ist eine höhere Nennleistung erforderlich.
F2: Ist es normal, dass die Oberflächentemperatur des Widerstands sehr hoch ist?
A: DUFEW-Wellwiderstände wandeln während des Betriebs elektrische Energie in Wärme um, daher ist eine hohe Oberflächentemperatur normal. Stellen Sie sicher, dass der Installationsort gut belüftet und frei von brennbaren Materialien ist. Wenn die Temperatur ungewöhnlich hoch ist, prüfen Sie, ob eine Überlastung oder eine unterdimensionierte Nennleistung vorliegt.
F3: Welche Installationsmethode wird für die Widerstände empfohlen?
A: Das Produkt unterstützt die horizontale oder vertikale Installation; Um eine natürliche Konvektionskühlung zu ermöglichen, wird eine horizontale Montage bevorzugt. Sorgen Sie für ausreichend Freiraum rund um das Widerstandsgehäuse (im Allgemeinen mindestens den Durchmesser des Widerstands) und vermeiden Sie eine bündige Montage an Schrankwänden oder anderen wärmeerzeugenden Bauteilen. Wenn mehrere Widerstände nebeneinander installiert werden, sollte der Abstand zwischen ihnen mindestens 50 mm betragen.
F4: Welche Widerstandstoleranzgrade gibt es für die CRR-Serie und wie wähle ich aus?
A: Die DUFEW CRR-Serie bietet drei Toleranzklassen: Klasse K (±10 %), Klasse J (±5 %) und Klasse H (±3 %). Klasse J (±5 %) ist im Allgemeinen für industrielle Brems- und Lastanwendungen ausreichend; Für Präzisionsmess- oder Probenahmeschaltungen wird für eine höhere Genauigkeit Klasse H (±3 %) empfohlen.
