Wir bieten ein umfassendes Portfolio an Widerständen, Bremseinheiten, Drosseln, Leistungsfiltern und Transformatoren mit vollständigen Anpassungsoptionen, um den unterschiedlichen Anwendungsanforderungen gerecht zu werden.

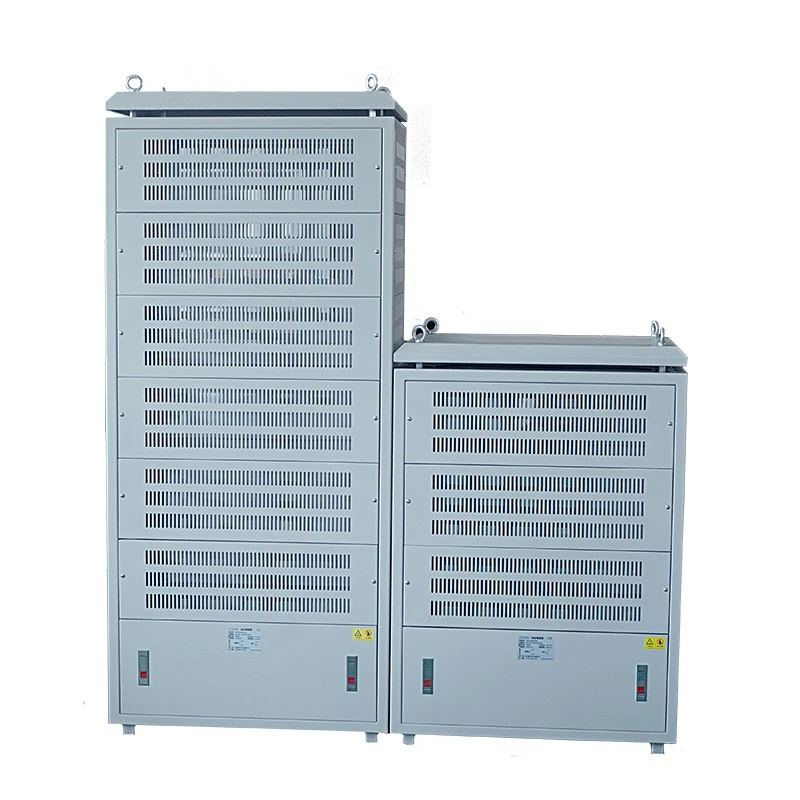

Der elektrische Rohrwiderstandsschrank von Dufew wurde entwickelt, um diese Herausforderungen zu lösen, indem er versiegelte rohrförmige Widerstandselemente aus Edelstahl als Kernheizkomponenten verwendet.
Der Widerstandsdraht ist präzise in das Edelstahlrohr gewickelt und mit hochdichtem Magnesiumoxid-Isoliermaterial gefüllt, wodurch eine versiegelte Heizstruktur entsteht mit:
- Besserer Umweltschutz
- Verbesserte mechanische Festigkeit
- Stabile Widerstandsleistung
- Gleichmäßige Wärmeverteilung
Mehrere rohrförmige Widerstandselemente werden durch leitende Edelstahlstrukturen zu Widerstandsschichten zusammengesetzt, während Kupferschienen jede Schicht verbinden, um ein vollständiges Hochleistungswiderstandssystem zu bilden.
Der Schrank unterstützt:
| Parameter | Spezifikation |
|---|---|
| Leistungsbereich | 20KW-500KW |
| Arbeitsspannung | ≤3000V |
| Widerstandsbereich | 0,01Ω-1KΩ |
| Widerstandsgenauigkeit | ±3 % / ±5 % / ±10 % |
Dufew Electric bietet maßgeschneiderte Konfigurationen gemäß:
- Leistungsbedarf
- Widerstandswert
- Spannungsniveau
- Installationsumgebung
- Kühlanforderungen
- Schrankabmessungen
Herkömmliche offene Widerstandselemente können im Langzeitbetrieb durch Feuchtigkeit, Staub und korrosive Umgebungen beeinträchtigt werden.
Rohrförmige Widerstandselemente von Dufew verwenden eine versiegelte Rohrstruktur aus rostfreiem Stahl, um die internen Widerstandsdrähte vor Umwelteinflüssen zu schützen.
Die Isolierfüllung aus Magnesiumoxid bietet:
- Elektrische Isolierung
- Effiziente Wärmeleitung
- Stabile Wärmeübertragung
- Reduzierter Feuchtigkeitseinfluss
Im Vergleich zu freiliegenden Widerstandsstrukturen bieten Rohrwiderstände eine höhere Zuverlässigkeit für:
- Outdoor-Ausrüstung
- Küstenanwendungen
- Schwere Industrieanlagen
- Umgebungen mit hohem Staubgehalt
| Vergleichsartikel | Rohrwiderstandsschrank | Konventionelle Widerstandsstruktur |
|---|---|---|
| Umweltschutz | Das versiegelte Edelstahlrohr schützt die internen Komponenten | Empfindlicher gegenüber Feuchtigkeit, Staub und Verunreinigungen |
| Mechanische Festigkeit | Hochfeste Metallrohrstruktur mit Vibrationsfestigkeit | Geringerer Schutz gegen mechanische Einwirkung |
| Wärmeübertragung | Gleichmäßige Wärmeleitung durch Rohrstruktur | Höhere Gefahr einer ungleichmäßigen Erwärmung |
| Servicestabilität | Geeignet für den industriellen Dauerbetrieb | Die Leistung wird stärker von der Umgebung beeinflusst |
| Typische Anwendungen | Häfen, Bergbau, Chemiefabriken, Schwermaschinen | Allgemeine Innenanwendungen |
Für Anwendungen, die einen stabilen Betrieb unter rauen Bedingungen erfordern, bietet die Rohrwiderstandstechnologie eine zuverlässigere Lösung.
| Erfordernis | Empfohlene Konfiguration |
|---|---|
| Außenaufstellung | Versiegelter Rohrwiderstand mit verbessertem Schutzdesign |
| Umgebung mit hoher Luftfeuchtigkeit | Rohrelement aus Edelstahl mit feuchtigkeitsbeständiger Struktur |
| Schwere Vibrationsausrüstung | Verstärkte Gehäusestruktur und mechanischer Schutz |
| Dauerbetrieb | Optimiertes Luftstrom- und Wärmemanagementdesign |
| Maßgeschneiderte Widerstandsanforderung | Mehrere Rohrwiderstandskombinationen |
Schwere Industrieanlagen, darunter Kräne, Bergbausysteme und große Antriebssysteme, sind häufig ständigen Vibrationen und mechanischer Belastung ausgesetzt. Die Rohrwiderstandselemente von Dufew sind mit einer Edelstahlrohrkonstruktion, integrierten abgedichteten Strukturen und einem starken mechanischen Schutz ausgestattet, um die Haltbarkeit in anspruchsvollen Umgebungen zu verbessern.
Diese robuste Struktur trägt dazu bei, Ausfälle zu reduzieren, die durch Gerätevibrationen, mechanische Stöße und Transportbelastungen verursacht werden, und eignet sich daher für Anwendungen, bei denen eine lange Lebensdauer und Betriebszuverlässigkeit erforderlich sind.
Eine ungleichmäßige Temperaturverteilung kann die Widerstandsalterung beschleunigen und die Widerstandsstabilität im Langzeitbetrieb beeinträchtigen. Das röhrenförmige Widerstandsdesign verbessert die thermische Leistung durch Metallrohre mit hoher Wärmeleitfähigkeit, Magnesiumoxid-Wärmeübertragungsmaterialien und optimierte Luftstromanordnungen.
Im Inneren des Gehäuses ist jede Widerstandsschicht mit einem unabhängigen Luftstromraum ausgestattet, um die Wärmeansammlung zu reduzieren und eine gleichmäßigere Temperaturverteilung zu erreichen, was dazu beiträgt, stabile Widerstandswerte im Dauerbetrieb aufrechtzuerhalten.
Das Rohrwiderstandsgehäuse von Dufew verfügt über ein mehrschichtiges Widerstandsbaugruppendesign, um die Wartungseffizienz und Systemzuverlässigkeit zu verbessern.
Jede Widerstandsschicht verfügt über unabhängige leitende Verbindungen, dedizierte Luftstrompfade und Temperaturüberwachung, um eine einfachere Fehlerisolierung und vereinfachte Wartung zu unterstützen.
Wenn ein Widerstandsabschnitt überprüft werden muss, kann die Wartung des betroffenen Moduls durchgeführt werden, ohne dass der gesamte Schrank entfernt werden muss, was dazu beiträgt, die Ausfallzeiten der Geräte zu reduzieren.
Die vollständig abgedichtete Metallrohrstruktur bietet Schutz vor Feuchtigkeit, Staub und Ölverschmutzung und eignet sich daher für anspruchsvolle Industrieumgebungen.
Die Verwendung einer hochdichten Magnesiumoxid-Isolierfüllung verbessert die Wärmeleitung, verringert das Überhitzungsrisiko und unterstützt eine stabile Widerstandsleistung im Dauerbetrieb.
Dank der Rohrkonstruktion aus rostfreiem Stahl und der verbesserten Vibrationsfestigkeit eignet sich die Widerstandsstruktur für schwere Industrieanlagen und raue Betriebsbedingungen.
Je nach Anwendungsanforderungen können mehrere Rohrwiderstandskombinationen konfiguriert werden, die eine Leistungskapazität von bis zu 500 kW und kundenspezifische Widerstandswerte unterstützen.
Der Schrank ist mit den Standardschutzarten IP20/IP23 erhältlich, je nach Projektanforderungen können jedoch auch höhere Schutzarten bereitgestellt werden.
Der elektrische Rohrwiderstandsschrank von Dufew ist für Industriesysteme konzipiert, die eine zuverlässige Widerstandsleistung unter anspruchsvollen Betriebsbedingungen erfordern.
| Anwendung | Typische Ausrüstung | Umweltherausforderungen | Vorteile von Rohrwiderständen |
|---|---|---|---|
| Hafen- und Schiffsausrüstung | Hafenkräne, Hebesysteme, Küstenausrüstung | Salznebel, Feuchtigkeit, Vibration | Korrosionsbeständigkeit und mechanische Haltbarkeit |
| Bergbauausrüstung | Hebeanlagen, Schwerlastantriebe | Staub, Vibration, Dauerbetrieb | Versiegelte Struktur und stabile Leistung |
| Chemische Industrie | Produktionslinien, industrielle Antriebssysteme | Feuchtigkeit und Verschmutzung | Besserer Umweltschutz |
| Prüfung von Energiespeichern | Outdoor-Teststationen, Energiesysteme | Temperaturschwankungen und Langzeitbetrieb | Stabile thermische Leistung |
| Parameter | Spezifikation |
|---|---|
| Produkttyp | Rohrwiderstandsschrank |
| Heizkörper | Rohrwiderstand aus Edelstahl |
| Leistungsbereich | 20KW-500KW |
| Arbeitsspannung | ≤3000V |
| Widerstandsbereich | 0,01Ω-1KΩ |
| Widerstandsgenauigkeit | ±3 % / ±5 % / ±10 % |
| Schutzgrad | IP20/IP23 |
| Temperaturkoeffizient | ≤300 ppm/℃ |
| Flammhemmende Qualität | UL94V-2 |
| Referenzstandard | GB-5792 |
Beispiel: CRC 100KW 2.7R J
| Code | Beschreibung |
|---|---|
| CRC | Rohrwiderstandsschrank |
| 100KW | Nennleistung |
| 2,7R | Bewerteter Widerstand |
| J | Widerstandsgenauigkeit (K=±10 %, J=±5 %, H=±3 %) |
Dufew Electric führt vor der Auslieferung elektrische und mechanische Überprüfungen durch, um eine zuverlässige Produktleistung sicherzustellen.
| Testgegenstand | Testbedingung | Leistung |
|---|---|---|
| Spannungsfestigkeit | 2500VAC/50Hz/60S | Leckstrom ≤10mA |
| Isolationswiderstand | 1000 VDC | ≥100 MΩ |
| Kurzzeitige Überlastung | 10-fache Nennleistung 5S | Kein sichtbarer Schaden |
| Langfristige Lebensdauer | Zyklusbetrieb | >9000h |
| Feuchte-Hitze-Test | 40℃±2 / 90%-95%RH /100h | △R≤±(1%R+0,05Ω) |
| Temperaturzyklus | -55℃,55℃,155℃ Zyklen | △R≤±(2%R+0,05Ω) |
| Hitzebeständigkeit | 350℃/2h | Kein offensichtlicher Schaden |
| Testgegenstand | Zustand | Leistung |
|---|---|---|
| Terminale Stärke | 45N/30S | Keine Lockerheit |
| Vibrationsfestigkeit | 5–200 Hz, 1 g, 98 m/S² | Keine strukturellen Schäden |
Vor der Auswahl eines Rohrwiderstandsschranks sollten Kunden die Betriebsumgebung, die elektrischen Anforderungen und die Installationsbedingungen berücksichtigen, um sicherzustellen, dass die Widerstandskonfiguration mit der tatsächlichen Anwendung übereinstimmt.
Bei der Auswahl sollten Installationsort, Feuchtigkeitsbedingungen, Staub- oder Korrosionseinwirkung sowie Vibrationsanforderungen berücksichtigt werden, um einen zuverlässigen Betrieb unter verschiedenen Industriebedingungen zu gewährleisten.
Zur Bestimmung einer geeigneten Widerstandskonfiguration sind wichtige elektrische Parameter erforderlich, darunter Nennleistung, Arbeitsspannung, Widerstandswert und Arbeitszyklus.
Schrankabmessungen, Kühlmethode, Kabelanschlussrichtung und Wartungsraum sollten berücksichtigt werden, um eine ordnungsgemäße Installation und einen bequemen Betrieb zu gewährleisten.
Dufew Electric wertet diese Parameter aus und empfiehlt geeignete Rohrwiderstandskonfigurationen basierend auf den tatsächlichen Anwendungsbedingungen.
Dufew Electric ist ein professioneller Hersteller von Leistungselektronikkomponenten in China, der Widerstandsfertigung, Schrankmontage, elektrische Tests und maßgeschneiderte technische Unterstützung integriert, um zuverlässige industrielle Widerstandslösungen bereitzustellen.
Der Herstellungsprozess umfasst präzise Widerstandsdrahtwicklung, Magnesiumoxidfüllung, Edelstahlrohrversiegelung, elektrische Leistungsprüfung und Schrankintegration, um eine stabile Produktleistung sicherzustellen.
Die Präzisionswickeltechnologie sorgt für genaue Widerstandswerte und eine konstante elektrische Leistung.
Die hochwertige Magnesiumoxidfüllung sorgt für elektrische Isolierung und effiziente Wärmeleitung für einen stabilen Betrieb.
Die versiegelte Rohrstruktur aus Edelstahl verbessert die mechanische Festigkeit und den Schutz gegen raue Industrieumgebungen.
Testverfahren überprüfen die Widerstandsgenauigkeit, die Isolationsleistung und die Betriebszuverlässigkeit vor der Endmontage.
Die Schrankintegration umfasst die Installation der Widerstandsschicht, die Montage der leitenden Verbindungen, die Installation des Temperaturschutzes und die vollständige Strukturmontage.
Vor dem Versand wird jeder Schrank auf Genauigkeit der Widerstandswerte, Zuverlässigkeit der elektrischen Verbindungen, Qualität der mechanischen Montage und Einhaltung der Produktspezifikationen überprüft.
Dufew Electric befolgt strukturierte Qualitätskontrollverfahren, um eine zuverlässige Produktleistung und konsistente Fertigungsstandards sicherzustellen.
Zu den Qualitätsdokumenten gehören die ISO9001-Zertifizierung des Qualitätsmanagementsystems, die CE-Zertifizierung, Produkttestberichte und Werksinspektionsaufzeichnungen.
Technische Dokumente und Qualitätsberichte können entsprechend den spezifischen Projektanforderungen bereitgestellt werden.
Dufew Electric bereitet Rohrwiderstandsschränke gemäß den Anforderungen des Industrietransports vor, um eine sichere Lieferung und eine reibungslose Installation zu gewährleisten.
Die Verpackung umfasst Exportstandardverpackungen, Feuchtigkeitsschutz, interne Verstärkung und Produktidentifikationsetiketten.
Vor dem Versand bestätigen die Techniker wichtige Details wie Schrankabmessungen, Gewicht, Hebepunkte und Installationsanforderungen, um eine effiziente Installation nach der Lieferung zu unterstützen.
Rohrwiderstände verfügen über eine abgedichtete Edelstahlstruktur mit besserem Schutz gegen Feuchtigkeit, Staub, Korrosion und Vibrationen, wodurch sie für anspruchsvolle Industrieumgebungen geeignet sind.
Ja. Schutzkonfiguration, Schrankstruktur und Kühldesign können je nach Installationsbedingungen und Umgebungsanforderungen angepasst werden.
Ja. Dufew Electric unterstützt die Anpassung von Leistung, Widerstand, Spannung, Schrankabmessungen und Installationsstrukturen entsprechend den spezifischen Anwendungsanforderungen.
Es wird häufig in Häfen, Bergbauausrüstung, chemischen Produktionssystemen, Schwermaschinen, Energiespeicher-Testeinrichtungen und anderen industriellen Anwendungen eingesetzt.
Das versiegelte Edelstahlrohr schützt interne Komponenten und sorgt gleichzeitig für eine stabile Wärmeübertragung, starken mechanischen Schutz und zuverlässige Leistung unter rauen Betriebsbedingungen.
Ja. Das Design unterstützt den kontinuierlichen Industriebetrieb durch optimiertes Wärmemanagement, Luftstromdesign und zuverlässigen Komponentenschutz.
Kunden sollten wichtige Anwendungsdetails angeben, einschließlich Nennleistung, Spannung, Widerstandswert, Betriebsumgebung, Arbeitszyklus und Installationsanforderungen.
Ja. Spezifikationen, Prüfprotokolle und Qualitätsdokumente können entsprechend den spezifischen Projektanforderungen bereitgestellt werden.
Das Rohrwiderstandsgehäuse ist eine maßgeschneiderte Widerstandslösung, die für Anwendungen mit unterschiedlichen elektrischen und Umgebungsanforderungen entwickelt wurde.
Dufew Electric bietet Lösungen basierend auf Nennleistung, Spannungsanforderungen, Widerstandskonfiguration, Betriebsumgebung und Installationsbedingungen.
Reichen Sie Ihre Projektanforderungen ein und die Ingenieure von Dufew Electric empfehlen Ihnen eine geeignete Widerstandskonfiguration und ein geeignetes Gehäusedesign.
