Wir bieten ein umfassendes Portfolio an Widerständen, Bremseinheiten, Drosseln, Leistungsfiltern und Transformatoren mit vollständigen Anpassungsoptionen, um den unterschiedlichen Anwendungsanforderungen gerecht zu werden.
Große Industrieanlagen erzeugen während des Betriebs oft hohe elektrische Energie und erfordern daher zuverlässige Widerstandssysteme, um die Energie sicher zu verwalten.

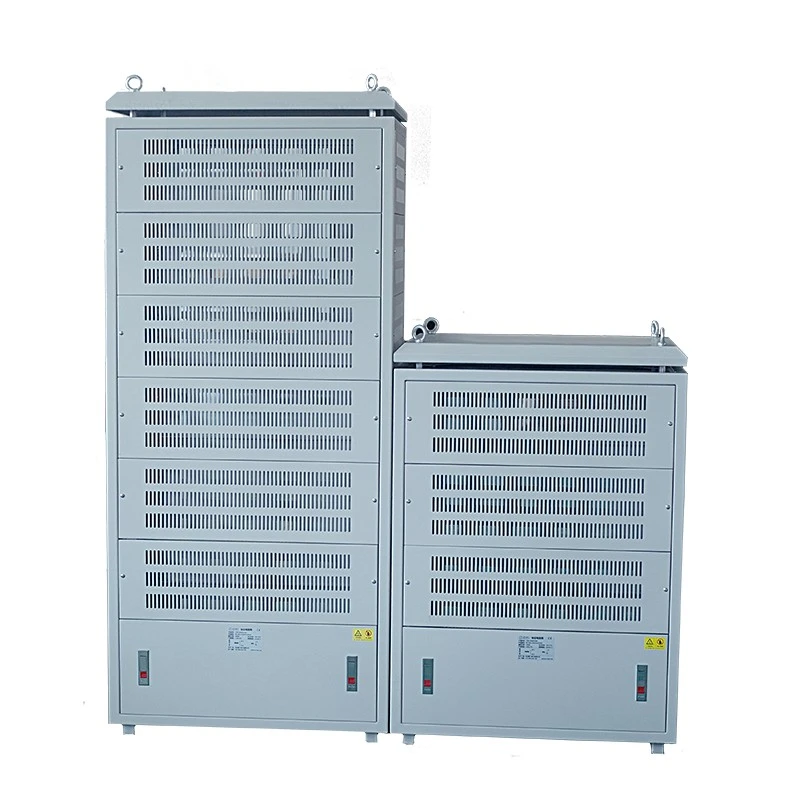

Der Hochleistungswiderstandsschrank von Dufew Electric integriert mehrere Widerstandselemente in ein komplettes Schranksystem durch leitende Edelstahlverbindungen und Kupferschienen.
Der Schrank ist konzipiert für:
- Hohe Energieableitung
- Großstrombetrieb
- Industrielle Widerstandslastanwendungen
- Maßgeschneiderte Widerstandslösungen
Im Gegensatz zu Standard-Widerstandskästen, die für Anwendungen mit kleiner und mittlerer Leistung entwickelt wurden, verfügt dieser Schrank über eine modulare mehrschichtige Struktur, die eine höhere Leistungskapazität, einfachere Wartung und flexible Konfiguration ermöglicht.
Verfügbare Spezifikationen:
- Leistungsbereich: 20 kW bis 500 kW
- Arbeitsspannung: ≤3000V
- Widerstandsbereich: 0,01Ω-1KΩ
- Widerstandsgenauigkeit: ±3 % / ±5 % / ±10 %
Dufew Electric bietet maßgeschneiderte Lösungen je nach Geräteleistung, Arbeitszyklus, Installationsumgebung und elektrischen Anforderungen.
| Parameter | Spezifikation |
|---|---|
| Produkttyp | Hochleistungswiderstandsschrank |
| Leistungsbereich | 20KW-500KW |
| Arbeitsspannung | ≤3000V |
| Widerstandsbereich | 0,01Ω-1KΩ |
| Widerstandsgenauigkeit | ±3 % / ±5 % / ±10 % |
| Schutzgrad | IP20/IP23 |
| Temperaturkoeffizient | ≤300 ppm/℃ |
| Flammhemmende Qualität | UL94V-2 |
| Referenzstandard | GB-5792 |
Dufew Electric bietet maßgeschneiderte Widerstandsschranklösungen basierend auf den wichtigsten Anwendungsanforderungen, einschließlich Leistungskapazität, Betriebsspannung, Widerstandswert, Arbeitszyklus, Kühlbedingungen, Installationsumgebung und Schrankabmessungen.
Industrieanlagen erfordern Widerstandssysteme, die wiederholtem Betrieb, hohen thermischen Belastungen und anspruchsvollen Arbeitsbedingungen standhalten. Dufew Electric entwickelt Lösungen, um diese Herausforderungen zu meistern und eine stabile Leistung in Hochleistungsanwendungen sicherzustellen.
Geräte wie Motoren, Antriebe und Hebesysteme können beim Bremsen oder Betrieb überschüssige elektrische Energie erzeugen. Ohne wirksames Widerstandsmanagement kann diese Energie zu Spannungsschwankungen, Systeminstabilität, Aktivierung des Geräteschutzes und verringerter Betriebseffizienz führen.
Hochleistungswiderstandsanwendungen erzeugen während des Betriebs erhebliche Wärme. Ohne geeignetes thermisches Design kann ein übermäßiger Temperaturanstieg zu einer ungleichmäßigen Temperaturverteilung, einer Drift des Widerstandswerts, einer beschleunigten Alterung der Komponenten und einer verkürzten Lebensdauer führen.
Verschiedene Industrieprojekte erfordern unterschiedliche Nennleistungen, Widerstandswerte, Spannungspegel, Installationsstrukturen und Kühlmethoden, um bestimmte Betriebsbedingungen zu erfüllen.
Dufew Electric entwirft Widerstandsschränke entsprechend den tatsächlichen Anwendungsanforderungen und bietet maßgeschneiderte Lösungen statt nur fester Standardmodelle.
Ein großer Vorteil des Hochleistungswiderstandsschranks von Dufew Electric ist die Möglichkeit, geeignete Widerstandselemente entsprechend den Anwendungsanforderungen auszuwählen.
Der Schrank kann verschiedene Widerstandstechnologien integrieren:
| Widerstandselementtyp | Eigenschaften | Typische Anwendungen |
|---|---|---|
| Wellpappe-Widerstandselement | Hohe Leistungsdichte, effiziente Wärmeableitung, geeignet für große Energieaufnahme | Bremssysteme, Industrieantriebe, schwere Maschinen |
| Rohrförmiges Widerstandselement | Versiegelte Struktur, Feuchtigkeitsbeständigkeit, starke mechanische Haltbarkeit | Outdoor-Ausrüstung, Häfen, Bergbausysteme |
| Widerstandselement mit Aluminiumgehäuse | Kompakte Struktur, guter Schutz, flexible Installation | Industrielle Steuerungssysteme, kompakte Widerstandsanwendungen |
Dieser modulare Aufbau ermöglicht es Kunden, eine geeignete Widerstandskonfiguration zu erhalten, ohne das gesamte System neu entwerfen zu müssen.
Bei industriellen Hochleistungsanwendungen wirkt sich die Zuverlässigkeit der elektrischen Verbindung direkt auf die Systemstabilität und die langfristige Betriebsleistung aus. Der elektrische Hochleistungswiderstandsschrank von Dufew ist mit verstärkten elektrischen Strukturen ausgestattet, um anspruchsvolle Betriebsbedingungen zu unterstützen.
Der Schrank verwendet leitende Edelstahlstrukturen, Kupferschienenverbindungen, zuverlässige interne Verdrahtungsanordnungen und elektrische Isolierung zwischen den Widerstandsabschnitten, um eine stabile Stromübertragung zu gewährleisten.
Dieses Design trägt dazu bei, den Verbindungswiderstand zu reduzieren, die Stromtragfähigkeit zu verbessern und einen stabilen Betrieb unter Hochlastbedingungen aufrechtzuerhalten.
Mehrere Widerstandsmodule können kombiniert werden, um unterschiedliche Leistungsanforderungen zu erfüllen, was eine flexible Konfiguration entsprechend den Anwendungsbedingungen ermöglicht.
Das modulare Design bietet maßgeschneiderte Leistungskapazität, einstellbare Widerstandswerte, einfachere zukünftige Modifikation und Eignung für verschiedene Arbeitszyklen.
Hochleistungswiderstände erzeugen im Betrieb erhebliche Wärme. Um eine stabile Widerstandsleistung aufrechtzuerhalten und die Lebensdauer zu verlängern, ist ein effektives Wärmemanagement unerlässlich.
Dufew Electric optimiert die Wärmeableitung durch unabhängiges Luftstromdesign, maßgeschneiderte Kühllösungen und integrierten Temperaturschutz.
Jeder Widerstandsabschnitt ist mit einem eigenen Luftstromraum ausgestattet, um die Effizienz der Wärmeableitung zu verbessern, die Wärmeansammlung zu reduzieren und eine konstante Betriebstemperatur aufrechtzuerhalten.
Je nach Anwendungsanforderungen können die Kühlmethoden natürliche Luftkühlung, erzwungene Luftkühlung und kundenspezifische Belüftungsstrukturen umfassen.
Der Schrank kann Temperaturüberwachungs- und Schutzkomponenten integrieren, um Überhitzung zu verhindern, die Betriebssicherheit zu verbessern und die Lebensdauer des Widerstands zu verlängern.
Industriekunden benötigen Geräte, die zuverlässige Leistung bieten und gleichzeitig eine bequeme Wartung ermöglichen. Der Hochleistungswiderstandsschrank von Dufew Electric verfügt über eine modulare interne Struktur, um Inspektion und Wartung zu vereinfachen.
Jeder Widerstandsabschnitt verfügt über unabhängige elektrische Anschlüsse, separate Installationsstrukturen, freien Wartungszugang und individuelle Schutzkonstruktionen.
Wenn ein Widerstandsabschnitt überprüft werden muss, können Techniker das betroffene Modul warten, ohne den gesamten Schrank austauschen zu müssen, was dazu beiträgt, Wartungs- und Ausfallzeiten zu reduzieren.
Independent resistor sections help isolate potential failures and improve overall system reliability during continuous operation.
Der modulare Aufbau ermöglicht die Berücksichtigung zusätzlicher Widerstandskapazitäten bei zukünftigen System-Upgrades und bietet so eine größere Flexibilität bei sich ändernden Anwendungsanforderungen.
Der Hochleistungswiderstandsschrank von Dufew Electric wird in Branchen eingesetzt, die zuverlässige Widerstandslösungen für die Energieabsorption, Prüfung und Leistungssteuerung benötigen.
| Anwendung | Typische Ausrüstung | Hauptanforderungen | Dufew-Lösung |
|---|---|---|---|
| Industrielle Antriebssysteme | Frequenzumrichter, Servosysteme, Motorsteuerungsgeräte | Energieaufnahme beim Bremsen und Betriebsstabilität | Hochleistungswiderstandsmodule mit kundenspezifischer Widerstandskonfiguration |
| Schwere Hebeausrüstung | Hafenkräne, Turmdrehkrane, Hebeanlagen | Häufige Bremszyklen und hohe Energiebelastungen | Robustes Widerstandsgehäusedesign für wiederholten Betrieb |
| Bergbauausrüstung | Hebeanlagen, Schwerlastantriebe | Vibrationsfestigkeit und Dauerbetrieb | Robuste Struktur mit zuverlässiger thermischer Leistung |
| Fertigungsausrüstung | Walzwerke, Spritzgussmaschinen, Textilmaschinen | Stabile Widerstandsleistung während der Produktion | Kundenspezifische Widerstandskonfiguration für industrielle Bedingungen |
| Leistungsprüfsysteme | Geräteprüfplattformen, elektrische Prüfsysteme | Kontrollierte elektrische Belastung und Zuverlässigkeitsüberprüfung | Flexible Hochleistungslastlösungen |
Die Auswahl eines Hochleistungswiderstandsschranks erfordert mehr als nur die Auswahl der Nennleistung. Dufew Electric bewertet die gesamte Betriebsumgebung und die Anwendungsanforderungen, bevor er eine geeignete Konfiguration empfiehlt.
Der Auswahlprozess berücksichtigt wichtige elektrische Parameter, einschließlich Nennleistung, Arbeitsspannung, Widerstandswert, Stromanforderungen und Arbeitszyklus, um sicherzustellen, dass der Widerstandsschrank den Systemanforderungen entspricht.
Auch die Betriebsbedingungen spielen bei der Konfigurationsauswahl eine wichtige Rolle. Faktoren wie kontinuierlicher oder intermittierender Betrieb, Arbeitsfrequenz, Lastdauer und Energieabsorptionsanforderungen müssen berücksichtigt werden.
Die Installationsumgebung beeinflusst die Schrankstruktur und das Kühldesign. Wichtige Überlegungen umfassen die Installation im Innen- oder Außenbereich, den verfügbaren Installationsraum, die Kühlbedingungen, Staub- oder Feuchtigkeitseinwirkung und Wartungsanforderungen.
Basierend auf diesen Faktoren bietet Dufew Electric eine geeignete Auswahl an Widerstandselementen, Schrankstrukturen und Wärmemanagementdesigns, um den unterschiedlichen Anforderungen industrieller Anwendungen gerecht zu werden.
| Parameter | Spezifikation |
|---|---|
| Produkttyp | Hochleistungswiderstandsschrank |
| Optionen für Widerstandselemente | Wellpappe/Rohr/Aluminiumgehäuse |
| Leistungskapazität | 20KW-500KW |
| Arbeitsspannung | ≤3000V |
| Widerstandsbereich | 0,01Ω-1KΩ |
| Widerstandsgenauigkeit | ±3 % / ±5 % / ±10 % |
| Schutzgrad | IP20/IP23 |
| Temperaturkoeffizient | ≤300 ppm/℃ |
| Flammhemmende Qualität | UL94V-2 |
| Standard | GB-5792 |
Beispiel: CRC 100KW 2.7R J
| Code | Beschreibung |
|---|---|
| CRC | Hochleistungswiderstandsschrank |
| 100KW | Nennleistung |
| 2,7R | Bewerteter Widerstand |
| J | Widerstandsgenauigkeit (K=±10 %, J=±5 %, H=±3 %) |
Um einen zuverlässigen Betrieb vor der Auslieferung sicherzustellen, führt Dufew Electric elektrische und mechanische Inspektionen durch.
| Testgegenstand | Testbedingung | Leistung |
|---|---|---|
| Spannungsfestigkeit | 2500VAC/50Hz/60S | Leckstrom ≤10mA |
| Isolationswiderstand | 1000 VDC | ≥100 MΩ |
| Kurzzeitige Überlastung | 10-fache Nennleistung 5S | Kein sichtbarer Schaden |
| Langfristige Lebensdauer | Zyklusbetrieb | >9000h |
| Feuchte-Hitze-Test | 40℃±2 / 90%-95%RH /100h | △R≤±(1%R+0,05Ω) |
| Temperaturzyklus | -55℃,55℃,155℃ Zyklen | △R≤±(2%R+0,05Ω) |
| Hitzebeständigkeit | 350℃/2h | Kein offensichtlicher Schaden |
| Testgegenstand | Zustand | Leistung |
|---|---|---|
| Terminale Stärke | 45N/30S | Keine Lockerheit |
| Vibrationsfestigkeit | 5–200 Hz, 1 g, 98 m/S² | Keine strukturellen Schäden |
Dufew Electric integriert die Herstellung von Widerstandskomponenten, die Schrankmontage, das thermische Design, elektrische Tests und maßgeschneiderte technische Unterstützung, um komplette Leistungswiderstandslösungen für industrielle Anwendungen bereitzustellen.
Diese integrierte Fertigungskapazität trägt dazu bei, die Produktkonsistenz und Qualitätskontrolle während des gesamten Prozesses sicherzustellen, von der Widerstandsauswahl und -produktion bis zur endgültigen Lieferung.
Der Prozess der Widerstandsmontage umfasst die Auswahl der Widerstandselemente, die Überprüfung des Widerstandswerts und die Montage der elektrischen Anschlüsse, um eine stabile elektrische Leistung sicherzustellen.
Die Schrankintegration umfasst die Installation von Mehrschichtwiderständen, die Montage von Kupfersammelschienen, die Installation von Schutzkomponenten und die Integration von Kühlstrukturen, um einen zuverlässigen Betrieb unter Hochleistungsbedingungen zu gewährleisten.
Vor dem Versand wird jeder Schrank auf Widerstandsgenauigkeit, elektrische Isolationsleistung, Verbindungszuverlässigkeit, mechanische Montagequalität und Einhaltung der Produktspezifikationen überprüft.
Dufew Electric befolgt strukturierte Qualitätsmanagementverfahren, um eine stabile Produktleistung und einen zuverlässigen Betrieb während der gesamten Lebensdauer sicherzustellen.
Zu den Qualitätsdokumenten gehören:
- ISO9001-Zertifizierung des Qualitätsmanagementsystems
- CE-Zertifizierung
- Produkttestberichte
- Werksinspektionsaufzeichnungen
Technische Dokumente und Inspektionsberichte können entsprechend den spezifischen Projektanforderungen bereitgestellt werden.
Als Industrieausrüstung erfordern Hochleistungswiderstandsschränke eine zuverlässige Transportvorbereitung, um die Produktsicherheit während des Versands und eine reibungslose Installation nach der Lieferung zu gewährleisten.
Dufew Electric bietet Verpackungslösungen nach Exportstandard, einschließlich Feuchtigkeitsschutz, interne Verstärkungsstrukturen und Produktidentifizierungsetiketten, um die Transportzuverlässigkeit zu verbessern.
Vor dem Versand bestätigen die Ingenieure wichtige Details wie Schrankabmessungen, Produktgewicht, Hebeanforderungen und Installationsinformationen, um Kunden dabei zu helfen, die Installation nach der Lieferung effizient abzuschließen.
Ein Hochleistungswiderstandsschrank wird für die Absorption von Hochleistungsenergie, die Simulation elektrischer Lasten, die Strombegrenzung und verschiedene industrielle Widerstandsanwendungen verwendet, bei denen eine zuverlässige Leistungssteuerung erforderlich ist.
Die Lösungen von Dufew Electric unterstützen Nennleistungen von 20 kW bis 500 kW und können entsprechend den spezifischen Kundenanforderungen konfiguriert werden.
Ja. Je nach Anwendungsbedingungen und Leistungsanforderungen können verschiedene Widerstandselemente ausgewählt werden, darunter Well-, Rohr- und Aluminiumgehäuse-Widerstandstypen.
Ja. Dufew Electric bietet maßgeschneiderte Lösungen basierend auf Nennleistung, Widerstandswert, Spannungspegel, Schrankabmessungen, Kühldesign und anderen Anwendungsanforderungen.
Das Gehäuse nutzt ein optimiertes Luftstromdesign, die richtige Anordnung der Widerstandsschichten und optionale Kühlsysteme, um eine stabile thermische Leistung während des Betriebs aufrechtzuerhalten.
Kunden sollten wichtige Anwendungsinformationen bereitstellen, einschließlich erforderlicher Leistung, Spannung, Widerstandswert, Arbeitszyklus und Installationsumgebung, damit Dufew Electric eine geeignete Lösung entwerfen kann.
Ja. Dufew Electric bietet technische Unterstützung, technische Dokumente und Produkttestinformationen gemäß den spezifischen Projektanforderungen.
Unterschiedliche industrielle Anwendungen erfordern unterschiedliche Widerstandskonfigurationen. Dufew Electric bietet maßgeschneiderte Lösungen basierend auf Leistungsanforderungen, Spannungsbedingungen, Widerstandskonfiguration, Betriebsumgebung und Installationsanforderungen.
Mit professionellen Fertigungskapazitäten und technischer Unterstützung unterstützt Dufew Electric seine Kunden bei der Entwicklung zuverlässiger industrieller Widerstandslösungen für verschiedene Energieanwendungen.
Kontaktieren Sie Dufew Electric, um Ihre Projektanforderungen zu besprechen und eine geeignete industrielle Widerstandslösung zu erhalten.
