Wir bieten ein umfassendes Portfolio an Widerständen, Bremseinheiten, Drosseln, Leistungsfiltern und Transformatoren mit vollständigen Anpassungsoptionen, um den unterschiedlichen Anwendungsanforderungen gerecht zu werden.

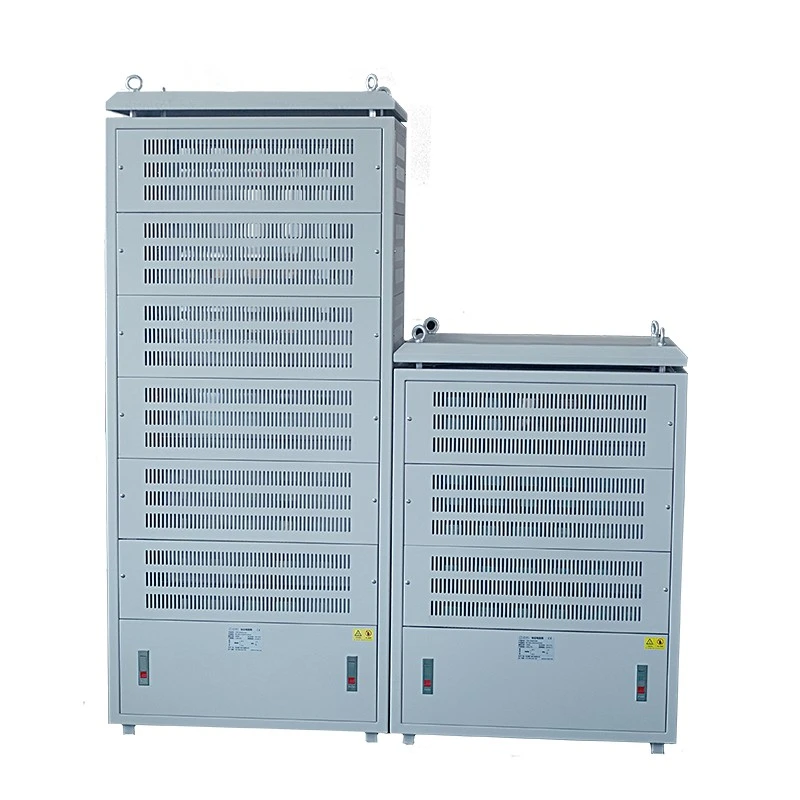

Der elektrische Bremswiderstandsschrank von Dufew ist eine komplette Energiedissipationslösung, die für Anwendungen entwickelt wurde, bei denen Motoren während Bremsvorgängen häufig regenerative Energie erzeugen.
Beim Abbremsen, Heben, Senken oder bei schnellen Lastwechseln kann übermäßige Energie die DC-Busspannung von Frequenzumrichtern erhöhen. Es absorbiert diese regenerierte Energie und wandelt sie in Wärme um, was dazu beiträgt, einen stabilen Wechselrichterbetrieb aufrechtzuerhalten und die Systemsicherheit zu verbessern.
Der Schrank integriert mehrere drahtgewickelte, gewellte Widerstandselemente durch leitende Edelstahlstäbe, während Kupferschienen zwischen den Widerstandsschichten verwendet werden, um zuverlässige Hochstromverbindungen zu gewährleisten.
Mit einem Leistungsbereich von 20 kW bis 500 kW, einer Betriebsspannung von bis zu 3000 V und anpassbaren Widerstandswerten von 0,01 Ω bis 1 kΩ entwirft Dufew Electric Bremswiderstandsschränke entsprechend der spezifischen Motorleistung, dem Bremsarbeitszyklus, der Installationsumgebung und den Systemanforderungen.
| Parameter | Spezifikation |
|---|---|
| Product Type | Bremswiderstandsschrank |
| Nennleistung | 20KW-500KW |
| Arbeitsspannung | ≤3000V |
| Widerstandsbereich | 0,01Ω-1KΩ |
| Widerstandsgenauigkeit | ±3 %, ±5 %, ±10 % |
| Schutzgrad | IP20-IP54 Optional |
| Temperaturkoeffizient | ≤300 ppm/℃ |
| Flammhemmende Qualität | UL94V-2 |
| Herstellungsstandard | GB-5792 |
CRC 100KW 2.7R J
| Code | Beschreibung |
|---|---|
| CRC | Bremswiderstandsschrank |
| 100KW | Nennleistung |
| 2,7R | Bewerteter Widerstand |
| J | Widerstandsgenauigkeit (K=±10 %, J=±5 %, H=±3 %) |
Im Gegensatz zu herkömmlichen Widerstandskästen, die hauptsächlich für einfache Lastanwendungen verwendet werden, ist der elektrische Bremswiderstandsschrank von Dufew für industrielle Antriebssysteme konzipiert, die eine zuverlässige Energieaufnahme, DC-Bus-Spannungssteuerung und Bremsschutz erfordern.
Beim Bremsen des Motors wird regenerative Energie auf den Widerstandsschrank übertragen und in Wärme umgewandelt. Dies trägt dazu bei, den Spannungsanstieg im DC-Bus zu kontrollieren und das Risiko von Überspannungsfehlern des Frequenzumrichters zu verringern.
Dieses Design verbessert die Schutzleistung des Wechselrichters und unterstützt einen stabileren Betrieb industrieller Antriebssysteme unter häufigen Bremsbedingungen.
Dufew Electric verwendet eine modulare Schichtstruktur, um Installation, Wartung und zukünftige Systemerweiterungen zu vereinfachen.
Jede unabhängige Widerstandsschicht verfügt über einen eigenen leitenden Schaltkreis, ein Temperaturüberwachungssystem und einen separaten Luftstrompfad, sodass einzelne Abschnitte überprüft oder gewartet werden können, ohne den Betrieb anderer Schichten zu beeinträchtigen.
Das modulare Design unterstützt außerdem zusätzliche Widerstandsschichten, kundenspezifische Widerstandskonfigurationen und unterschiedliche Bremsarbeitszyklen je nach spezifischem Leistungsbedarf und trägt so dazu bei, die Austauschkosten zu senken, wenn die Gerätekapazität steigt.
Der Bremswiderstandsschrank integriert mehrere Schutzfunktionen, um die Sicherheit und Zuverlässigkeit in industriellen Betriebsumgebungen zu verbessern.
Eingebaute Temperaturschalter überwachen kontinuierlich die Betriebsbedingungen des Schranks. Wenn die Temperatur den voreingestellten Grenzwert überschreitet, wird das Schutzsignal aktiviert und das Wechselrichter-Steuerungssystem kann einen Abschaltbefehl empfangen, um das Risiko von Geräteschäden zu verringern.
Die interne Struktur besteht aus leitenden Edelstahlstäben für die Widerstandsverbindungen und Kupferschienen zwischen den Widerstandsschichten, die für starken mechanischen Halt, Korrosionsbeständigkeit und zuverlässige elektrische Leitfähigkeit im Langzeitbetrieb sorgen.
Bei Anwendungen mit häufigen Bremszyklen ist ein effektives Wärmemanagement unerlässlich, um eine stabile Widerstandsleistung aufrechtzuerhalten.
Dufew Electric bietet optimierte Kühldesigns, einschließlich vertikaler Luftstromkanäle, verbesserter Gehäusebelüftung, optionaler Zwangskühlungsventilatoren und maßgeschneiderter Schutzstufen von IP20 bis IP54.
Das Kühlsystem hilft dabei, die Widerstandstemperatur zu kontrollieren und einen zuverlässigen Betrieb während kontinuierlicher industrieller Bremsprozesse aufrechtzuerhalten.
Der elektrische Bremswiderstandsschrank von Dufew wird häufig in Industriesystemen eingesetzt, die eine kontrollierte regenerative Energieabsorption und eine zuverlässige dynamische Bremsleistung erfordern.
Zu den Anwendungen gehören Hafenkräne, Turmdrehkrane und Hebesysteme, bei denen der Widerstandsschrank dabei hilft, die beim Heben und Senken erzeugte regenerative Energie zu verwalten.
In Walzwerksantrieben, Bergbaumaschinen und Förderanlagen unterstützt es häufige Beschleunigungs- und Verzögerungsvorgänge durch eine stabile Bremsenergieableitung.
Das System kann in Pitch-Antriebssystemen von Windkraftanlagen eingesetzt werden, um die Bremsenergie während Einstellvorgängen und Notabschaltbedingungen zu steuern.
Für industrielle Motorprüfstände und Prüfsysteme für Energieanlagen bietet der Schrank eine kontrollierte Widerstandslastlösung zur Leistungsüberprüfung und Zuverlässigkeitsprüfung.
Vor dem Versand führt Dufew Electric Produktinspektionen entsprechend den Kundenanforderungen durch.
Zu den Testgegenständen gehören:
| Testgegenstand | Zweck |
|---|---|
| Spannungsfestigkeitstest | Überprüfen Sie die Isolationssicherheit |
| Isolationswiderstandstest | Bestätigen Sie die elektrische Isolationsleistung |
| Überlasttest | Bewerten Sie die Kurzzeitüberlastfähigkeit |
| Temperaturleistungstest | Überprüfen Sie die thermische Stabilität |
| Dauerlasttest | Prüfen Sie die langfristige Betriebssicherheit |
| Mechanische Inspektion | Bestätigen Sie die strukturelle Stabilität |
Dufew Electric kombiniert professionelle Erfahrung in der Elektrotechnik mit standardisierten Herstellungsprozessen, um maßgeschneiderte Bremswiderstandslösungen für industrielle Antriebssysteme zu entwickeln. Der gesamte Produktionsprozess umfasst die Widerstandsmontage, die Schrankherstellung, die elektrische Prüfung und die Endkontrolle und wird kontrolliert, um stabile Leistung, gleichbleibende Qualität und zuverlässigen Betrieb in anspruchsvollen Industrieumgebungen sicherzustellen.
Dufew Electric verwaltet wichtige Produktionsphasen von der Widerstandselementmontage bis zur vollständigen Schaltschrankintegration. Die Widerstandsmodule werden entsprechend den erforderlichen Widerstandswerten, Nennleistungen und Betriebsbedingungen hergestellt, während die Schrankstrukturen je nach Installationsraum, Kühlanforderungen, Schutzstufen und Systemverbindungsmethoden individuell angepasst werden.
Der Herstellungsprozess umfasst die Präzisionsmontage von Widerständen, die Installation leitfähiger Komponenten, die Anordnung der internen Verkabelung, die Integration der Kühlstruktur und die Herstellung des Gehäuses. Durch integriertes Produktionsmanagement verbessert Dufew Electric die Produktkonsistenz und stellt sicher, dass jede Bremswiderstandslösung den technischen Anforderungen verschiedener Industrieanwendungen entspricht.
Vor dem Versand wird jedes fertige Produkt einer umfassenden elektrischen und mechanischen Prüfung unterzogen, einschließlich Widerstandsmessung, Überprüfung der elektrischen Verbindung, Isolationsprüfung, Prüfung der Spannungsfestigkeit und Spezifikationsbestätigung. Diese Inspektionsverfahren tragen dazu bei, sicherzustellen, dass die gelieferte Ausrüstung die vereinbarten Projektanforderungen erfüllt und während des Betriebs eine zuverlässige Leistung aufrechterhält.
Empfohlene Produktionsbilder:
Fabrikproduktionswerkstatt
- Montagelinie für Widerstände
- Bereich für die Schrankfertigung
- Elektrische Prüfgeräte
Elektrischer Prüfprozess
- Spannungsprüfung
- Widerstandsmessung
- Endkontrolle
Diese Fertigungsaufzeichnungen belegen die technische Leistungsfähigkeit, die Produktionskontrollstandards und die Erfahrung von Dufew Electric bei der Bereitstellung maßgeschneiderter industrieller Widerstandslösungen.
Dufew Electric befolgt strukturierte Qualitätsmanagementverfahren bei der Materialauswahl, der Produktionsverarbeitung, der Montage und der Endkontrolle, um eine stabile Produktleistung aufrechtzuerhalten. Entsprechend den Projektanforderungen können Kunden vor der Installation und Inbetriebnahme entsprechende technische Dokumente und Qualitätsaufzeichnungen zur Überprüfung erhalten.
Zu den verfügbaren Dokumenten gehören:
- Produktspezifikationsblätter
- Elektrische Prüfberichte
- Inspektionsprotokolle
- Dokumente zur Materialkonformität
- Versandkontrollberichte
Als industrielle Elektrogeräte benötigen Bremswiderstandsschränke einen zuverlässigen Schutz beim Transport. Dufew Electric bietet professionelle Verpackungslösungen, einschließlich Holzkisten nach Exportstandard, Feuchtigkeitsschutzbehandlung, interne Befestigungsstrukturen und Produktidentifikationsetiketten, um Transportrisiken bei internationalen Lieferungen zu reduzieren.
Vor dem Versand bestätigen die Ingenieure wichtige Lieferdetails wie Schrankabmessungen, Produktgewicht, Hebeanforderungen, elektrische Schnittstellen und Installationsbedingungen, um eine reibungslose Entladung, Installation und Inbetriebnahme am Kundenstandort sicherzustellen.
Transportmethoden können je nach Projektanforderungen arrangiert werden:
Geeignet für internationale Industrieprojekte und den Transport großer Geräte, die eine stabile Lieferung über große Entfernungen erfordern.
Geeignet für Werk-zu-Ort-Lieferungen und regionale Industrieprojekte mit flexiblen Logistikanforderungen.
Verfügbar für ausgewählte grenzüberschreitende Industrietransporte, bei denen alternative Transportlösungen erforderlich sind.
Empfohlene Sendungsbilder:
- Lager für Fertigprodukte
- Holzkistenverpackung
- Beladen mit dem Gabelstapler
- Containertransport
Dufew Electric konzentriert sich auf Leistungselektronikkomponenten und industrielle Energiemanagementlösungen und bietet Bremswiderstandsprodukte für Anwendungen an, die eine stabile Energieableitung, zuverlässigen Schutz und Dauerbetrieb unter anspruchsvollen Arbeitsbedingungen erfordern.
Jedes industrielle Bremssystem hat unterschiedliche elektrische und Installationsanforderungen. Dufew Electric bietet maßgeschneiderte Lösungen zu Widerstandswert, Nennleistung, Schrankstruktur, Kühldesign, Schutzniveau und Verbindungskonfiguration, um Kunden bei der Umsetzung einer geeigneten Systemintegration zu unterstützen.
Von der Komponentenauswahl und Widerstandsmontage bis hin zur Schrankintegration und Endprüfung unterhält Dufew Electric eine strenge Prozesskontrolle, um die Produktzuverlässigkeit, Fertigungskonsistenz und Lieferqualität für verschiedene Industrieprojekte zu verbessern.
Dufew Electric unterstützt OEM-Kunden, Händler und Industrieanwender mit technischer Kommunikation, technischer Dokumentation, kundenspezifischer Fertigung, Qualitätsprüfung und internationalen Lieferservices, um Projekte von der ersten Bewertung bis zur endgültigen Installation zu unterstützen.
Ein Bremswiderstandsschrank absorbiert die beim Bremsen des Motors erzeugte regenerative Energie und wandelt sie in Wärmeenergie um. Dadurch wird eine Überspannung des DC-Busses an den Frequenzumrichtern verhindert und ein stabiler Systembetrieb aufrechterhalten.
Dufew Electric bewertet Motorparameter, Bremsfrequenz, Arbeitszyklus, Installationsbedingungen und thermische Anforderungen, um geeignete Widerstandswerte, Nennleistungen, Schrankstrukturen und Kühlmethoden auszuwählen.
Ja. Die Lösung kann je nach Wechselrichtermarke, Spannungsniveau, Bremsanforderungen und Anwendungsbedingungen konfiguriert werden.
Das Design kann Temperaturüberwachung, Übertemperaturschutzschalter, Belüftungssysteme und kundenspezifische Schutzstufen integrieren, um die Betriebssicherheit und Zuverlässigkeit zu verbessern.
Es wird häufig in Kränen, Aufzügen, Bergbaumaschinen, Walzwerken, Windkraftanlagen, industriellen Antriebssystemen und Prüfgeräten eingesetzt, wo häufiges Bremsen oder Energieabsorption erforderlich ist.
Dufew Electric befolgt kontrollierte Herstellungsverfahren und führt vor dem Versand elektrische Tests, Isolationsprüfungen, Leistungsüberprüfungen und abschließende Qualitätsprüfungen durch.
Ja. Der modulare Aufbau unterstützt kundenspezifische Widerstandskonfigurationen und zukünftige Kapazitätsanpassungen entsprechend sich ändernden Systemanforderungen.
