Wir bieten ein umfassendes Portfolio an Widerständen, Bremseinheiten, Drosseln, Leistungsfiltern und Transformatoren mit vollständigen Anpassungsoptionen, um den unterschiedlichen Anwendungsanforderungen gerecht zu werden.
Der elektrische Lastreaktor von Dufew wird in Reihe zwischen VFD-Ausgangsklemmen (U/V/W) und Motorlasten installiert, um die lastseitige Stabilität zu verbessern und einen zuverlässigen Betrieb in Motorantriebssystemen über große Entfernungen aufrechtzuerhalten.
Bei Anwendungen mit Frequenzumrichtern werden hochfrequente Schaltsignale, die von Wechselrichter-Leistungsgeräten erzeugt werden, durch Motorkabel geleitet. Wenn die Kabelentfernung zunimmt, kann die verteilte Kapazität zu zusätzlichem Ladestrom, Stromschwankungen und einer instabilen Systemleistung führen.
Durch das Hinzufügen einer geeigneten Impedanz zum Ausgangskreis trägt die Drossel dazu bei, den Einfluss von Kabeleigenschaften zu reduzieren, Stromschwankungen zu glätten und die Zuverlässigkeit von VFD-angetriebenen Motorsystemen zu verbessern.

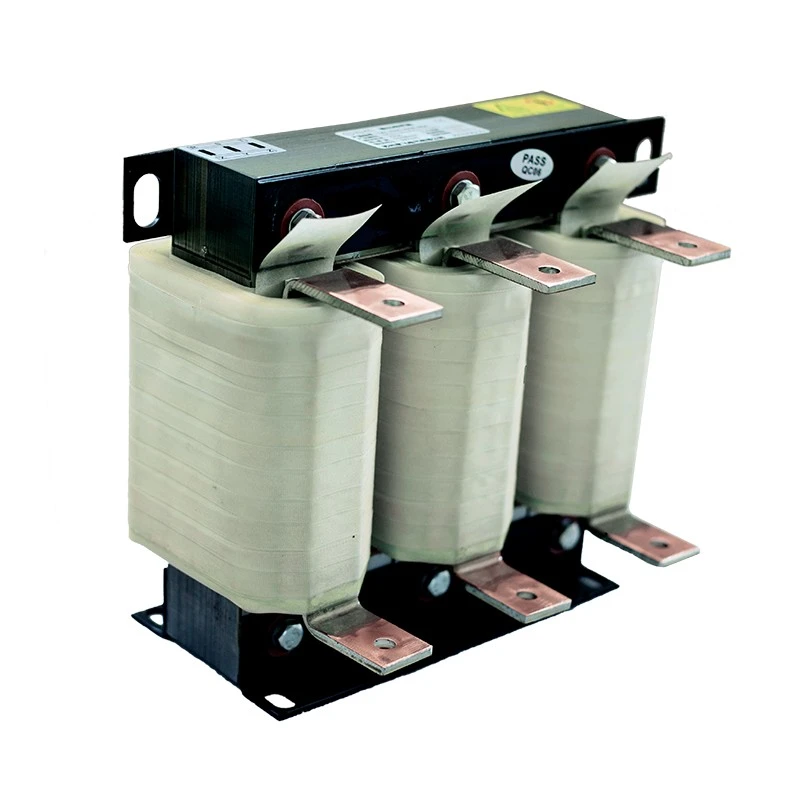

Der Dufew-Lastreaktor wird mit verlustarmen kaltgewalzten Siliziumstahlkernen, Isoliermaterialien der Klasse F, Vakuumimprägnierungstechnologie und optimierten Wicklungsstrukturen hergestellt und bietet eine stabile Induktivitätsleistung, hervorragende thermische Zuverlässigkeit und eine lange Lebensdauer unter anspruchsvollen Industriebedingungen. Hochstrommodelle können kompakte Folienwicklungsstrukturen verwenden, um die Wärmeableitung zu verbessern und den Temperaturanstieg zu reduzieren.
Motorinstallationen über große Entfernungen und variable Industrielasten können zu elektrischen Herausforderungen führen, darunter:
- Erhöhte Auswirkungen der verteilten Kabelkapazität
- Zu hoher kapazitiver Ladestrom
- Stromschwankungen während des Betriebs
- Der Überstromschutz des Wechselrichters löst aus
- Reduzierte Motorantriebsstabilität
- Elektromagnetische Störungen in Steuerungssystemen
Ein richtig ausgewählter Lastreaktor trägt dazu bei, die elektrischen Eigenschaften der Lastseite zu optimieren, die Systemstabilität zu verbessern und unerwartete Ausfallzeiten in industriellen Anwendungen zu reduzieren.
Wenn Motoren weit entfernt von VFD-Schränken installiert werden, können die Kabeleigenschaften die elektrische Leistung beeinflussen und die Belastung des Antriebssystems erhöhen. Der Lastreaktor von Dufew trägt dazu bei, die Auswirkungen der verteilten Kabelkapazität zu reduzieren und den kapazitiven Ladestrom zu begrenzen, wodurch eine stabilere Übertragung über große Entfernungen und ein zuverlässiger Betrieb von entfernt installierten Motoren unterstützt werden.
Industrieanlagen arbeiten häufig mit wechselnden Lasten und häufigen Beschleunigungen oder Verzögerungen. Das optimierte Reaktordesign trägt dazu bei, Stromschwankungen zu glätten und einen gleichmäßigeren Motorbetrieb aufrechtzuerhalten, wodurch abnormale Betriebsbedingungen reduziert und eine stabile Leistung unter dynamischen Lasten unterstützt werden.
Hochfrequente Störungen, die während des VFD-Betriebs entstehen, können sowohl Motoren als auch benachbarte Steuerungs- und Automatisierungsgeräte beeinträchtigen. Der lastseitige Filtereffekt trägt dazu bei, hochfrequente harmonische Komponenten und elektromagnetische Störungen zu reduzieren und trägt gleichzeitig zu geringeren Betriebsgeräuschen und Vibrationen des Motors bei.
Es verwendet einen verlustarmen kaltgewalzten Siliziumstahlkern, ein Isolationssystem der Klasse F, Vakuumimprägnierung und Hochtemperaturaushärtung. Je nach Anwendungsanforderungen stehen Kupfer- oder Aluminiumwicklungsoptionen zur Verfügung. Diese Kombination bietet stabile Induktivität, kontrollierte Vibration und zuverlässige thermische Leistung für den langfristigen industriellen Betrieb.
Die dreiphasige symmetrische Kernstruktur sorgt für eine ausgewogene magnetische Leistung und stabile Induktivitätseigenschaften und trägt gleichzeitig zur Reduzierung magnetischer Verluste bei. Diese optimierte Anordnung unterstützt eine gleichbleibende elektrische Leistung und einen zuverlässigen Betrieb im Dauereinsatz.
Für unterschiedliche Schrank- und Geräteanordnungen stehen verschiedene Installationskonfigurationen zur Verfügung, darunter offene IP00-Strukturen, IP20-Schutzgehäuse, vertikale Installation und horizontale Installation. Je nach verfügbarem Schrankraum, Gerätestruktur und spezifischen Projektanforderungen können auch kundenspezifische Abmessungen bereitgestellt werden.
Dufew Load Reactor-Lösungen werden häufig eingesetzt in:
| Anwendungsbereich | Kundenanforderung |
|---|---|
| Motorantriebssysteme für große Entfernungen | Reduzieren Sie Kabeleffekte und verbessern Sie die Übertragungsstabilität |
| Industrielle Prüfgeräte | Verbessern Sie die Stabilität des Ausgangsstroms und die Messzuverlässigkeit |
| Hafenkräne und Hebezeuge | Sorgen Sie für einen zuverlässigen Betrieb bei häufigen Lastwechseln |
| Antriebssysteme für Aufzüge | Verbessern Sie die Fahrstabilität beim Beschleunigen und Abbremsen |
| Pumpen und Lüftersysteme | Verbessern Sie die kontinuierliche Betriebsleistung |
| Walzwerke und Bergbauausrüstung | Unterstützen Sie anspruchsvolle Industrieanwendungen |
| Servoantriebssysteme | Verbessern Sie die elektrische Stabilität in Automatisierungsgeräten |
| Bewerbungsbedingung | Empfehlung |
|---|---|
| Die Entfernung des Motorkabels überschreitet 50 Meter | Empfohlen |
| Die verteilte Kabelkapazität beeinträchtigt den Betrieb | Empfohlen |
| Überstromfehler des Wechselrichters treten häufig auf | Empfohlen |
| Die Motorlast ändert sich häufig | Empfohlen |
| Hochfrequente Störungen wirken sich auf Geräte aus | Empfohlen |
| Dauerhafter Hochleistungsbetrieb ist erforderlich | Empfohlen |
Bei der richtigen Auswahl sollten die VFD-Parameter, Kabelbedingungen und Motorlastanforderungen berücksichtigt werden. Diese Faktoren helfen bei der Bestimmung der geeigneten elektrischen Spezifikationen und Reaktorkonfiguration.
Berücksichtigen Sie Nennspannung, Ausgangsstrom, Motorleistung und Betriebsfrequenz. Diese Parameter sollten zum VFD und zum Motorsystem passen, um einen stabilen Betrieb zu gewährleisten.
Kabellänge und -typ sind wichtig, insbesondere bei Motoren, die weit vom Frequenzumrichter entfernt installiert sind. Bei der Auswahl der Drossel sollten auch die Installationsumgebung und die verteilte Kapazität berücksichtigt werden.
Betriebsbedingungen, Lastschwankungen, Dauerbetriebsanforderungen und das erforderliche Schutzniveau sollten bewertet werden. Häufiges Beschleunigen, Abbremsen oder wechselnde Lasten erfordern möglicherweise eine robustere Konfiguration.
Dufew bietet maßgeschneiderte Reaktordesigns basierend auf Anwendungsbedingungen, Installationsanforderungen, elektrischen Parametern und Kundenspezifikationen.
Beispiel: CAL-4321-0250-EISA
| Code | Beschreibung |
|---|---|
| CAL | AC-Reaktorserie |
| 4 | Spannungsniveau (2=220V, 4=380V, 6=690V) |
| 3 | Dreiphasig |
| 2 | Reaktortyp laden |
| 1 | Spannungsabfall (1 %=1 %, 2 %=2 %) |
| 0250 | Nennstrom (250 A) |
| EI | Kernstruktur |
| S/W | Installationsstruktur (vertikal/horizontal) |
| Klimaanlage | Wickelmaterial (Aluminium/Kupfer) |
| Parameter | Spezifikation |
|---|---|
| Produkttyp | VFD-Lastreaktor |
| Einbaulage | Zwischen VFD-Ausgang und Motor |
| Nennspannung | 220VAC / 380VAC / 690VAC / 1140VAC |
| Nennstrom | 5A--3800A |
| Frequenz | 50Hz / 60Hz / Angepasst bis 500Hz |
| Spannungsabfall | 0,5 % / 1 % / 2 % / 4 % |
| Überlastfähigkeit | 1,5-facher Nennstrom für 60 Sekunden |
| Spannungsfestigkeit | 3000VAC / 50Hz / 5mA / 1Min |
| Isolationswiderstand | ≥100 MΩ (1000 VDC) |
| Schutzklasse | IP00 / IP20 |
| Temperaturklasse | T40 |
| Isolationsklasse | Klasse F (155℃) |
| Flammhemmende Qualität | UL94V-2 |
| Geräuschpegel | ≤65dB |
| Lebensdauer | ≥15 Jahre |
| Herstellungsstandards | IEC289 / GB10229 / JB9644 |
Dufew Electric ist auf Drosseln, Widerstände, Bremssysteme, Transformatoren und maßgeschneiderte Leistungselektroniklösungen spezialisiert. Der Herstellungsprozess umfasst die Verarbeitung des Siliziumstahlkerns, Präzisionswicklung, Vakuumimprägnierung, Hochtemperaturhärtung und elektrische Leistungsprüfung.
Die Qualitätskontrolle umfasst Isolationswiderstand, Spannungsfestigkeit, Temperaturanstieg und elektrische Leistungsüberprüfung, um eine zuverlässige Produktleistung sicherzustellen.
Dufew unterstützt kundenspezifisches Elektrodesign, OEM-Fertigung, technische Dokumentation und Anwendungstechnik für unterschiedliche industrielle Anforderungen.
Dufew products are manufactured according to recognized industrial requirements, including:
- ISO 9001-Qualitätsmanagementsystem
- CE-Konformität
- IEC289
- GB10229
- JB9644
Dufew bietet professionelle Exportverpackungslösungen entsprechend den Produktabmessungen, dem Gewicht und den Transportanforderungen.
Die Verpackung beinhaltet:
- Stoßfester Schutz
- Feuchtigkeitsschutz für den Seetransport
- Holzkisten nach Exportstandard
- Aufzeichnungen über die Inspektion vor dem Versand
These measures ensure safe delivery and reliable operation after installation.
| Vergleich | Reaktor laden | Ausgangsreaktor |
|---|---|---|
| Hauptzweck | Verbessern Sie die lastseitige Stabilität und reduzieren Sie Kabeleffekte | Reduzieren Sie die Belastung der Motorisolierung durch die PWM-Spannung |
| Hauptanliegen | Kabelkapazität, Stromschwankung, Systemstabilität | du/dt-Belastung und Spannungsspitzen |
| Typische Anwendung | Lange Kabelsysteme, wechselnde Lasten, schwere Ausrüstung | Motorschutz und Wellenformverbesserung |
| Einbaulage | VFD-Ausgangsseite | VFD-Ausgangsseite |
| Auswahlfaktoren | Kabellänge, Lasteigenschaften, Systemstabilität | Motorisolierung, Schaltbelastung, Spannungsanstiegsgeschwindigkeit |
Es wird häufig verwendet, wenn die Motorkabelentfernungen lang sind, die Kabeleigenschaften die Systemleistung beeinträchtigen, Wechselrichterschutzauslösungen auftreten oder eine verbesserte elektrische Stabilität bei wechselnden Lasten erforderlich ist.
Beide werden auf der VFD-Ausgangsseite installiert, dienen jedoch unterschiedlichen Anwendungszwecken. Dieses Produkt verbessert hauptsächlich die Systemstabilität bei langen Kabeln, wechselnden Lasten und anspruchsvollen Industrieumgebungen, während sich eine Ausgangsdrossel mehr auf die Reduzierung der PWM-Spannungsbelastung und den Schutz der Motorisolierung konzentriert. Die endgültige Auswahl hängt von der Kabellänge, den Motoreigenschaften und den Betriebsbedingungen ab.
Ja. Durch die Reduzierung hochfrequenter Störungen und die Verbesserung der Stromstabilität kann es dazu beitragen, elektromagnetische Geräusche und Vibrationen während des Motorbetriebs zu reduzieren.
Ja. Dufew bietet maßgeschneiderte Lösungen für Spannung, Strom, Spannungsabfall, Wicklungsmaterial, Installationsstruktur und Schutzanforderungen entsprechend spezifischer Industrieanwendungen.
Dufew Electric bietet zuverlässige Lösungen für industrielle VFD-Anwendungen, unterstützt durch professionelle Fertigungskapazitäten, maßgeschneiderte Ingenieurdienstleistungen und strenge Qualitätskontrolle. Von Langstrecken-Motorsystemen bis hin zu Hochleistungs-Industrieanlagen sind die Lösungen darauf ausgelegt, die Systemstabilität zu verbessern und einen zuverlässigen Betrieb zu unterstützen.
Kontaktieren Sie Dufew Electric für individuelles Reaktordesign und OEM-Zusammenarbeit.
