Wir bieten ein umfassendes Portfolio an Widerständen, Bremseinheiten, Drosseln, Leistungsfiltern und Transformatoren mit vollständigen Anpassungsoptionen, um den unterschiedlichen Anwendungsanforderungen gerecht zu werden.

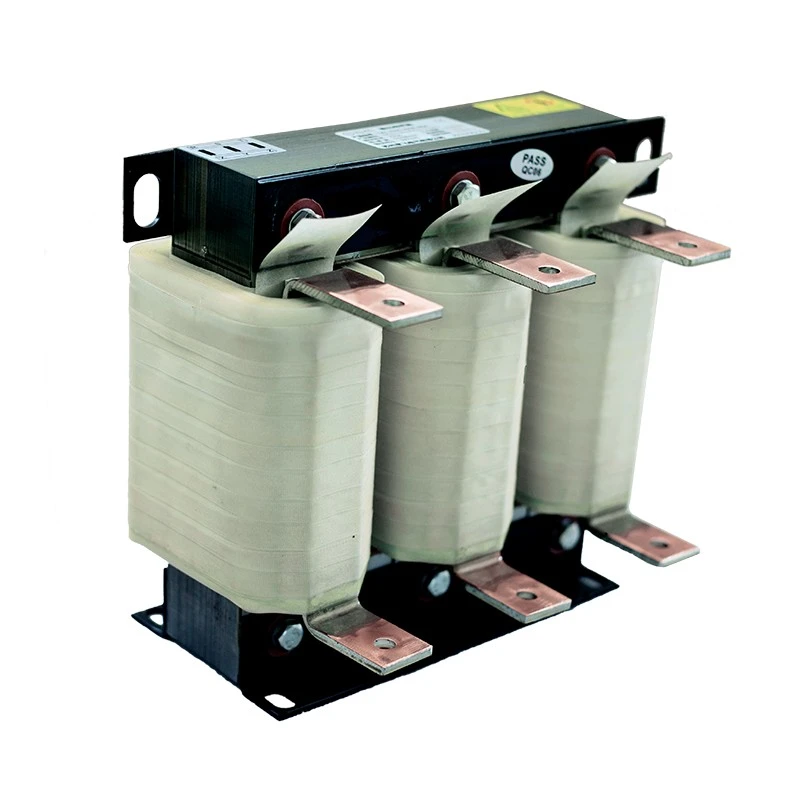

Der elektrische AC-Leitungsreaktor von Dufew wird zwischen der AC-Stromversorgung und den VFD-Eingangsklemmen installiert, um eine kontrollierte Impedanz bereitzustellen, die zur Stabilisierung des Stromflusses und zur Verbesserung der gesamten elektrischen Umgebung beiträgt.
Die Drossel trägt dazu bei, den von VFD-Gleichrichterschaltungen erzeugten Oberschwingungsstrom zu reduzieren, plötzliche Stromänderungen zu begrenzen, Eingangskomponenten des Wechselrichters zu schützen und die Zuverlässigkeit des gesamten Stromversorgungssystems zu verbessern.
Moderne Frequenzumrichter (VFDs) nutzen Hochgeschwindigkeits-Schalttechnologie, um die Motorgeschwindigkeit zu steuern und die Energieeffizienz zu verbessern. Der Schaltvorgang und die nichtlinearen Eingangseigenschaften können jedoch zu elektrischen Störungen im Stromnetz führen.
Ohne ordnungsgemäßen Eingangsschutz kann es bei VFD-Systemen zu harmonischen Stromverzerrungen, Eingangsstromspitzen, Spannungsschwankungen, elektrischen Störungen und einer erhöhten Belastung der Wechselrichterkomponenten kommen.
Diese Probleme können zu einer Überhitzung elektrischer Geräte, einer verkürzten Lebensdauer des Wechselrichters, einer Beschädigung der DC-Bus-Kondensatoren, einem instabilen Motorbetrieb und unerwarteten Geräteausfallzeiten führen.
VFD-Eingangsgleichrichter können Oberschwingungsströme erzeugen, die sich auf das Stromnetz auswirken, insbesondere in Anlagen, die mehrere Wechselrichtersysteme betreiben.
Durch die Erhöhung der Impedanz zum Eingangskreis werden die Auswirkungen von Oberschwingungen reduziert, was zur Verbesserung der Stromqualität und zur Aufrechterhaltung einer stabileren elektrischen Umgebung beiträgt.
Zu den Vorteilen gehören:
- Reduzierte harmonische Rückkopplung zur Stromversorgung
- Verbesserte Stabilität der Spannungswellenform
- Reduzierte Interferenzen zwischen elektrischen Geräten
- Besserer Schutz für Leistungskondensatoren und Transformatoren
Für Fabriken mit mehreren Antrieben mit variabler Drehzahl trägt es dazu bei, ein zuverlässigeres und stabileres Stromversorgungssystem zu schaffen.
Beim Anlaufen des Motors, beim Beschleunigen, bei Laständerungen oder bei instabilen Strombedingungen kann es zu übermäßigen Stromauswirkungen kommen, die sich auf Wechselrichterkomponenten auswirken.
Die Drossel trägt zur Reduzierung der elektrischen Belastung bei, indem sie den Eingangsstoßstrom begrenzt, die Belastung der Gleichrichterbrücken verringert, die DC-Bus-Komponenten des Wechselrichters schützt und die langfristige Zuverlässigkeit des Frequenzumrichters verbessert.
Es eignet sich besonders für industrielle Stromversorgungssysteme mit hoher Kurzschlusskapazität oder niederohmigen Transformatoren.
Industrielle Umgebungen erfordern elektrische Komponenten, die unter wechselnden Lasten und anspruchsvollen Arbeitsbedingungen kontinuierlich arbeiten können.
Der elektrische AC-Leitungsreaktor von Dufew nutzt ein optimiertes elektromagnetisches Design und eine Isolationstechnologie, um eine stabile Induktivitätsleistung, einen geringeren Temperaturanstieg, reduzierte elektromagnetische Vibrationen und einen zuverlässigen Langzeitbetrieb zu erreichen.
Der Reaktor verwendet hochwertige kaltgewalzte Siliziumstahlkernmaterialien, um magnetische Verluste zu reduzieren und eine stabile Induktivitätsleistung im Dauerbetrieb aufrechtzuerhalten.
Dieses Design bietet:
- Geringerer Energieverlust und verbesserte Betriebseffizienz
- Bessere thermische Leistung unter Dauerlastbedingungen
- Stabile elektrische Eigenschaften
- Zuverlässige Leistung für den langfristigen Industriebetrieb
Basierend auf unterschiedlichen Stromanforderungen bietet Dufew Electric optimierte Wicklungsstrukturen, um eine zuverlässige elektrische Leistung in verschiedenen industriellen Anwendungen sicherzustellen.
Das Wicklungsdesign zeichnet sich durch folgende Merkmale aus:
- Kupfer- oder Aluminiumwicklungsoptionen für unterschiedliche Anwendungsanforderungen
- Hochstromleiterdesign zur Unterstützung anspruchsvoller Betriebsbedingungen
- Verbesserte Wärmeableitungsleistung
- Reduzierter Anstieg der Wicklungstemperatur während des Betriebs
Diese optimierte Struktur ermöglicht es dem Reaktor, unterschiedliche industrielle Stromanforderungen zu erfüllen und gleichzeitig einen stabilen und effizienten Betrieb aufrechtzuerhalten.
Die Wicklungsbaugruppe wird durch Vakuumimprägnierung und Hochtemperaturaushärtung bearbeitet, wodurch die Isolationsleistung verbessert und die mechanische Gesamtfestigkeit erhöht wird.
Der Prozess verbessert:
- Isolationsstärke für sichereren Betrieb
- Mechanische Stabilität unter Vibrationsbedingungen
- Widerstandsfähigkeit gegen Vibrationen und Umwelteinflüsse
- Langfristige Betriebsbeständigkeit
Dieser Herstellungsprozess trägt dazu bei, eine zuverlässige Leistung und eine längere Lebensdauer in industriellen Umgebungen aufrechtzuerhalten.
Die Auswahl des richtigen AC-Netzreaktors erfordert die Abstimmung der Reaktorparameter mit dem VFD-System.
Dufew Electric bewertet die folgenden Faktoren:
| Auswahlparameter | Designüberlegungen |
|---|---|
| VFD Voltage | Bestimmt den Isolationsgrad und die Reaktorkonfiguration |
| Nennstrom | Bestimmt die Leitergröße und das thermische Design |
| Motorleistung | Beeinflusst die Auswahl der Reaktorkapazität |
| Spannungsabfall | Bestimmt die Impedanzanforderungen |
| Betriebsfrequenz | Beeinflusst das elektromagnetische Design |
| Installationsumgebung | Bestimmt Schutz und Montagestruktur |
Vor dem Angebot sollten Kunden Folgendes bereitstellen:
- VFD-Nennleistung
- Eingangsspannung
- Nennstrom
- Erforderlicher Spannungsabfall
- Installationsbedingungen
- Betriebsumgebung
| Artikel | AC-Leitungsreaktor | Ausgangsreaktor |
|---|---|---|
| Einbaulage | Zwischen Stromversorgung und VFD-Eingang | Zwischen VFD-Ausgang und Motor |
| Hauptfunktion | Reduzieren Sie Eingangsharmonische und Stoßströme | Protect motor insulation and reduce output waveform stress |
| Hauptanwendung | Verbesserung der Stromqualität | Motorschutz mit langem Kabel |
| Typische Benutzer | Industrielle VFD-Systeme | Motoren mit Fernkabelverbindungen |
Dufew Electric bietet je nach Systemanforderungen sowohl Eingangs- als auch Ausgangsreaktorlösungen an.
Unterschiedliche Industriesysteme erfordern unterschiedliche elektrische Konfigurationen und Installationsmethoden. Dufew Electric bietet maßgeschneiderte Reaktorlösungen basierend auf den Anwendungsanforderungen und hilft Kunden dabei, zuverlässige Leistung und eine nahtlose Integration in verschiedene industrielle Steuerungssysteme zu erreichen.
Der Reaktor kann entsprechend den wichtigsten elektrischen Parametern, einschließlich Nennspannung, Nennstrom, Spannungsabfallprozentsatz und Betriebsfrequenz, angepasst werden, um unterschiedlichen Anforderungen des Stromversorgungssystems gerecht zu werden.
Um sich an unterschiedliche Schranklayouts und Installationsumgebungen anzupassen, unterstützen Dufew-Reaktoren mehrere Installationsoptionen, einschließlich Schrankinstallation, eigenständige Installation, vertikale Montage und horizontale Montage.
Je nach spezifischen Einsatzbedingungen und aktuellen Anforderungen können Kunden geeignete Wickelmaterialien auswählen, darunter Kupferwicklungen oder Aluminiumwicklungen.
Mit flexiblen Konfigurationsoptionen und kundenspezifischen Designs können Dufew-Reaktoren in verschiedene industrielle Steuerungssysteme integriert werden und dabei einen stabilen und zuverlässigen Betrieb gewährleisten.
Der elektrische AC-Leitungsreaktor von Dufew wird häufig in Industriesystemen eingesetzt, die eine verbesserte VFD-Stromqualität und elektrischen Schutz erfordern.
| Anwendung | Typische Ausrüstung | Hauptvorteile |
|---|---|---|
| Industrielle Automatisierung | CNC-Maschinen, Produktionslinien, Servosysteme | Verbesserte elektrische Stabilität |
| Motorantriebssysteme | Pumpen, Ventilatoren, Kompressoren, Förderbänder | Reduzierte Wechselrichterbelastung |
| Schwere Ausrüstung | Kräne, Aufzüge, Hebeanlagen | Zuverlässiger Betrieb bei wechselnden Belastungen |
| Fertigungsindustrie | Walzwerke, Verarbeitungsanlagen | Verbesserte Stromqualität |
| Erneuerbare Energiesysteme | Wechselrichtersysteme, Energiespeichergeräte | Stabile Stromumwandlung |
| Parameter | Spezifikation |
|---|---|
| Produkttyp | AC-Leitungsreaktor |
| Nennspannung | 220VAC / 380VAC / 690VAC / 1140VAC |
| Arbeitsfrequenz | 50Hz / 60Hz / Bis zu 500Hz |
| Nennstrom | 5A - 3800A |
| Spannungsabfall | 0,5 % / 1 % / 2 % / 4 % |
| Überlastfähigkeit | 1,5-facher Nennstrom für 60 Sekunden |
| Spannungsfestigkeit | 3000VAC / 50Hz / 5mA / 1Min |
| Isolationswiderstand | ≥100 MΩ (1000 VDC) |
| Schutzgrad | IP00 / IP20 |
| Isolationsklasse | T40/F (155℃) |
| Flammhemmende Qualität | UL94V-2 |
| Geräuschpegel | ≤65dB |
| Lebensdauer | ≥15 Jahre |
| Standards | IEC289:1987 / GB10229-88 / JB9644-1999 |
Beispiel: CAL-4312-0250-EISA
| Code | Beschreibung |
|---|---|
| CAL | AC-Leitungsreaktor |
| 4 | Spannungsniveau (2=220V, 4=380V, 6=690V) |
| 3 | Phasennummer |
| 1 | Reaktortyp |
| 2 | Spannungsabfall |
| 0250 | Nennstrom |
| EI | Kernstruktur |
| S | Installationsstruktur |
| A | Wickelmaterial |
Vor der Lieferung führt Dufew Electric elektrische und strukturelle Inspektionen durch, um einen zuverlässigen Betrieb sicherzustellen.
Das Testen umfasst:
| Testgegenstand | Erfordernis |
|---|---|
| Isolationswiderstandstest | ≥100 MΩ |
| Spannungsfestigkeitstest | 3000VAC |
| Temperaturanstiegstest | Je nach Nennlast |
| Überprüfung der elektrischen Parameter | Induktivität und Strombestätigung |
| Aussehensprüfung | Inspektion von Kernen, Wicklungen und Anschlüssen |
Dufew Electric ist auf leistungselektronische Komponenten und maßgeschneiderte elektrische Lösungen spezialisiert und bietet zuverlässige AC-Leitungsreaktoren für verschiedene industrielle Anwendungen.
Mit integrierten Fertigungskapazitäten verwaltet Dufew wichtige Produktionsprozesse von der Kernverarbeitung und Spulenherstellung bis hin zur Endmontage und Qualitätsprüfung.
Der Herstellungsprozess umfasst das Schneiden von Siliziumstahl, die Kernmontage und die Prüfung der magnetischen Leistung, um stabile elektromagnetische Eigenschaften sicherzustellen.
Dufew bietet Wicklungsoptionen aus Kupfer und Aluminium mit professioneller Isolationsbehandlung und Vakuumimprägnierungsprozessen, um die Produktzuverlässigkeit und Haltbarkeit zu verbessern.
Die Endproduktion umfasst die Terminalinstallation, elektrische Tests und Qualitätsprüfungen, um sicherzustellen, dass jeder Reaktor die erforderlichen Leistungsstandards erfüllt.
Diese integrierte Fertigungskapazität ermöglicht es Dufew Electric, sowohl Standard-Wechselstrom-Leitungsreaktoren als auch maßgeschneiderte Lösungen für verschiedene Industrieanwendungen anzubieten.
Dufew Electric befolgt strukturierte Qualitätsmanagementverfahren, um eine gleichbleibende Produktleistung und einen zuverlässigen Betrieb während der gesamten Lebensdauer sicherzustellen.
Zu den verfügbaren Qualitätsdokumenten gehören:
- Zertifizierung des ISO-Qualitätsmanagementsystems
- CE-Zertifizierung
- Produkttestberichte
Technische Dokumente und Inspektionsprotokolle können gemäß den Projektanforderungen des Kunden bereitgestellt werden.
AC-Netzreaktoren müssen während des Transports vor Feuchtigkeit, Vibration und mechanischen Stößen geschützt werden.
Dufew Electric bietet:
- Exportgerechte Verpackung
- Feuchtigkeitsschutz
- Verstärkte interne Befestigung
- Produktidentifikationsetiketten
Vor dem Versand bestätigen die Ingenieure Folgendes:
- Produktspezifikation
- Gewicht und Abmessungen
- Installationsanforderungen
- Lieferbedingungen
Wählen Sie die entsprechende Drossel entsprechend der Nennleistung des Frequenzumrichters, der Eingangsspannung, dem Nennstrom und dem erforderlichen Spannungsabfall aus, um die Kompatibilität mit dem Anwendungssystem sicherzustellen.
Überprüfen Sie vor der Installation sorgfältig den Zustand des Produkts, einschließlich des Zustands des Kerns, des Aussehens der Wicklung und der Anschlussverbindungen, um sicherzustellen, dass die Drossel betriebsbereit ist.
Die Standardverbindungsmethode ist:
Stromversorgung → AC-Netzreaktor → VFD-Eingang
Der Reaktor sollte in einem gut belüfteten Bereich mit ausreichend Platz für die Wärmeableitung und zukünftige Wartung installiert werden.
Achten Sie beim elektrischen Anschluss auf eine korrekte Verkabelung, sichere Anschlussverbindungen und eine ordnungsgemäße Erdung, um einen sicheren und zuverlässigen Betrieb zu gewährleisten.
Führen Sie nach der Installation einen Betriebstest durch, indem Sie das Betriebsgeräusch überprüfen, den Temperaturanstieg überwachen und die Gesamtsystemleistung überprüfen.
Auf der Eingangsseite eines Frequenzumrichters (VFD) ist eine AC-Netzdrossel installiert, um harmonische Verzerrungen zu reduzieren, Stromstöße zu begrenzen, die Stromqualität zu verbessern und Wechselrichterkomponenten vor elektrischer Belastung zu schützen.
Nicht jede VFD-Anwendung erfordert eine Eingangsdrossel. Es wird für Systeme mit Oberschwingungsproblemen, instabiler Stromversorgung, häufigen Stromschwankungen, Betrieb mit mehreren Wechselrichtern oder empfindlichen elektrischen Geräten empfohlen.
Der geeignete Spannungsabfall hängt von den Anforderungen an die Stromqualität des Systems, den harmonischen Bedingungen, den Eingangseigenschaften und der Betriebsumgebung ab. Dufew Electric bewertet Anwendungsparameter und empfiehlt eine geeignete Konfiguration.
Ja. Durch die Reduzierung der Stromauswirkungen und der elektrischen Belastung auf der VFD-Eingangsseite trägt es zur Verbesserung der Systemstabilität und zur Verlängerung der Lebensdauer der Wechselrichterkomponenten bei.
Ja. Dufew Electric bietet maßgeschneiderte Lösungen entsprechend Spannung, Strom, Frequenz, Installationsstruktur, Wickelmaterial und anderen Projektanforderungen.
Kunden sollten Folgendes bereitstellen:
- Nennleistung des Frequenzumrichters
- Eingangsspannung
- Nennstrom
- Erforderlicher Spannungsabfall
- Installationsumgebung
- Betriebsbedingungen
Dufew Electric bietet maßgeschneiderte AC-Leitungsreaktorlösungen für Industriekunden, die einen verbesserten VFD-Schutz, Oberschwingungskontrolle und Stromqualitätsmanagement benötigen.
Mit professionellen Fertigungskapazitäten, technischer Unterstützung und umfassenden Testverfahren unterstützt Dufew Electric seine Kunden bei der Entwicklung zuverlässiger Lösungen für industrielle Antriebssysteme.
Senden Sie Ihre VFD-Parameter und Anwendungsanforderungen an Dufew Electric, und unsere Ingenieure empfehlen Ihnen eine geeignete Konfiguration basierend auf Ihren Betriebsbedingungen.
