Wir bieten ein umfassendes Portfolio an Widerständen, Bremseinheiten, Drosseln, Leistungsfiltern und Transformatoren mit vollständigen Anpassungsoptionen, um den unterschiedlichen Anwendungsanforderungen gerecht zu werden.
Industrielle Frequenzumrichter (VFDs) reagieren sehr empfindlich auf Probleme mit der Stromqualität, einschließlich Spannungsschwankungen, Überspannungen und harmonischen Störungen, die von Gleichrichterschaltungen erzeugt werden. Wenn mehrere Antriebe im selben Stromnetz betrieben werden, können übermäßige Oberschwingungsströme und vorübergehende Störungen zu Wechselrichterfehlern, Schäden am DC-Bus-Kondensator, abnormalen Alarmen oder unerwarteten Systemabschaltungen führen.

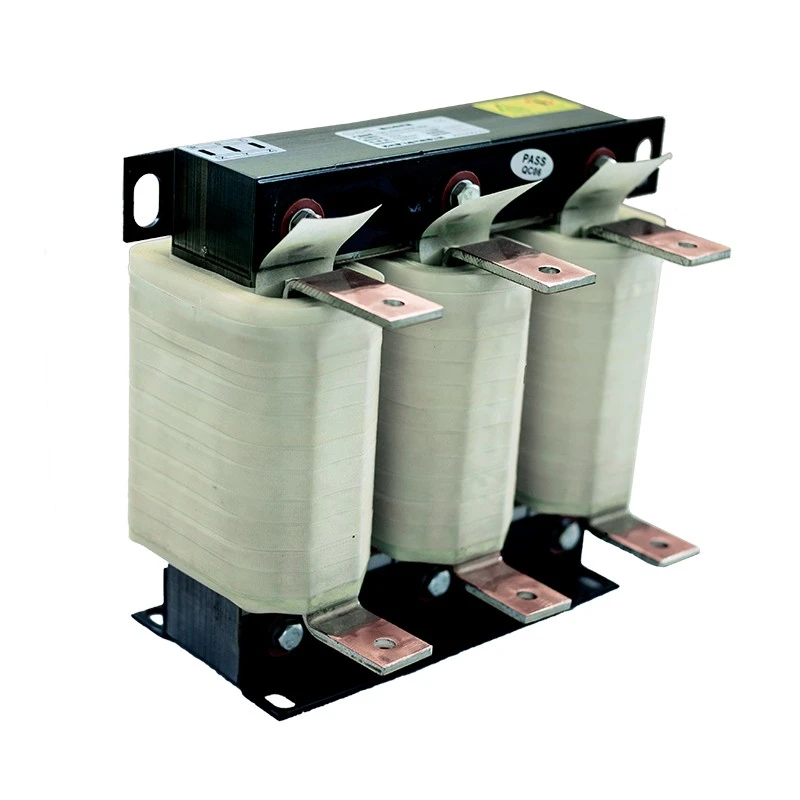

Dufew Electric Input Line Reactor-Lösungen werden in Reihe zwischen der Wechselstromquelle und der VFD-Eingangsseite installiert. Durch das Hinzufügen einer kontrollierten Impedanz zum Stromkreis begrenzt die Drossel den Oberschwingungsstrom, reduziert den Einschaltstrom, verbessert die Spannungsstabilität und verlängert die Lebensdauer der Wechselrichterkomponenten.
Der Reaktor verwendet verlustarme kaltgewalzte Siliziumstahlkerne, Hochtemperatur-Isoliermaterialien und optimierte Wicklungsstrukturen, um einen zuverlässigen Betrieb unter kontinuierlichen Industriebedingungen zu gewährleisten. Für Hochstromanwendungen steht die Folienwickeltechnologie zur Verfügung, um ein kompaktes Design, eine verbesserte Wärmeableitung und eine stabile elektrische Leistung zu erreichen.
Viele VFD-Ausfälle werden eher durch eine schlechte Stromqualität als durch Wechselrichterdefekte verursacht. Die Installation einer Eingangsleitungsdrossel trägt dazu bei, Antriebssysteme vor elektrischen Störungen zu schützen und die Gesamtzuverlässigkeit der Ausrüstung zu verbessern.
Zu den häufig gelösten Problemen gehören:
- Hoher Eingangsstromstoß während des VFD-Starts
- Oberwellenverschmutzung durch Diodengleichrichtung
- Dreiphasiges Spannungsungleichgewicht
- Häufige Überspannungsalarme des Wechselrichters
- Beschädigung des DC-Buskondensators und der Gleichrichterbrücke
- Interferenz zwischen mehreren VFD-Systemen
Die Eingangsleitungsdrossel von Dufew reduziert den von VFD-Gleichrichterschaltungen erzeugten Oberschwingungsstrom und trägt dazu bei, die Rückkopplung von Oberschwingungen in das industrielle Stromnetz zu minimieren.
Es verbessert die Stromqualität, indem es Wellenformverzerrungen reduziert, die Kompatibilität mehrerer VFD-Systeme verbessert und einen besseren Schutz für Leistungsfaktorkorrekturkondensatoren und empfindliche Steuerungsgeräte bietet.
Während des VFD-Starts, der Beschleunigung oder plötzlicher Laständerungen können elektrische Überspannungen und Stromschwankungen die Systemstabilität beeinträchtigen.
Die Drossel trägt dazu bei, den Einschaltstrom zu reduzieren, transiente Stoßströme zu begrenzen, Wechselrichter-Gleichrichterkomponenten zu schützen und das Risiko einer DC-Bus-Überspannung zu reduzieren, um die Systemzuverlässigkeit zu verbessern.
Dufew-Reaktoren werden mit zuverlässigen Materialien und professionellen Produktionsverfahren hergestellt, einschließlich verlustarmer kaltgewalzter Siliziumstahlkerne, Isoliermaterialien der Klasse F, Vakuumimprägnierungsverfahren und Hochtemperatur-Härtungstechnologie.
Um den unterschiedlichen Anwendungsanforderungen gerecht zu werden, stehen Kupfer- oder Aluminiumwicklungsoptionen zur Verfügung. Die optimierte Magnetstruktur trägt dazu bei, Vibrationen, Geräusche und Temperaturanstiege im Langzeitbetrieb zu reduzieren.
Als professioneller Hersteller von industriellen Leistungskomponenten bietet Dufew maßgeschneiderte Reaktorlösungen basierend auf unterschiedlichen Anwendungsanforderungen und Betriebsbedingungen.
Zu den Anpassungsoptionen gehören:
- Nennspannung und Nennstrom
- Spannungsabfall und VFD-Nennleistung
- Einbaumaße und Betriebsumgebung
- Wickelmaterial
Zu den verfügbaren Strukturen gehören:
- IP00 offene Struktur
- IP20-geschütztes Gehäuse
- Vertikale oder horizontale Installation
- Kupferwicklung oder Aluminiumwicklung
Eingangsleitungsreaktorlösungen von Dufew werden häufig in industriellen Anwendungen eingesetzt, die eine verbesserte Stromqualität, Wechselrichterschutz und eine stabile elektrische Leistung erfordern.
Typische Anwendungen sind:
- Systeme mit variablem Frequenzantrieb (VFD) und industrielle Motorsteuerschränke
- Servoantriebssysteme, Aufzüge und Hebezeuge
- Kräne und Hafenmaschinen, die unter anspruchsvollen Lastbedingungen betrieben werden
- Walzwerke, Pumpen und Ventilatoren, die einen zuverlässigen Dauerbetrieb erfordern
- Spritzgießmaschinen und industrielle Automatisierungsgeräte
- Systeme zur Umwandlung erneuerbarer Energien mit hohen Anforderungen an die Stromqualität
Eine Eingangsleitungsdrossel wird für Anwendungen empfohlen mit:
| Bewerbungsbedingung | Empfehlung |
|---|---|
| Mehrere VFDs teilen sich eine Stromversorgung | Empfohlen |
| Stromversorgungskapazität ≥600 kVA | Empfohlen |
| VFD in der Nähe eines Hochleistungstransformators installiert | Empfohlen |
| Dreiphasiges Spannungsungleichgewicht übersteigt 1,8 % | Empfohlen |
| Energiesystem mit harmonischen Störungen | Empfohlen |
| Häufig geschaltete Leistungsfaktor-Korrekturkondensatoren | Empfohlen |
Die Modellnummern von Dufew geben Auskunft über Spannungsniveau, Phasentyp, Drosseltyp, Spannungsabfall, Nennstrom, Kernstruktur, Installationsmethode und Wicklungsmaterial.
| Code | Beschreibung |
|---|---|
| CAL | AC-Reaktorserie |
| 4 | Spannungsniveau (2=220V, 4=380V, 6=690V) |
| 3 | Phasennummer (3=dreiphasig, 1=einphasig) |
| 1 | Reaktortyp (1=Eingangsreaktor, 2=Ausgangsreaktor) |
| 2 | Spannungsabfall (2=2 %, 1=1 %) |
| 0250 | Rated Current (0250=250A, 2500=2500A) |
| EI | Kernstruktur (EI=Dreiphasenkern, UI=Einphasenkern) |
| S | Installationstyp (S=vertikal, B=horizontal) |
| A | Wickelmaterial (A=Aluminium, C=Kupfer) |
Beispiel: CAL-4312-0250-EISA
Dreiphasige 380-V-Eingangsleitungsdrossel mit 2 % Spannungsabfall, 250 A Nennstrom, EI-Kernstruktur, vertikaler Installation und Aluminiumwicklung.
| Parameter | Spezifikation |
|---|---|
| Nennspannung | 220VAC / 380VAC / 690VAC / 1140VAC |
| Frequenz | 50 Hz / 60 Hz / Kundenspezifische Frequenz verfügbar |
| Nennstrom | 5A - 3800A |
| Spannungsabfall | 0,5 % / 1 % / 2 % / 4 % |
| Überlastfähigkeit | 1,5-facher Nennstrom für 60 Sekunden, Intervall 1 Stunde |
| Spannungsfestigkeit | 3000VAC / 50Hz / 5mA / 1Min |
| Isolationswiderstand | ≥100 MΩ (1000 VDC) |
| Schutzgrad | IP00 / IP20 |
| Isolationsklasse | Klasse F (155℃) |
| Temperaturklasse | T40 |
| Flame Rating | UL94V-2 |
| Geräuschpegel | ≤65 dB (getestet in 1 Meter Entfernung) |
| Lebensdauer | ≥15 Jahre |
| Standards | IEC289:1987, GB10229-88, JB9644-1999 |
Dufew Electric ist auf die Herstellung industrieller Leistungskomponenten spezialisiert und bietet maßgeschneiderte Reaktorlösungen für globale Kunden.
Unser Qualitätskontrollprozess umfasst:
- ISO-Qualitätsmanagementsystem
- CE-zertifizierte Produkte
- Prüfung der elektrischen Leistung
- Isolationswiderstandsprüfung
- Prüfung der Hochspannungsfestigkeit
- Prüfung des Temperaturanstiegs
- Lärminspektion
Jeder Reaktor wird vor dem Versand gemäß den Kundenspezifikationen überprüft, um eine zuverlässige Leistung nach der Installation sicherzustellen.
Industriereaktoren erfordern aufgrund ihres Gewichts und elektrischen Aufbaus einen professionellen Verpackungsschutz.
Dufew bietet:
- Feuchtigkeitsbeständige Verpackung
- Stoßsichere Befestigung in Holzkisten
- Maßgeschneiderte Verpackung basierend auf Produktgröße und -gewicht
- Transportlösungen nach Exportstandard
Transportmöglichkeiten:
| Transportmethode | Anwendung |
|---|---|
| Seefracht | Versand großer Mengen und schwerer Industrieausrüstung |
| Luftfracht | Dringende Proben oder kleine Reaktoren |
| Landtransport | Inländische und regionale Lieferung |
Zwischen der Wechselstromversorgung und den VFD-Eingangsklemmen sollte eine Eingangsleitungsdrossel installiert werden. Es wurde entwickelt, um netzseitige Oberschwingungsprobleme zu reduzieren, elektrische Störungen zu unterdrücken und den Eingangskreis des Wechselrichters zu schützen. Es sollte nicht zwischen dem VFD-Ausgang und dem Motor installiert werden.
Zu den gängigen Spannungsabfalloptionen gehören 0,5 %, 1 %, 2 % und 4 %.
Für allgemeine VFD-Anwendungen wird üblicherweise ein Spannungsabfall von 2 % gewählt. Systeme mit starken harmonischen Störungen oder instabilen Stromversorgungsbedingungen erfordern je nach Anwendungsanforderungen möglicherweise eine höhere Impedanz.
It depends on the system design and operating conditions. In den meisten industriellen Anwendungen wird empfohlen, für jeden Frequenzumrichter eine eigene Drossel zu verwenden, um eine bessere Oberschwingungskontrolle und Schutzleistung zu erreichen.
Der Reaktor erfordert nur minimale Wartung. Die regelmäßige Inspektion sollte sich auf Folgendes konzentrieren:
- Dichtheit der Klemmenverbindung
- Staubansammlung
- Ungewöhnliches Geräusch
- Temperaturanstieg
Eine ordnungsgemäße Belüftung, eine ordnungsgemäße Installation und eine regelmäßige Inspektion tragen dazu bei, die Zuverlässigkeit langfristig aufrechtzuerhalten.
